Удлинённый рукоять — HITACHI UH062

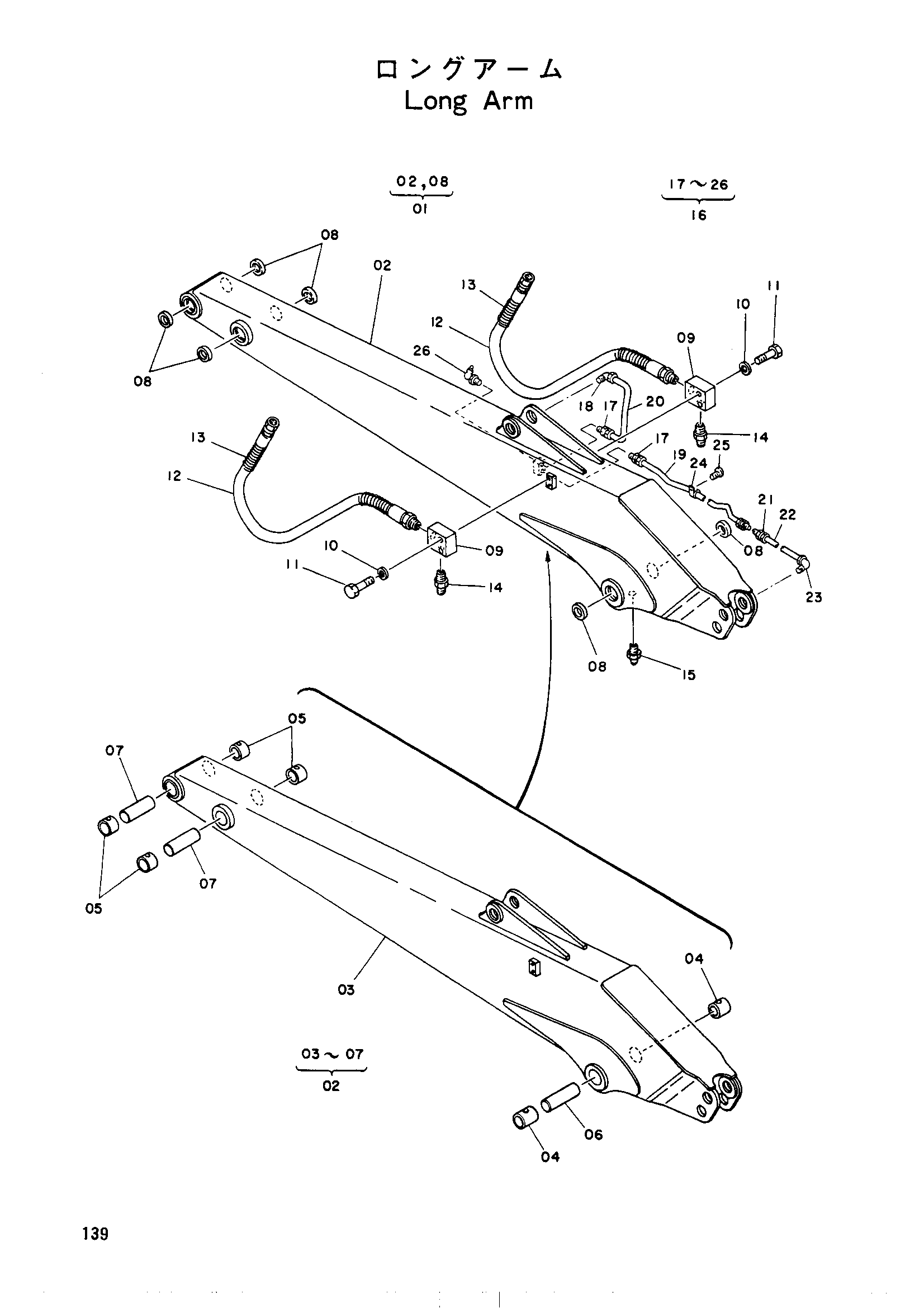

Заводская схема «Удлинённый рукоять» для HITACHI UH062. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9022964 | Удлинённый рукоять в сборе | 1 | |
| 01 | 9022974 | Рукоять удлинённый | 1 |
| 02 | 9022975 | Рукоять удлинённый | 1 |
| 03 | 6002620 | Рукоять удлинённый | 1 |
| 04 | 4098532 | Втулка | 2 |
| 05 | 4098533 | Втулка | 4 |
| 06 | 4092358 | Трубка | 1 |
| 07 | 4092359 | Трубка | 2 |
| 08 | 4065687 | Пылезащитное уплотнение | 6 |
| 09 | 4076129 | Угловой штуцер | 2 |
| 10 | A590910 | Пружинная шайба | 2 |
| 11 | M111063 | Болт | 2 |
| 12 | 4055086 | Шланг | 2 |
| 13 | 4053610 | Защитный кожух | 2 |
| 14 | 94-1304 | Адаптер | 2 |
| 15 | J75481 | Штуцер | 1 |
| 16 | 9032053 | Трубопроводы | 1 |
| 17 | 4038673 | Штуцер трубки | 3 |
| 18 | 4045430 | Штуцер трубки | 1 |
| 19 | 3016966 | Трубка | 1 |
| 20 | 4084113 | Трубка | 1 |
| 21 | 94-1301 | Адаптер | 1 |
| 22 | 4513022 | Шланг | 1 |
| 23 | 94-1401 | Угловой штуцер | 1 |
| 24 | 4000854 | Зажим трубка | 1 |
| 25 | M430610 | Винт | 1 |
| 26 | J75581 | Штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH062 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
