Ходовой трубопроводы — HITACHI UH062

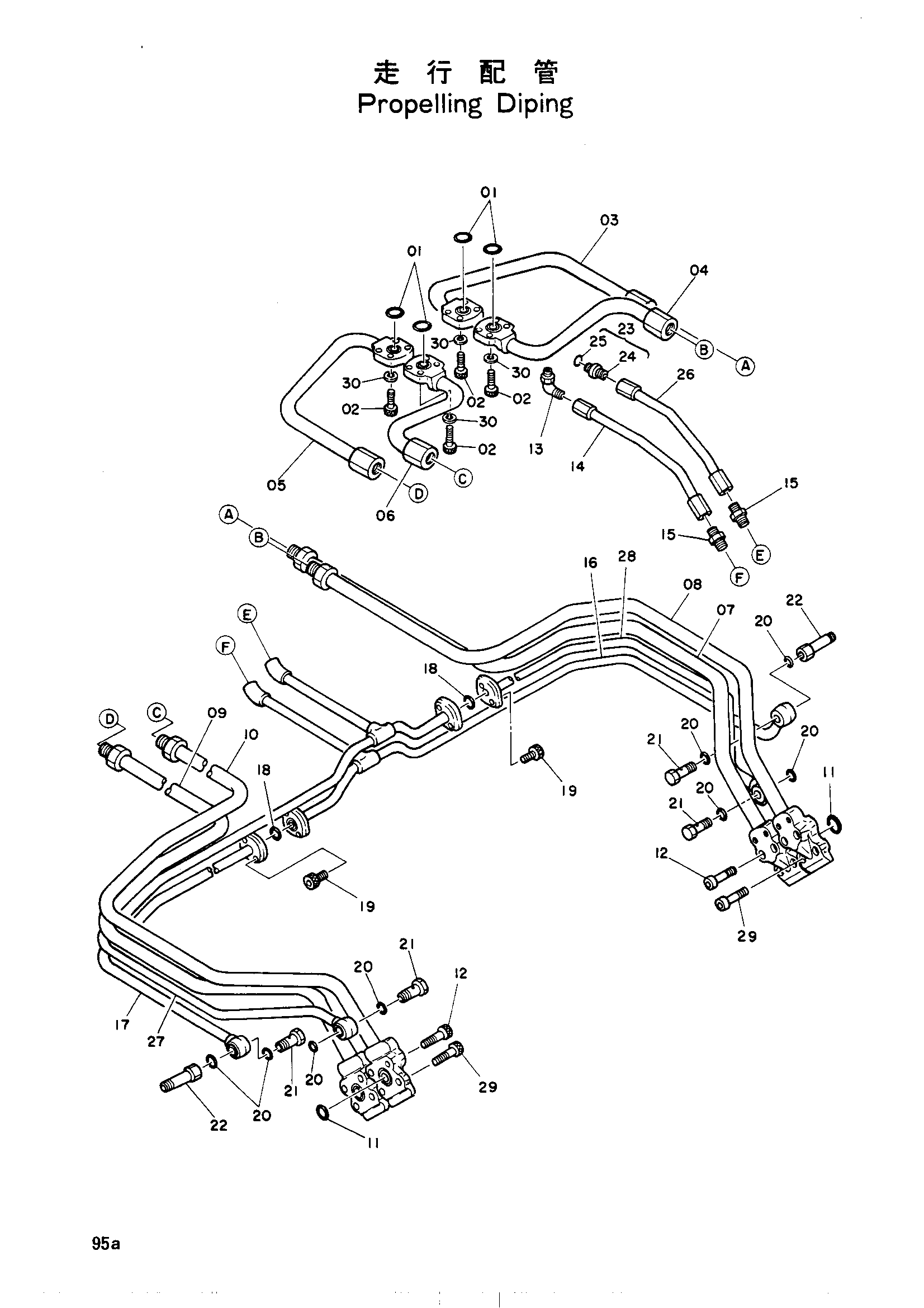

Заводская схема «Ходовой трубопроводы» для HITACHI UH062. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9026702 замена: 9040355 | Ходовой трубопроводы в сборе | 1 | |
| 9040355 | Ходовой трубопроводы в сборе | 1 | |
| 01 | A811030 | Уплотнительное кольцо | 4 |
| 02 | M341032 | Болт | 16 |
| 02 | M341056 | Болт | 16 |
| 03 | 9708114 | Трубка | 1 |
| 03 | 9713021 | Трубка | 1 |
| 04 | 9707026 | Трубка | 1 |
| 04 | 9713022 | Трубка | 1 |
| 05 | 9708113 | Трубка | 1 |
| 05 | 9713023 | Трубка | 1 |
| 06 | 9707024 | Трубка | 1 |
| 06 | 9713024 | Трубка | 1 |
| 07 | 8013475 | Трубка | 1 |
| 07 | 8021306 | Трубка | 1 |
| 08 | 8013476 | Трубка | 1 |
| 08 | 8021307 | Трубка | 1 |
| 09 | 8013477 | Трубка | 1 |
| 09 | 8021308 | Трубка | 1 |
| 10 | 8013478 | Трубка | 1 |
| 10 | 8021309 | Трубка | 1 |
| 11 | A811035 | Уплотнительное кольцо | 4 |
| 12 | M341450 | Болт | 8 |
| 12 | M341450 | Болт | 16 |
| 13 | 4037761 | Угловой штуцер | 1 |
| 14 | 9707029 | Трубка | 1 |
| 15 | 94-1302 | Адаптер | 2 |
| 16 | 8013479 | Трубка | 1 |
| 16 | 8021310 | Трубка | 1 |
| 17 | 8013480 | Трубка | 1 |
| 17 | 8021311 | Трубка | 1 |
| 18 | A811025 | Уплотнительное кольцо | 2 |
| 19 | M351040 | Болт | 4 |
| 20 | 954493 | Уплотнительное кольцо | 8 |
| 21 | 4055998 | Болт | 4 |
| 21 | 4109416 | Болт | 4 |
| 22 | 4072323 | Адаптер | 2 |
| 23 | 4042031 | Адаптер | 1 |
| 24 | 4042011 | Адаптер | 1 |
| 25 | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 9707028 | Трубка | 1 |
| 27 | 8013482 | Трубка | 1 |
| 27 | 8021312 | Трубка | 1 |
| 28 | 8013481 | Трубка | 1 |
| 28 | 8021313 | Трубка | 1 |
| 29 | M341428 | Болт | 8 |
| 30 | A590910 | Пружинная шайба | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH062 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
