Масляный радиатор трубопроводы — HITACHI UH062

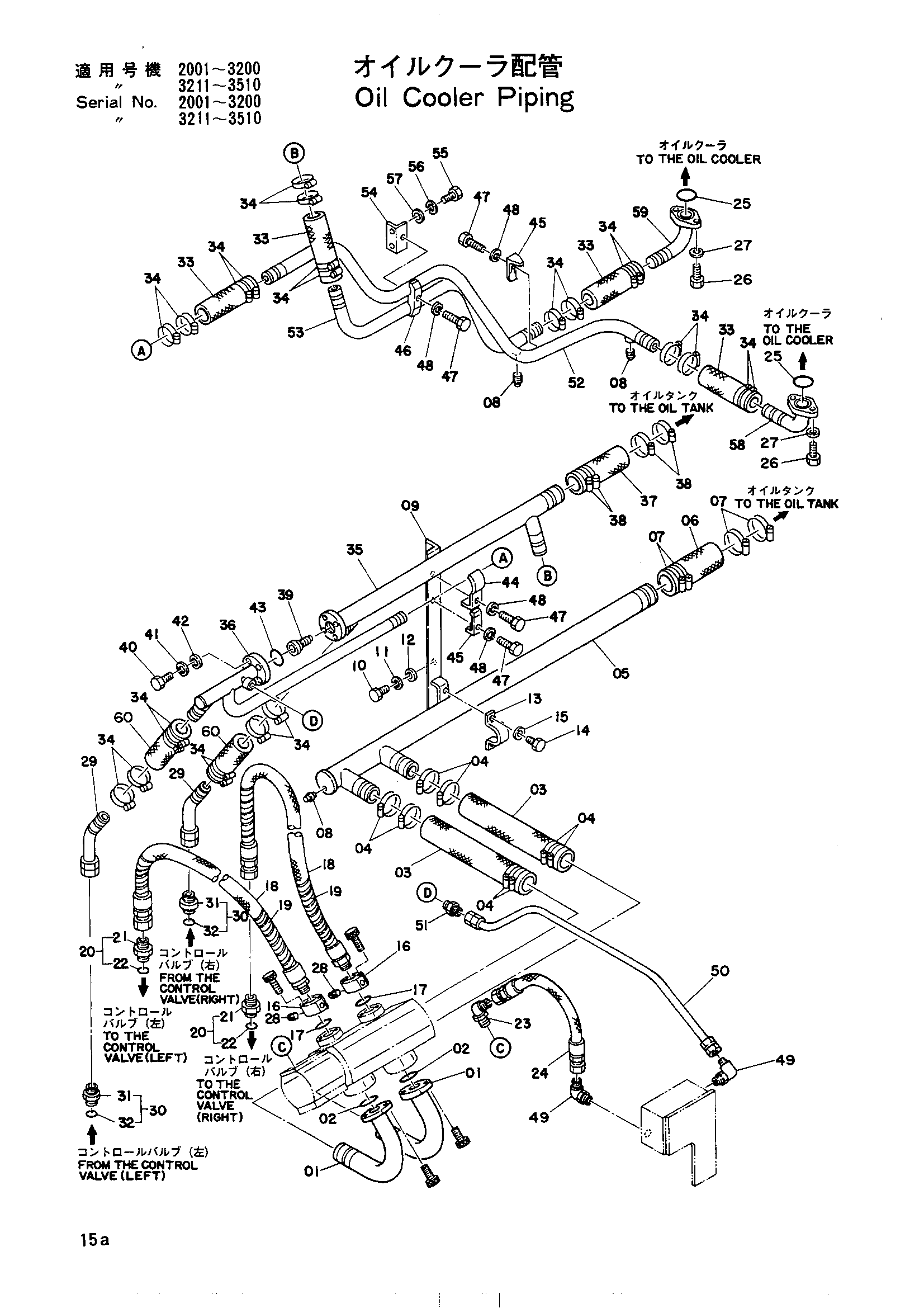

Заводская схема «Масляный радиатор трубопроводы» для HITACHI UH062. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8010560 | Всасывающая трубка | 2 |
| 02 | A811060 | Уплотнительное кольцо | 2 |
| 03 | 4078605 | Резиновый шланг | 2 |
| 04 | 4504198 | Хомут шланга | 8 |
| 05 | 8012599 | Всасывающая трубка | 1 |
| 06 | 4033342 | Шланг | 1 |
| 07 | 4504491 | Хомут шланга | 4 |
| 08 | 94-2011 | Пробка | 3 |
| 09 | 8009114 | Опора | 1 |
| 10 | M111225 | Болт | 2 |
| 11 | A590912 | Пружинная шайба | 2 |
| 12 | A590112 | Шайба | 2 |
| 13 | 4053865 | Хомут трубки | 1 |
| 14 | M111016 | Болт | 2 |
| 15 | A590910 | Пружинная шайба | 2 |
| 16 | 3016361 | Фланец | 2 |
| 17 | A811040 | Уплотнительное кольцо | 2 |
| 18 | 4065780 | Шланг | 2 |
| 19 | 4044420 | Защитный кожух | 2 |
| 20 | 4065111 | Адаптер | 2 |
| 21 | 4065121 | Адаптер | 1 |
| 22 | U12547U | Уплотнительное кольцо | 1 |
| 23 | 4082548 | Угловой штуцер | 1 |
| 24 | 4090335 | Шланг | 1 |
| 25 | A811045 | Уплотнительное кольцо | 2 |
| 26 | M111245 | Болт | 4 |
| 27 | A590912 | Пружинная шайба | 4 |
| 28 | 94-2011 | Пробка | 2 |
| 29 | 9705706 | Обратная трубка | 2 |
| 30 | 4042041 | Адаптер | 2 |
| 31 | 4042021 | Адаптер | 1 |
| 32 | 4510188 | Уплотнительное кольцо | 1 |
| 33 | 4033339 | Резиновый шланг | 4 |
| 33 | 4033339 | Резиновый шланг | 4 |
| 33 | 4033339 | Резиновый шланг | 6 |
| 34 | 4011675 | Хомут шланга | 24 |
| 35 | 8009108 | Обратная трубка | 1 |
| 36 | 8014128 | Обратная трубка | 1 |
| 37 | 4033341 | Резиновый шланг | 1 |
| 38 | 4504198 | Хомут шланга | 4 |
| 39 | 4065108 | Клапан | 1 |
| 40 | M111036 | Болт | 4 |
| 41 | A590910 | Пружинная шайба | 4 |
| 42 | A590110 | Шайба | 4 |
| 43 | A811050 | Уплотнительное кольцо | 1 |
| 44 | 4053697 | Хомут трубки | 1 |
| 45 | 4053598 | Хомут трубки | 2 |
| 46 | 4053599 | Хомут трубки | 1 |
| 47 | M111271 | Болт | 4 |
| 48 | A590912 | Пружинная шайба | 4 |
| 49 | 4082768 | Угловой штуцер | 2 |
| 50 | 8015772 | Обратная трубка | 1 |
| 51 | 94-1303 | Адаптер | 1 |
| 52 | 7005846 | Обратная трубка | 1 |
| 53 | 8011125 | Обратная трубка | 1 |
| 54 | 9705959 | Опора | 1 |
| 55 | M111020 | Болт | 2 |
| 56 | A590910 | Пружинная шайба | 2 |
| 57 | A590110 | Шайба | 2 |
| 58 | 9706248 | Обратная трубка | 1 |
| 59 | 9706247 | Обратная трубка | 1 |
| 60 | 4084123 | Резиновый шланг | 2 |
| 60 | 4084123 | Резиновый шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH062 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
