Крышка (1) — HITACHI UH062

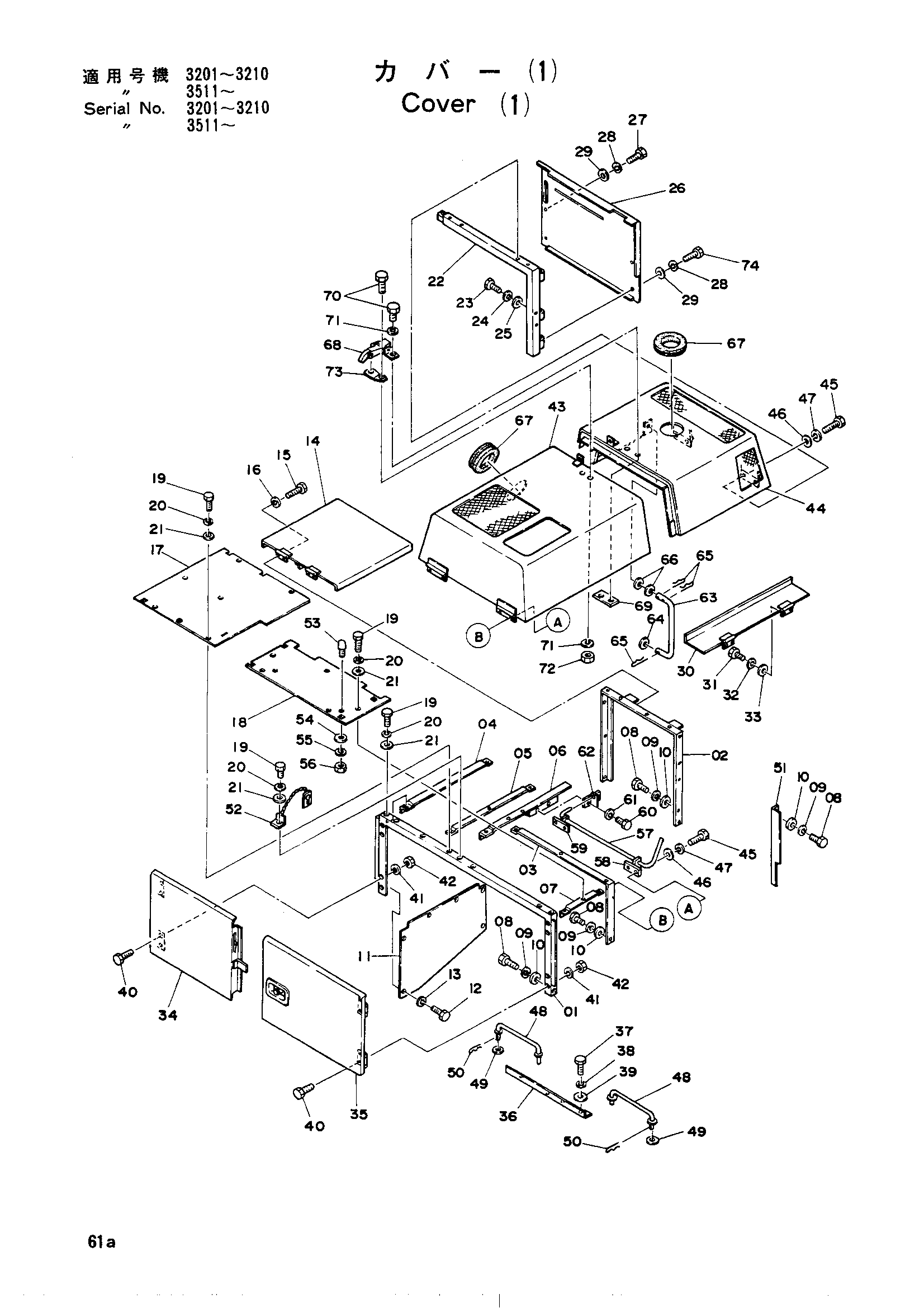

Заводская схема «Крышка (1)» для HITACHI UH062. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7009177	Опора	1
01	7010185	Опора	1
02	8018609	Опора	1
03	8018610	Опора	1
03	8020834	Опора	1
04	9712354	Опора	1
05	8018606	Опора	1
06	8018607	Опора	1
06	8020833	Опора	1
07	8018608	Опора	1
07	8020835	Опора	1
08	M111225	Болт	15
09	A590912	Пружинная шайба	15
10	A590112	Шайба	15
11	4108502	Крышка	1
12	M200818	Болт	6
13	A590908	Пружинная шайба	6
14	8018613	Крышка	1
15	M200818	Болт	4
16	A590908	Пружинная шайба	4
17	3018861	Крышка	1
18	4108287	Крышка	1
18	4118476	Крышка	1
19	M111225	Болт	10
19	M111225	Болт	11
20	A590912	Пружинная шайба	10
20	A590912	Пружинная шайба	11
21	A590112	Шайба	10
21	A590112	Шайба	11
22	8018611	Опора	1
22	8020836	Опора	1
23	M111225	Болт	3
24	A590912	Пружинная шайба	3
25	A590112	Шайба	3
26	7009221	Крышка	1
26	7010186	Крышка	1
27	M111018	Болт	3
27	M111018	Болт	6
27	M111018	Болт	6
28	A590910	Пружинная шайба	6
29	J217083	Шайба	6
30	8018847	Крышка	1
31	M111018	Болт	4
32	A590910	Пружинная шайба	4
33	A590110	Шайба	4
34	7009682	Дверь	1
34	7010538	Дверь	1
35	7009683	Дверь	1
35	7010537	Дверь	1
36	4109053	Ограничитель	1
37	M111020	Болт	4
38	A590910	Пружинная шайба	4
39	M501008	Гайка	4
40	M111020	Болт	8
41	A590910	Пружинная шайба	8
42	M501008	Гайка	8
43	5001027	Крышка	1
44	5001028	Крышка	1
45	M111032	Болт	8
46	A590110	Шайба	10
47	A590910	Пружинная шайба	8
48	9707254	Стойка	2
49	A590112	Шайба	2
50	4022699	Стопорный палец	2
51	4110322	Пластина	1
52	9712501	Замок	1
53	487195	Ограничитель	2
54	J217083	Шайба	2
55	A590910	Пружинная шайба	2
56	M501008	Гайка	2
57	3015308	Штанга торсион	1
58	9713072	Хомут	1
59	9713073	Хомут	1
60	M111032	Болт	2
61	A590910	Пружинная шайба	2
62	9713074	Хомут	1
63	4073521	Стойка	1
64	4073522	Шайба	1
65	4022701	Стопорный палец	3
66	A590116	Шайба	2
67	4075565	Резиновая втулка	2
68	322831	Защёлка	1
69	485008	Анкхор	1
70	M200822	Болт	4
71	A590908	Пружинная шайба	4
72	M500807	Гайка	2
73	4068301	Седло винта	1
74	M111022	Болт	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH062 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
