Управление короб — HITACHI UH062

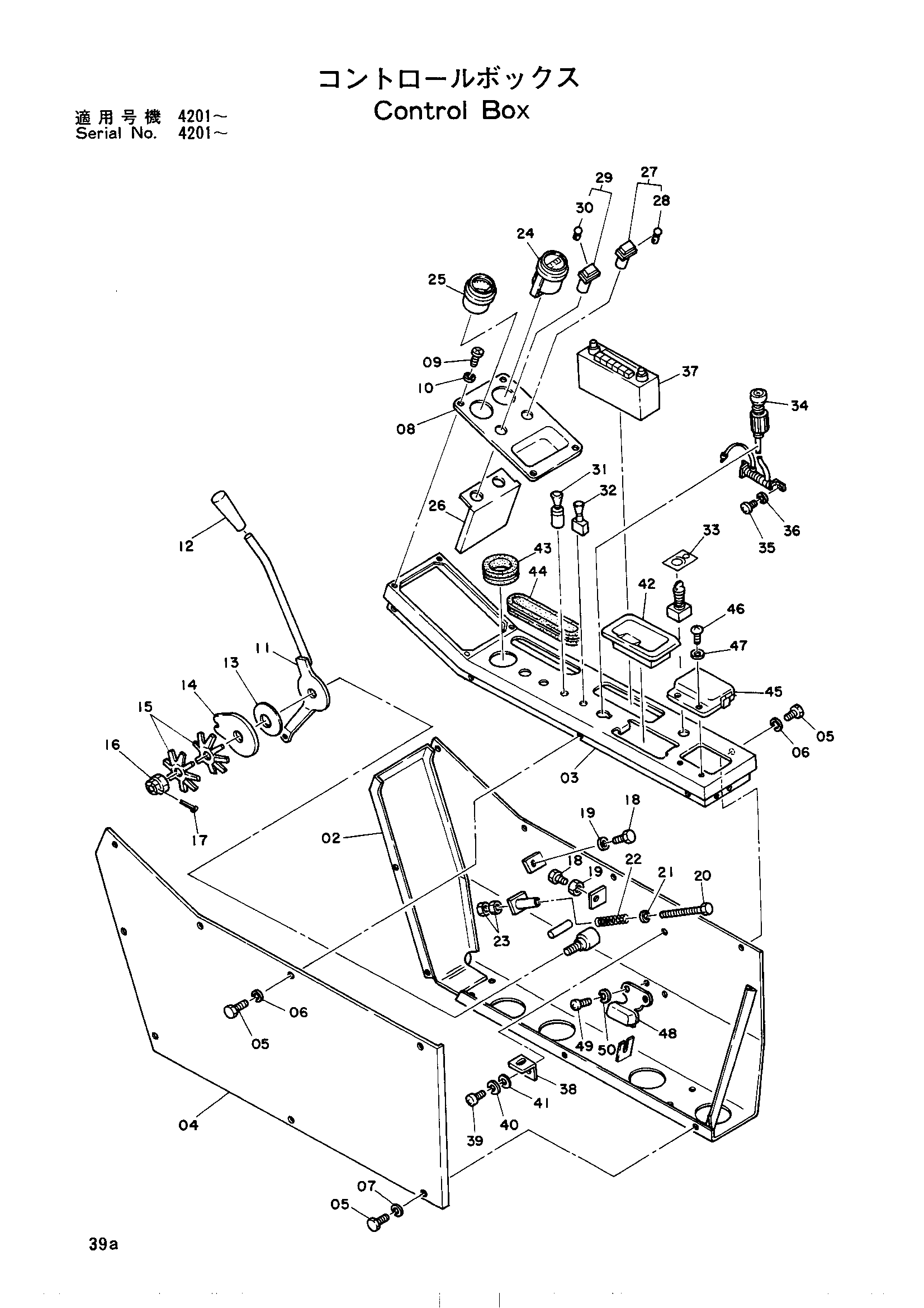

Заводская схема «Управление короб» для HITACHI UH062. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9042986	Метер-боад в сборе	1
02	6005040	Стойка	1
03	6005041	Панель	1
04	2015180	Крышка	1
05	M200610	Болт	12
06	A590906	Пружинная шайба	9
07	A590106	Шайба	3
08	7010765	Панель	1
09	J850610	Винт	4
10	J250006	Шайба	4
11	8022059	Рычаг	1
12	4122424	Рукоятка	1
13	428770	Диск	1
14	4053155	Пластина	1
15	4502974	Пружина флусх	2
16	M631619	Корончатая гайка	1
17	A764032	Палец сприт	1
18	M161056	Болт	2
19	M501008	Гайка	2
20	M111004	Болт	1
21	4053156	Держатель пружина	1
22	4034521	Пружина	1
23	M501008	Гайка	2
24	2011705	Измеритель хоур	1
25	2010107	Измеритель термостатический	1
26	3022097	Кронштейн	1
27	4109241	Фонарь пилотный	1
28	4101492	Лампа	1
29	4109242	Фонарь пилотный	1
30	4101492	Лампа	1
31	4110106	Выключатель	1
32	4009556	Выключатель	1
33	4121153	Информационная табличка	1
34	4115360	Лигхтер	1
35	M430308	Винт	2
36	A590903	Пружинная шайба	2
37	4043976	Радио	1
38	4123758	Кронштейн	1
39	M430510	Винт	2
40	A590905	Пружинная шайба	2
41	A590105	Шайба	2
42	4110102	Асхтрай	1
43	4109823	Втулка руббе	1
44	4109825	Втулка руббе	1
45	4123095	Короб предохранитель	1
46	J850616	Винт	2
47	J250006	Шайба	2
48	4505392	Реле звуковой сигнал	1
49	M430610	Винт	2
50	A590906	Пружинная шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH062 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
