Ходовой гидромотор — HITACHI UH062

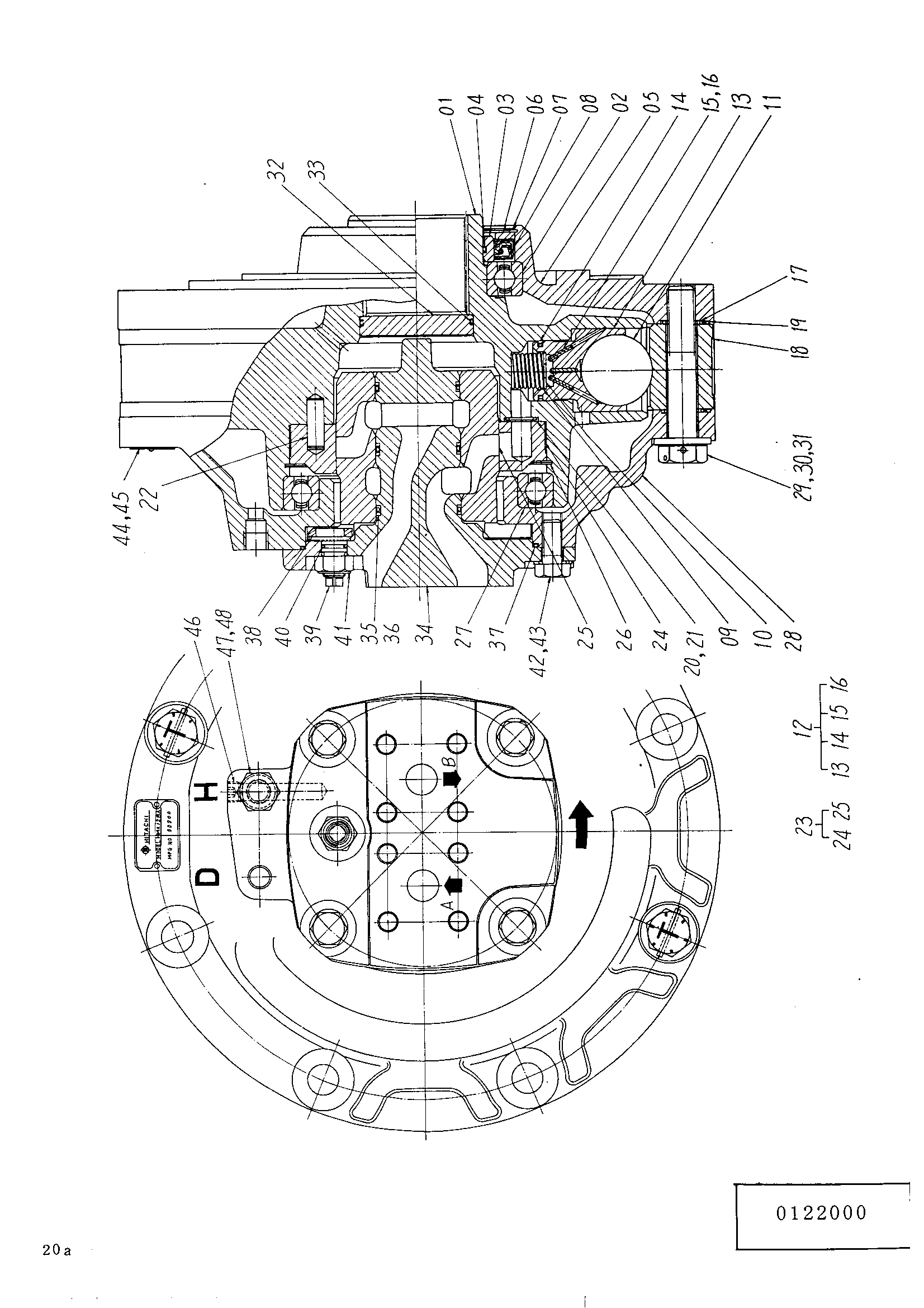

Заводская схема «Ходовой гидромотор» для HITACHI UH062. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9019379	Гидромотор(HMA 12BA)	1
01	1002551	Ротор	1
02	4018095	Подшипник шарик	1
03	4024657	Проставка	1
04	A810095	(JIS B2401 1AG95)	1
05	2006626	Корпус передний	1
06	4059439	Проставка	1
07	4059440	Стопорное кольцо	1
08	4018550	Масляное уплотнение	1
09	4019998	Пружина	11
10	4006967	Пластина	11
11	4017809	Шарик	11
12	9008836	Поршень	11
13	2002159	Поршень	1
14	3010385	Уплотнение кольцо	1
15	4027538	Палец	4
16	4004212	Палец	5
17	4036985	Уплотнение пластина	16
18	2006763	Кольцо кулачок	1
19	4018536	Уплотнительное кольцо	2
20	4077071	Уплотнительное кольцо	11
21	4073547	Кольцо бакк-уп	11
22	4075109	Палец	1
23	9022707	Клапан	1
24	3011803	Клапан	1
25	1001186	Клапан	1
26	4075169	Кольцо ретаининг	1
27	4018094	Подшипник.	1
28	1001231	Корпус	1
29	4018545	Шайба	2
30	4024655	Болт	2
31	4024474	Пружинный штифт	2
32	4042827	Крышка	1
33	A810075	Уплотнительное кольцо	1
34	1001230	Блок порт	1
35	4045107	Уплотнительное кольцо	3
36	4045108	Опорное кольцо	4
37	4018089	Уплотнительное кольцо	1
38	4042808	Направляющая	1
39	4042809	Палец регулировка	1
40	4017631	Уплотнительное кольцо	1
41	4012978	Гайка	1
42	M211432	Болт	4
43	4042806	Уплотнительная шайба	4
44	3007834	Информационный пластина(UH04-3 8001-)	1
44	3007834	Информационный пластина(UH04-5 10001-10005)	1
44	3007834	Информационный пластина(UH045 101-310)	1
44	3016392	Информационный пластина(UH04-5 10006-)	1
45	J391025	Винт	2
46	94-2011	Пробка	1
47	4074727	Пробка	1
48	984338	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH062 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
