Основные гидролинии (2) — HITACHI UH062

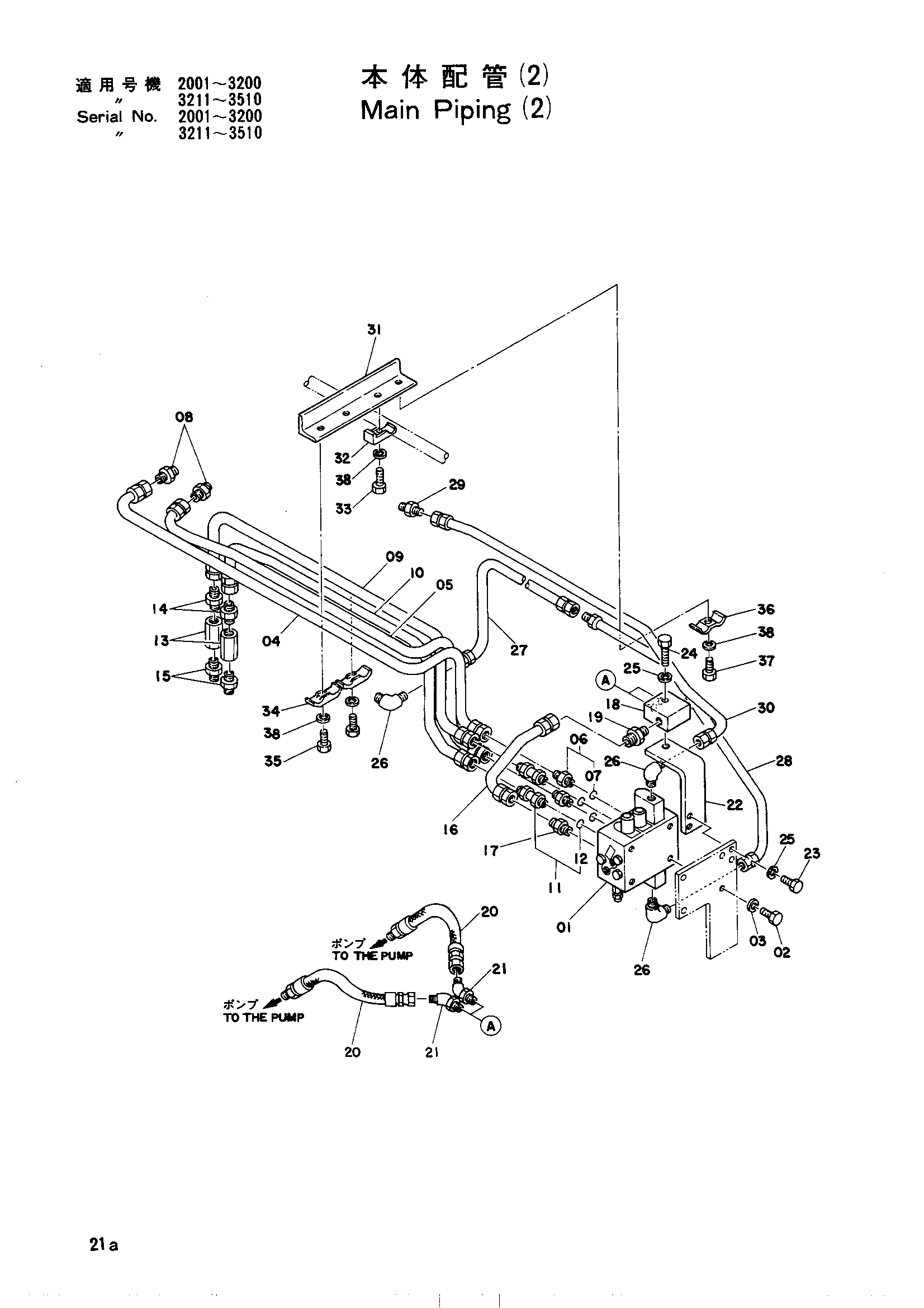

Заводская схема «Основные гидролинии (2)» для HITACHI UH062. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4090338 | Гидрораспределитель | 1 |
| 02 | M111025 | Болт | 4 |
| 02 | M111028 | Болт | 4 |
| 02 | M111028 | Болт | 4 |
| 03 | A590910 | Пружинная шайба | 4 |
| 04 | 8014506 | Трубка | 1 |
| 04 | 8017409 | Трубка | 1 |
| 04 | 8017409 | Трубка | 1 |
| 05 | 8014507 | Трубка | 1 |
| 05 | 8017408 | Трубка | 1 |
| 05 | 8017408 | Трубка | 1 |
| 06 | 4037901 | Адаптер | 2 |
| 07 | U10778U | Уплотнительное кольцо | 2 |
| 08 | 94-1302 | Адаптер | 2 |
| 09 | 8013460 | Трубка | 1 |
| 10 | 8014505 | Трубка | 1 |
| 11 | 4082550 | Адаптер | 2 |
| 12 | U10778U | Уплотнительное кольцо | 2 |
| 13 | 4082666 | Обратный клапан | 2 |
| 14 | 94-1302 | Адаптер | 2 |
| 15 | 94-1702 | Адаптер | 2 |
| 16 | 9710182 | Трубка | 1 |
| 16 | 9711492 | Трубка | 1 |
| 16 | 9711492 | Трубка | 1 |
| 17 | 4042039 | Адаптер | 1 |
| 18 | 9028415 | Обратный клапан | 1 |
| 19 | 4042032 | Адаптер | 1 |
| 20 | 4084138 | Шланг | 2 |
| 21 | 4095133 | Угловой штуцер | 2 |
| 22 | 4090600 | Опора | 1 |
| 23 | M111025 | Болт | 2 |
| 24 | M111050 | Болт | 1 |
| 24 | M111056 | Болт | 1 |
| 24 | M111056 | Болт | 1 |
| 25 | A590910 | Пружинная шайба | 3 |
| 26 | 94-1401 | Угловой штуцер | 3 |
| 27 | 8015775 | Трубка | 1 |
| 28 | 8015774 | Трубка | 1 |
| 29 | 94-1301 | Адаптер | 1 |
| 30 | 8015773 | Трубка | 1 |
| 31 | 4096265 | Опора | 1 |
| 32 | 4053594 | Хомут трубки | 1 |
| 33 | M111040 | Болт | 1 |
| 34 | 4053593 | Хомут трубки | 2 |
| 35 | M111036 | Болт | 2 |
| 36 | 4001156 | Хомут трубки | 1 |
| 37 | M111036 | Болт | 1 |
| 38 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH062 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
