Крышка — HITACHI UH062

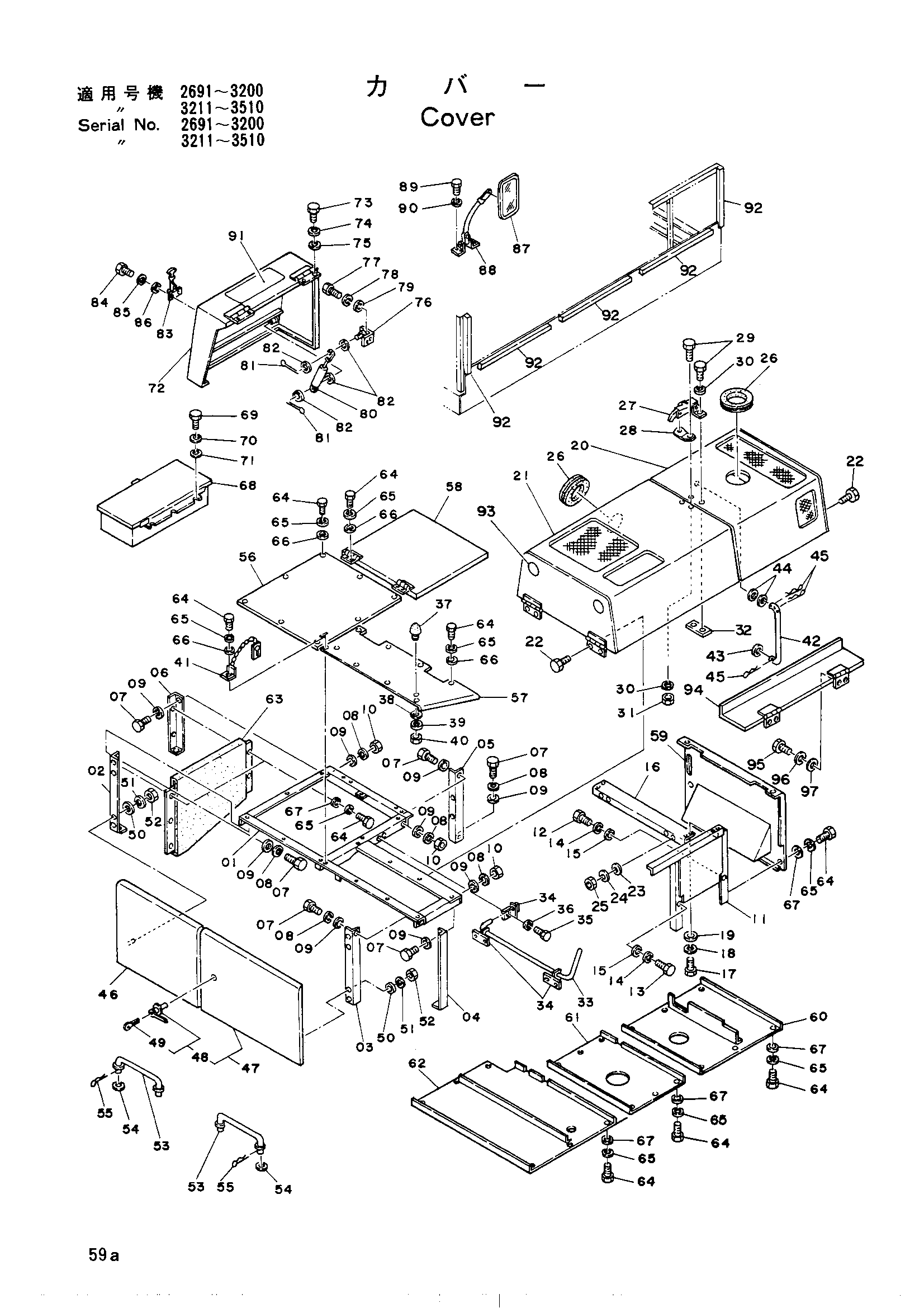

Заводская схема «Крышка» для HITACHI UH062. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7009452	Опора	1
02	9707249	Опора	1
03	9707250	Опора	1
04	9707251	Опора	1
05	9707252	Опора	1
06	9707253	Опора	1
07	M111636	Болт	10
08	A590916	Пружинная шайба	10
09	A590116	Шайба	13
10	M501613	Гайка	3
11	8012249	Опора	1
12	M111222	Болт	1
13	M111232	Болт	1
14	A590912	Пружинная шайба	2
15	A590112	Шайба	2
16	3019389	Опора	1
17	M111018	Болт	4
18	A590910	Пружинная шайба	4
19	A590110	Шайба	4
20	5000985	Крышка	1
21	5000984	Крышка	1
22	M111025	Болт	8
23	J217083	Шайба	8
24	A590910	Пружинная шайба	8
25	M501008	Гайка	8
26	4075565	Резиновая втулка	2
27	322831	Защёлка	1
28	485008	Анкхор	1
29	M200818	Болт	4
30	A590908	Пружинная шайба	4
31	M500807	Гайка	2
32	4068301	Седло винта	1
33	3015308	Штанга торсион	1
34	9709672	Хомут	3
35	M111032	Болт	6
36	A590910	Пружинная шайба	6
37	487195	Ограничитель	2
38	A590110	Шайба	2
39	A590910	Пружинная шайба	2
40	M501008	Гайка	2
41	9705835	Замок	1
42	4073521	Стойка	1
43	4073522	Шайба	1
44	A590116	Шайба	2
45	4022701	Стопорный палец	3
46	7005888	Крышка	1
47	7005889	Крышка	1
48	4077912	Рукоятка	1
49	971306	Шпонка	1
50	J217083	Шайба	8
51	A590910	Пружинная шайба	8
52	M501008	Гайка	8
53	9707254	Стойка	2
54	A590112	Шайба	2
55	4022699	Стопорный палец	2
56	8013855	Крышка	1
57	3019391	Крышка	1
58	8011196	Крышка	1
59	7009451	Крышка	1
60	8010003	Крышка	1
61	3011229	Крышка	1
62	8010426	Крышка	1
63	9707255	Крышка	1
64	M111018	Болт	49
65	A590910	Пружинная шайба	49
66	A590110	Шайба	20
67	J217083	Шайба	29
68	8009372	Ящик для инструментов	1
69	M111018	Болт	4
70	A590910	Пружинная шайба	4
71	A590110	Шайба	4
72	6002595	Крышка	1
73	M111018	Болт	4
74	A590910	Пружинная шайба	4
75	J217083	Шайба	4
76	9709862	Кронштейн	1
77	M111022	Болт	2
78	A590910	Пружинная шайба	2
79	J217083	Шайба	2
80	4073520	Стойка	1
81	A762013	Шплинт	2
82	A590108	Шайба	4
83	9706690	Защёлка	1
84	M111018	Болт	2
85	A590910	Пружинная шайба	2
86	A590110	Шайба	2
87	4513415	Зеркало	1
88	4507212	Кронштейн	1
89	M200610	Болт	4
90	A590906	Пружинная шайба	4
91	4073519	Лента	4
92	4106459	Резиновая прокладка	1
93	4087559	Пластина	2
94	8018847	Крышка	1
95	M111018	Болт	4
96	A590910	Пружинная шайба	4
97	A590110	Шайба	4
