Основные гидролинии — HITACHI UH062

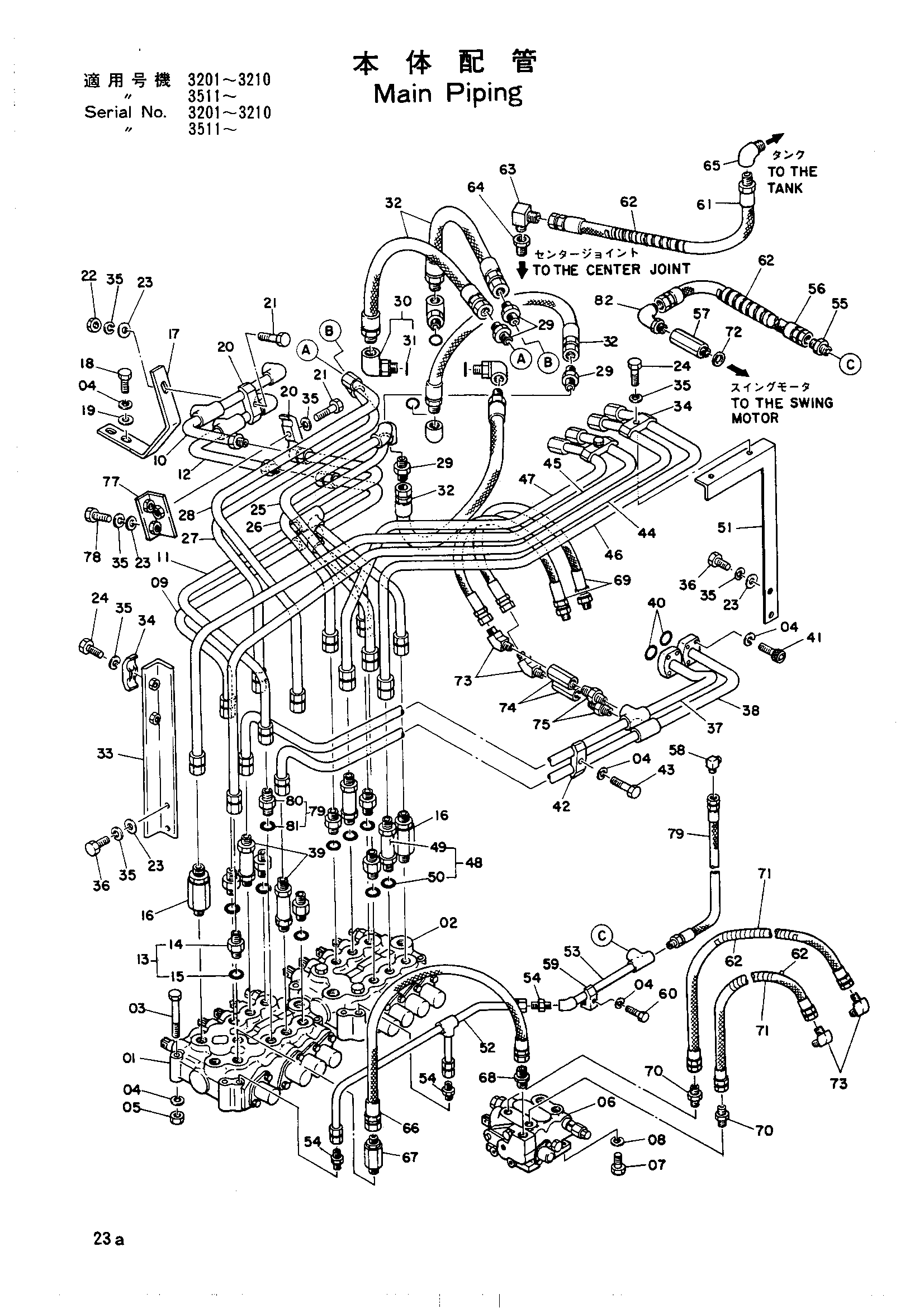

Заводская схема «Основные гидролинии» для HITACHI UH062. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4114738 | Гидрораспределитель | 1 |
| 02 | 4114739 | Гидрораспределитель | 1 |
| 03 | M111000 | Болт | 6 |
| 04 | A590910 | Пружинная шайба | 17 |
| 05 | M501008 | Гайка | 6 |
| 06 | 4106270 | Гидрораспределитель | 1 |
| 07 | M111025 | Болт | 4 |
| 08 | A590910 | Пружинная шайба | 4 |
| 09 | 8020413 | Трубка | 1 |
| 09 | 8021695 | Трубка | 1 |
| 10 | 8020411 | Трубка | 1 |
| 11 | 8020410 | Трубка | 1 |
| 12 | 8020412 | Трубка | 1 |
| 12 | 8021694 | Трубка | 1 |
| 13 | 4065782 | Адаптер | 7 |
| 14 | 4065781 | Адаптер | 1 |
| 15 | U12547U | О-ринг-в1530-12 | 1 |
| 16 | 9042072 | Клапан слов обратный | 2 |
| 17 | 3019720 | Опора | 1 |
| 18 | M111025 | Болт | 2 |
| 19 | A590110 | Шайба | 2 |
| 20 | 4053596 | Хомут трубки | 2 |
| 21 | M111263 | Болт | 1 |
| 22 | M501210 | Гайка | 1 |
| 23 | A590112 | Шайба | 5 |
| 24 | M111256 | Болт | 5 |
| 25 | 8018448 | Трубка | 1 |
| 26 | 8018449 | Трубка | 1 |
| 27 | 8018446 | Трубка | 1 |
| 28 | 8018447 | Трубка | 1 |
| 29 | 94-1304 | Адаптер | 12 |
| 30 | 4075782 | Угловой штуцер | 4 |
| 31 | 4506424 | Уплотнительное кольцо | 1 |
| 32 | 4067166 | Шланг | 4 |
| 33 | 8020514 | Опора | 1 |
| 34 | 4053596 | Хомут трубки | 4 |
| 35 | A590912 | Пружинная шайба | 9 |
| 36 | M111225 | Болт | 4 |
| 37 | 8019720 | Трубка | 1 |
| 38 | 8019721 | Трубка | 1 |
| 39 | 4089614 | Адаптер | 2 |
| 40 | A811030 | Уплотнительное кольцо | 2 |
| 41 | M341036 | Болт с внутренним шестигранником | 8 |
| 42 | 4053593 | Хомут трубки | 1 |
| 43 | M111050 | Болт | 1 |
| 44 | 8018442 | Трубка | 1 |
| 45 | 8018444 | Трубка | 1 |
| 46 | 8018443 | Трубка | 1 |
| 47 | 8018445 | Трубка | 1 |
| 48 | 4065123 | Адаптер | 2 |
| 49 | 4065109 | Адаптер | 1 |
| 50 | U12547U | О-ринг-в1530-12 | 1 |
| 51 | 8018751 | Опора | 1 |
| 52 | 8018453 | Трубка дренажный | 1 |
| 53 | 8012405 | Трубка дренажный | 1 |
| 54 | 94-1301 | Адаптер | 3 |
| 55 | 94-1303 | Адаптер | 1 |
| 56 | 4054357 | Резиновый шланг | 1 |
| 57 | 3013168 | Адаптер | 1 |
| 58 | 94-1403 | Угловой штуцер | 1 |
| 59 | 4053594 | Хомут трубки | 1 |
| 60 | M111045 | Болт | 1 |
| 61 | 4058934 | Шланг | 1 |
| 62 | 4044420 | Защитный кожух | 4 |
| 63 | 94-1403 | Угловой штуцер | 1 |
| 64 | 4108870 | Адаптер | 1 |
| 65 | 94-0632 | Угловой штуцер | 1 |
| 66 | 4065938 | Шланг | 1 |
| 67 | 9034956 | Обратный клапан | 1 |
| 68 | 4042047 | Адаптер | 1 |
| 69 | 4054370 | Шланг | 2 |
| 70 | 4042046 | Адаптер | 2 |
| 71 | 4055147 | Шланг | 2 |
| 72 | 4513263 | Уплотнительная шайба | 1 |
| 73 | 94-1402 | Угловой штуцер | 2 |
| 74 | 4112707 | Обратный клапан | 2 |
| 75 | 94-1702 | Адаптер | 2 |
| 76 | 94-1502 | Угловой штуцер | 2 |
| 77 | 9713531 | Опора | 1 |
| 78 | M111225 | Болт | 2 |
| 79 | 4098915 | Адаптер | 1 |
| 80 | 4098916 | Адаптер | 1 |
| 81 | U12547U | О-ринг-в1530-12 | 1 |
| 82 | 4037760 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH062 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
