Гидролинии рабочего оборудования — HITACHI UH062

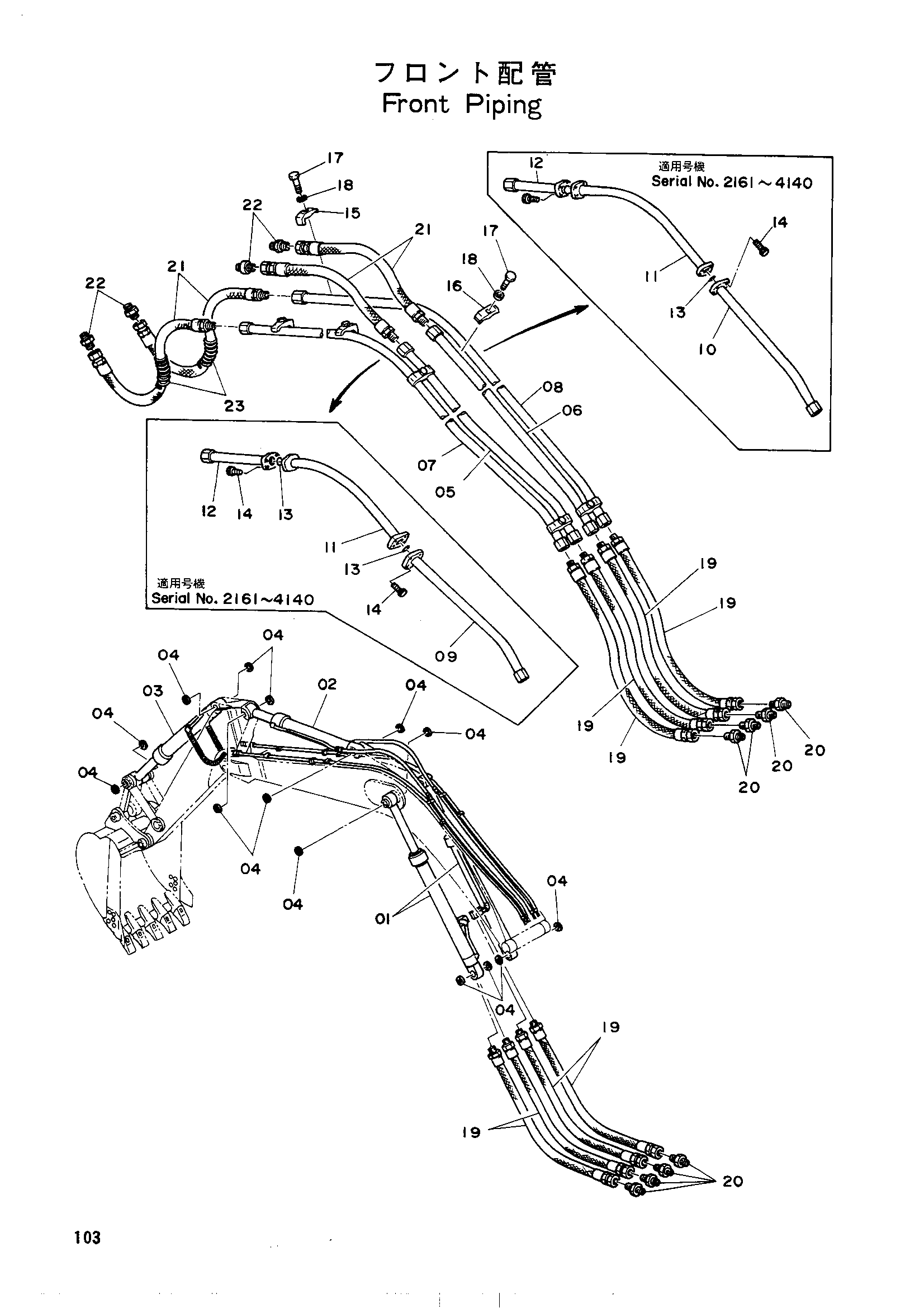

Заводская схема «Гидролинии рабочего оборудования» для HITACHI UH062. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2011314 | Гидроцилиндр стрела | 2 |
| 01 | 2014059 | Гидроцилиндр стрела | 2 |
| 02 | 2011315 | Гидроцилиндр рукоять | 1 |
| 02 | 2014060 | Гидроцилиндр рукоять | 1 |
| 03 | 2011672 | Гидроцилиндр ковш | 1 |
| 04 | 4065687 | Пылезащитное уплотнение | 16 |
| 05 | 8010548 | Трубка | 1 |
| 06 | 8010549 | Трубка | 1 |
| 07 | 8010550 | Трубка | 1 |
| 07 | 8010550 | Трубка | 1 |
| 08 | 8010551 | Трубка | 1 |
| 08 | 8010551 | Трубка | 1 |
| 09 | 9711401 | Трубка | 1 |
| 10 | 9711402 | Трубка | 1 |
| 11 | 8017246 | Трубка | 2 |
| 12 | 9711400 | Трубка | 2 |
| 13 | A811030 | Уплотнительное кольцо | 4 |
| 14 | M351040 | Болт | 16 |
| 15 | 4053595 | Хомут трубки | 4 |
| 16 | 4053596 | Хомут трубки | 4 |
| 17 | M111250 | Болт | 8 |
| 18 | A590912 | Пружинная шайба | 8 |
| 19 | 4065741 | Шланг | 8 |
| 20 | 94-1304 | Адаптер | 8 |
| 21 | 4055086 | Шланг | 4 |
| 21 | 4112780 | Шланг | 4 |
| 22 | 94-1304 | Адаптер | 4 |
| 23 | 4053610 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH062 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
