Гидромотор поворота — HITACHI UH062

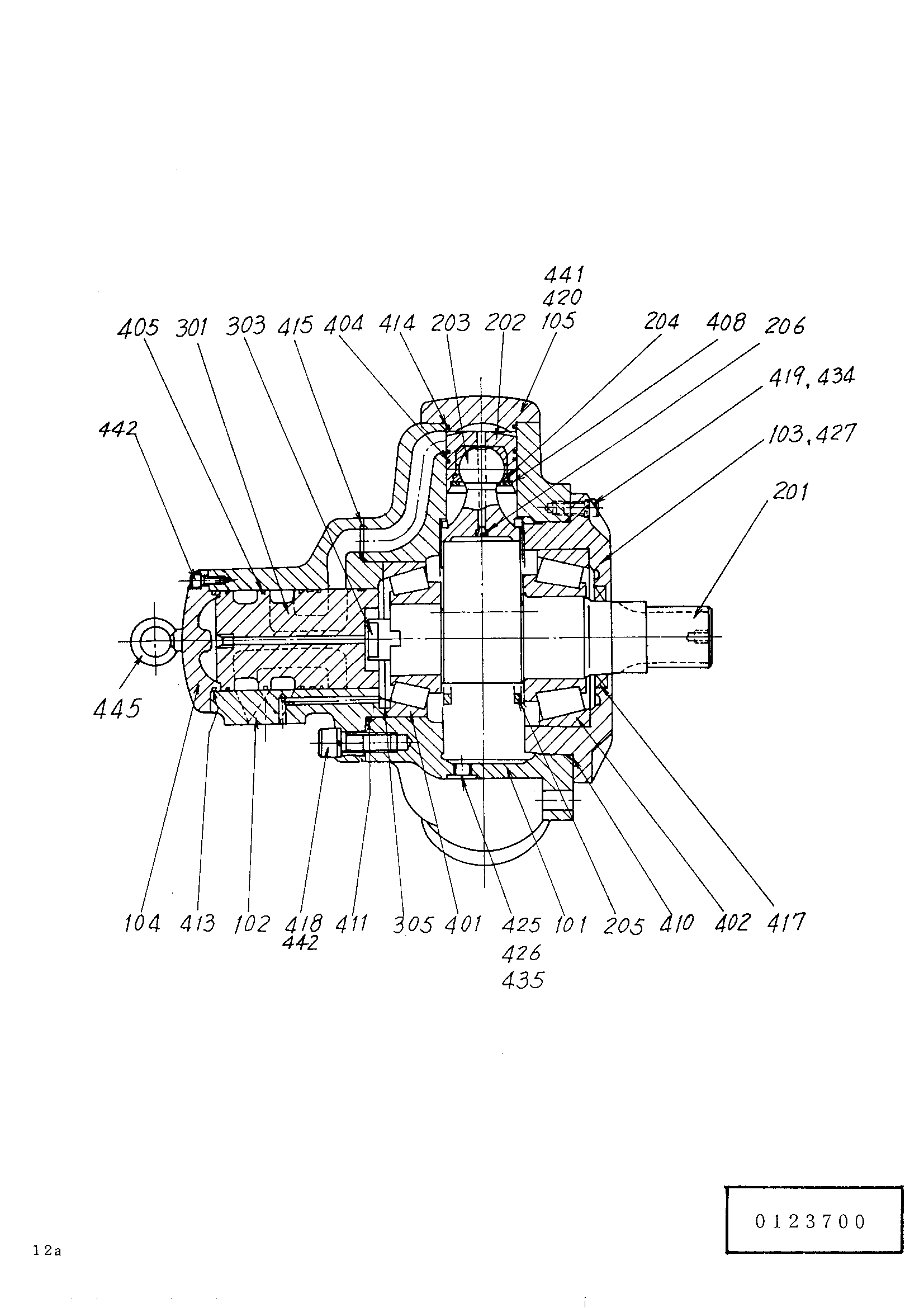

Заводская схема «Гидромотор поворота» для HITACHI UH062. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4085451 | Гидромотор плунжер | 1 | |
| 101 | 4513486 | Корпус | 1 |
| 102 | 0121701 | Корпус | 1 |
| 103 | 4513488 | Крышка передний | 1 |
| 104 | 4513489 | Крышка задний | 1 |
| 105 | 4513490 | Крышка гидроцилиндр | 5 |
| 201 | 4513491 | Вал кранк | 1 |
| 202 | 4031228 | Поршень | 5 |
| 203 | 4003098 | Шток коннектинг | 5 |
| 204 | 4003099 | Кольцо | 5 |
| 205 | 4003100 | Кольцо | 2 |
| 206 | 4003101 | Кхоке | 5 |
| 301 | 0121703 | Клапан | 1 |
| 303 | 0121609 | Куплинг | 1 |
| 305 | 4003104 | Регулировочная шайба | 1 |
| 401 | 0121610 | Подшипник. ROL | 1 |
| 402 | 0121809 | Подшипник. ROL | 1 |
| 404 | 4003107 | Поршневое кольцо | 10 |
| 405 | 0121613 | Поршневое кольцо | 12 |
| 408 | 4003109 | Кольцо | 5 |
| 410 | 972738 | Уплотнительное кольцо | 1 |
| 411 | A810140 | Уплотнительное кольцо(джисб2401 1AG140) | 1 |
| 413 | A810085 | Уплотнительное кольцо(JIS B2401 1AG85) | 1 |
| 414 | 4510170 | Уплотнительное кольцо(JIS W1516 1BG6) | 5 |
| 415 | A811025 | Уплотнительное кольцо(JIS B2401 1BG25) | 5 |
| 417 | 972743 | Масляное уплотнение | 1 |
| 418 | 4513266 | Болт | 5 |
| 419 | 4513265 | Болт | 10 |
| 420 | 4513260 | Болт | 50 |
| 422 | 4513264 | Болт | 5 |
| 425 | 4513262 | Разъём | 1 |
| 426 | 4513263 | Уплотнительная шайба | 4 |
| 427 | 4513493 | Установочный винт | 2 |
| 434 | 4513494 | Пружинная шайба | 10 |
| 435 | 4513261 | Пробка | 3 |
| 441 | 4513495 | Пружинная шайба | 50 |
| 442 | 4513496 | Пружинная шайба | 5 |
| 445 | 0121618 | Болт проушина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH062 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
