Рукоять — HITACHI UH062

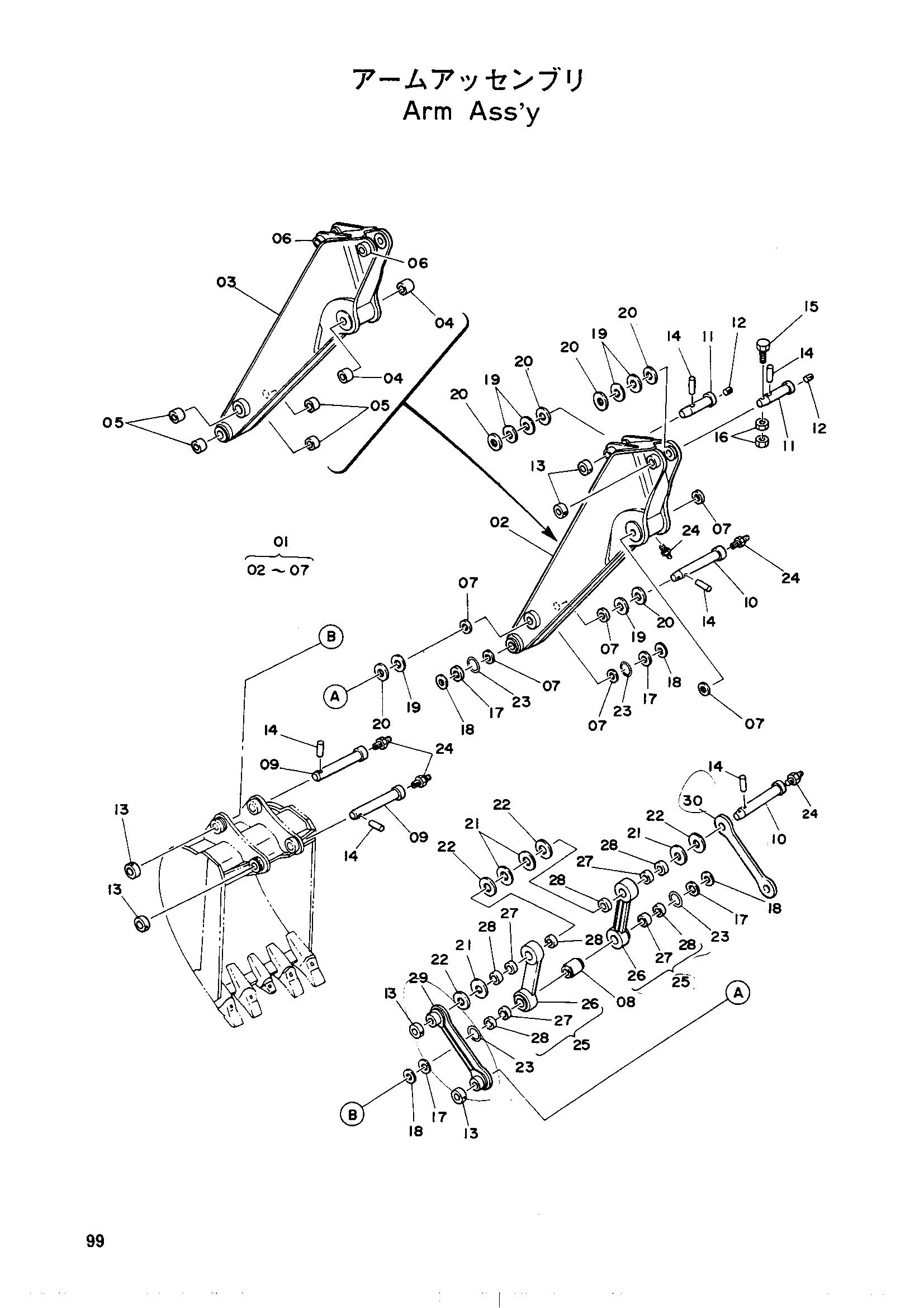

Заводская схема «Рукоять» для HITACHI UH062. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9031761 | Рукоять в сборе | 1 |
| 02 | 9031760 | Рукоять | 1 |
| 03 | 6002542 | Рукоять | 1 |
| 04 | 4098532 | Втулка | 2 |
| 05 | 4098533 | Втулка | 4 |
| 06 | 4065681 | Ограничитель | 2 |
| 07 | 4065687 | Пылезащитное уплотнение | 6 |
| 08 | 4065885 | Проставка | 1 |
| 09 | 3011861 | Палец | 2 |
| 10 | 3010248 | Палец | 2 |
| 11 | 3010249 | Палец | 2 |
| 12 | 94-2011 | Пробка | 2 |
| 13 | 4065688 | Кольцо | 6 |
| 14 | 4065689 | Палец | 6 |
| 15 | M121690 | Болт | 1 |
| 16 | M511613 | Гайка | 2 |
| 17 | 4075355 | Шайба (T=1.0) | 4 |
| 18 | 4075356 | Шайба (T=2.0) | 4 |
| 19 | 4075357 | Шайба (T=1.0) | 6 |
| 20 | 4075358 | Шайба (T=2.0) | 6 |
| 21 | 4075359 | Шайба (T=1.0) | 4 |
| 22 | 4075360 | Шайба (T=2.0) | 4 |
| 23 | 4066923 | Уплотнительное кольцо | 4 |
| 24 | J75481 | Штуцер | 5 |
| 25 | 9029754 | Тяга узел, Y | 2 |
| 26 | 2010917 | Тяга | 1 |
| 27 | 4098533 | Втулка | 4 |
| 28 | 4065687 | Пылезащитное уплотнение | 6 |
| 29 | 9029755 | Тяга | 1 |
| 30 | 3015553 | Тяга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH062 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
