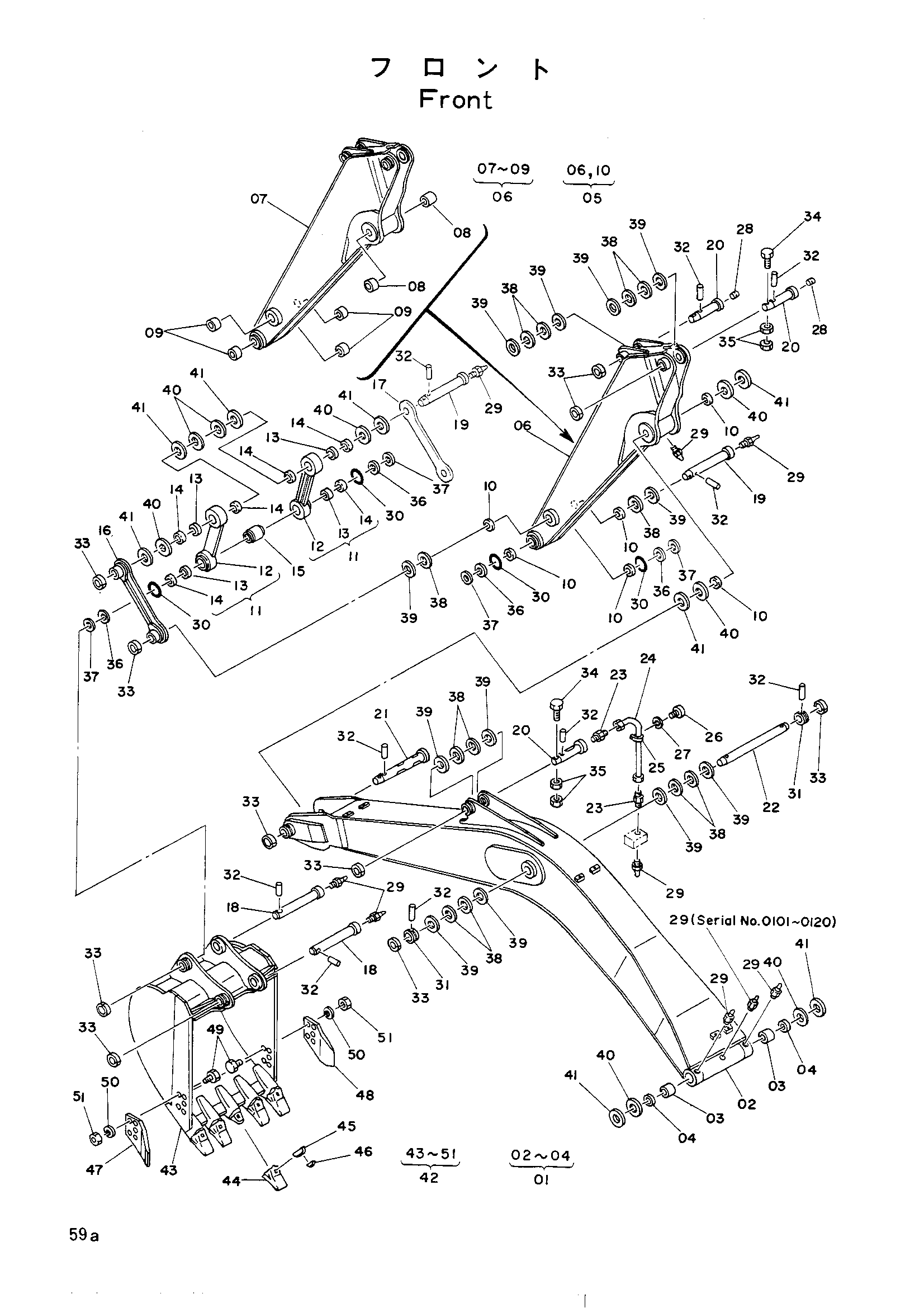

Передний — HITACHI UH061

Заводская схема «Передний» для HITACHI UH061. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9021645	Стрела в сборе	1
02	6002418	Стрела	1
03	4075332	Втулка	2
04	4065687	Пылезащитное уплотнение	2
05	9022757	Рукоять в сборе	1
06	9022758	Рукоять	1
07	6002419	Рукоять	1
08	4075332 замена: 4075333	Втулка	2
08	4075333	Втулка	2
09	4075790 замена: 4075791	Втулка	4
09	4075791	Втулка	4
10	4065687	Пылезащитное уплотнение	6
11	9019727	Тяга в сборе	2
12	8009220	Тяга	1
13	4075790 замена: 4075791	Втулка	2
13	4075791	Втулка	2
14	4065687	Пылезащитное уплотнение	3
15	4065885	Проставка	1
16	9019728	Тяга	1
17	8009218	Тяга	1
18	3011861	Палец	2
19	3010248	Палец	2
20	3010249	Палец	3
21	3011433	Палец	1
22	3010252	Палец	1
23	4038673	Штуцер	2
24	4065691	Трубка	1
25	4000854	Хомут трубки	1
26	M430610	Винт	1
27	A590906	Пружинная шайба	1
28	94-2011	Пробка	2
29	J75481	Штуцер	8
29	J75481	Штуцер	9
30	4066923	Уплотнительное кольцо	4
31	4065681	Ограничитель	2
32	4065689	Палец	10
33	4065688	Кольцо	10
34	M121600	Болт	2
35	M511613	Гайка	4
36	4075355	Шайба t=1	4
37	4075356	Шайба t=2	4
38	4075357	Шайба t=1	16
39	4075358	Шайба t=2	16
40	4075359	Шайба t=1	8
41	4075360	Шайба t=2	8
42	9022759 замена: 9023652	Ковш в сборе	1
42	9023652	Ковш в сборе	1
43	8011235 замена: 8011603	Ковш	1
43	8011603	Ковш	1
44	963228	Наконечник зуб 30S	5
45	963229	Стопорный палец	5
46	4506257	Резиновый фиксатор	5
47	3501774	Боковой резец	1
48	3501775	Боковой резец	1
49	M122056	Болт	10
50	A590920	Пружинная шайба	10
51	M512016	Гайка	10

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH061 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
