Основные гидролинии — HITACHI UH061

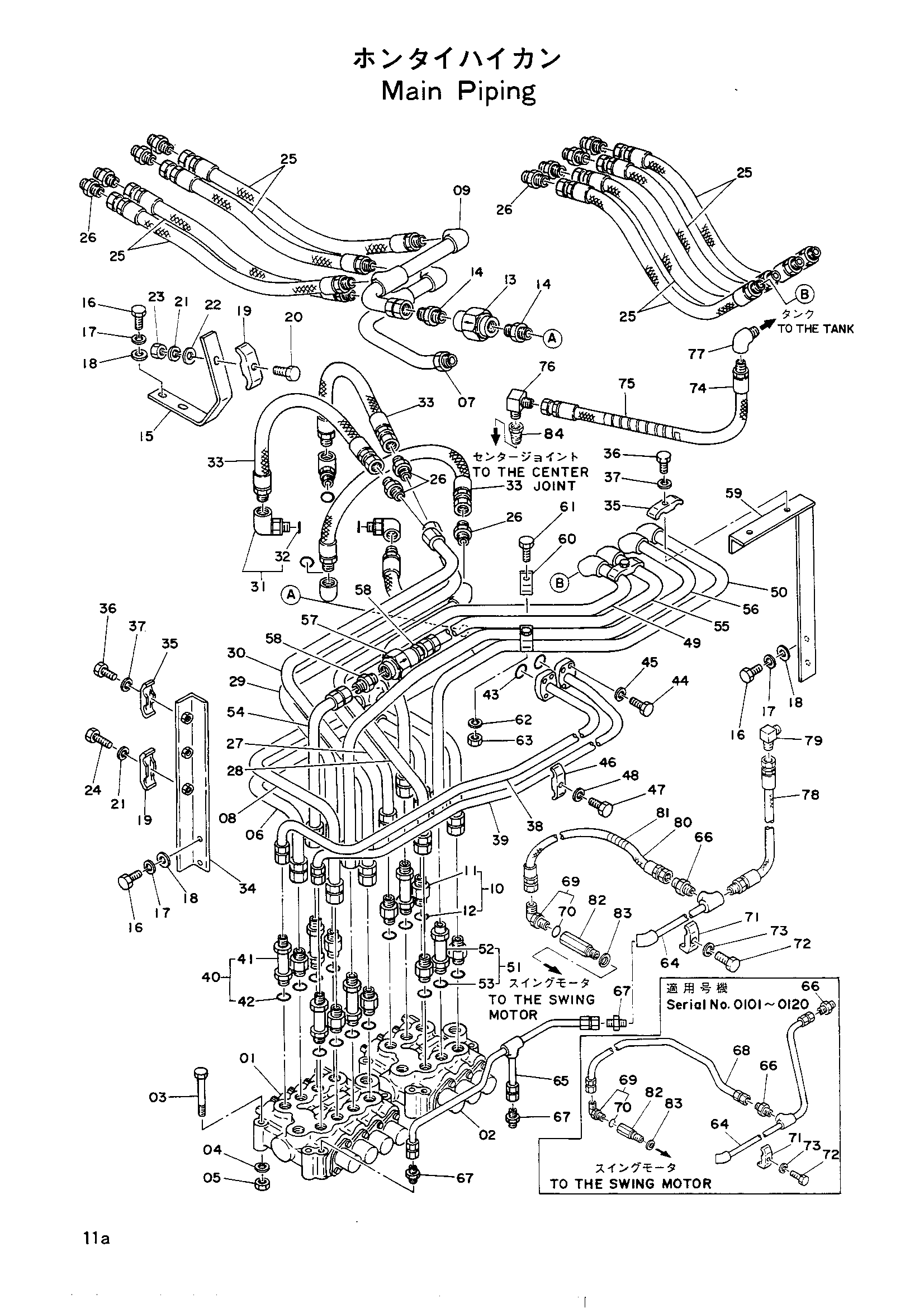

Заводская схема «Основные гидролинии» для HITACHI UH061. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4064333	Гидрораспределитель	1
02	4064334	Гидрораспределитель	1
03	M111000	Болт	6
04	A590910	Пружинная шайба	6
05	M501008	Гайка	6
06	8009090	Трубка	1
07	8009091	Трубка	1
08	8009092	Трубка	1
09	8009093	Трубка	1
10	4065782	Адаптер	8
11	4065781	Адаптер	1
12	U12547U	О-ринг-в1530-12	1
13	4041432	Клапан тхроттле	1
14	94-1305	Адаптер	2
15	3010094	Опора	1
16	M111225	Болт	6
17	A590912	Пружинная шайба	6
18	A590112	Шайба	6
19	4053599	Хомут трубки	2
20	M111271	Болт	1
21	A590912	Пружинная шайба	2
22	A590112	Шайба	1
23	M501210	Гайка	1
24	M111263	Болт	1
25	4065741	Шланг	8
26	94-1304	Адаптер	12
27	8009098	Трубка	1
28	8009099	Трубка	1
29	8009096	Трубка	1
30	8009097	Трубка	1
31	4075782	Угловой штуцер	4
32	4506424	Уплотнительное кольцо	1
33	4067166	Шланг	4
34	8009110	Опора	1
35	4053596	Хомут трубки	4
36	M111256	Болт	4
37	A590912	Пружинная шайба	4
38	8009088	Трубка	1
38	8012628	Трубка	1
39	8009089	Трубка	1
39	8012627	Трубка	1
40	4065107	Адаптер	2
41	4065119	Адаптер	1
42	U12547U	О-ринг-в1530-12	1
43	A811030	Уплотнительное кольцо	2
44	M211036	Болт	8
45	A590910	Пружинная шайба	8
46	4053593	Хомут трубки	1
47	M111050	Болт	1
48	A590910	Пружинная шайба	1
49	8009100	Трубка	1
49	8012474	Трубка	1
50	8009101	Трубка	1
50	8012475	Трубка	1
51	4065123	Адаптер	4
52	4065109	Адаптер	1
53	U12547U	О-ринг-в1530-12	1
54	9705705	Трубка	1
55	8009094	Трубка	1
55	8012472	Трубка	1
56	8009095	Трубка	1
56	8012473	Трубка	1
57	4062423	Клапан тхроттле	1
58	94-1304	Адаптер	2
59	8009113	Опора	1
59	8012471	Опора	1
60	4053597	Хомут трубки	4
61	M111263	Болт	2
62	A590912	Пружинная шайба	2
63	M501210	Гайка	2
64	8010051 замена: 8012405	Трубка дренажный	1
64	8012405 замена: 4081421	Трубка дренажный	1
65	8009103 замена: 94-1403	Трубка дренажный	1
66	94-1303	Адаптер	1
66	94-1303	Адаптер	2
67	94-1301	Адаптер	3
68	8011153	Трубка дренажный	1
69	4037760	Адаптер	1
70	4506418	Уплотнительное кольцо	1
71	4053594	Хомут трубки	1
72	M111045	Болт	1
73	A590910	Пружинная шайба	1
74	4058934	Шланг	1
75	4044420	Защитный кожух	1
76	94-1403	Угловой штуцер: S	1
77	94-0632	Угловой штуцер: S	1
78	4081421	Шланг	1
79	94-1403	Угловой штуцер: S	1
80	4054357	Резиновый шланг	1
81	4044420	Защитный кожух	1
82	3011854	Адаптер	1
82	3013168	Адаптер	1
83	4513263	Уплотнительная шайба	1
84	J70184	Адаптер	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH061 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
