Кабина в сборе — HITACHI UH061

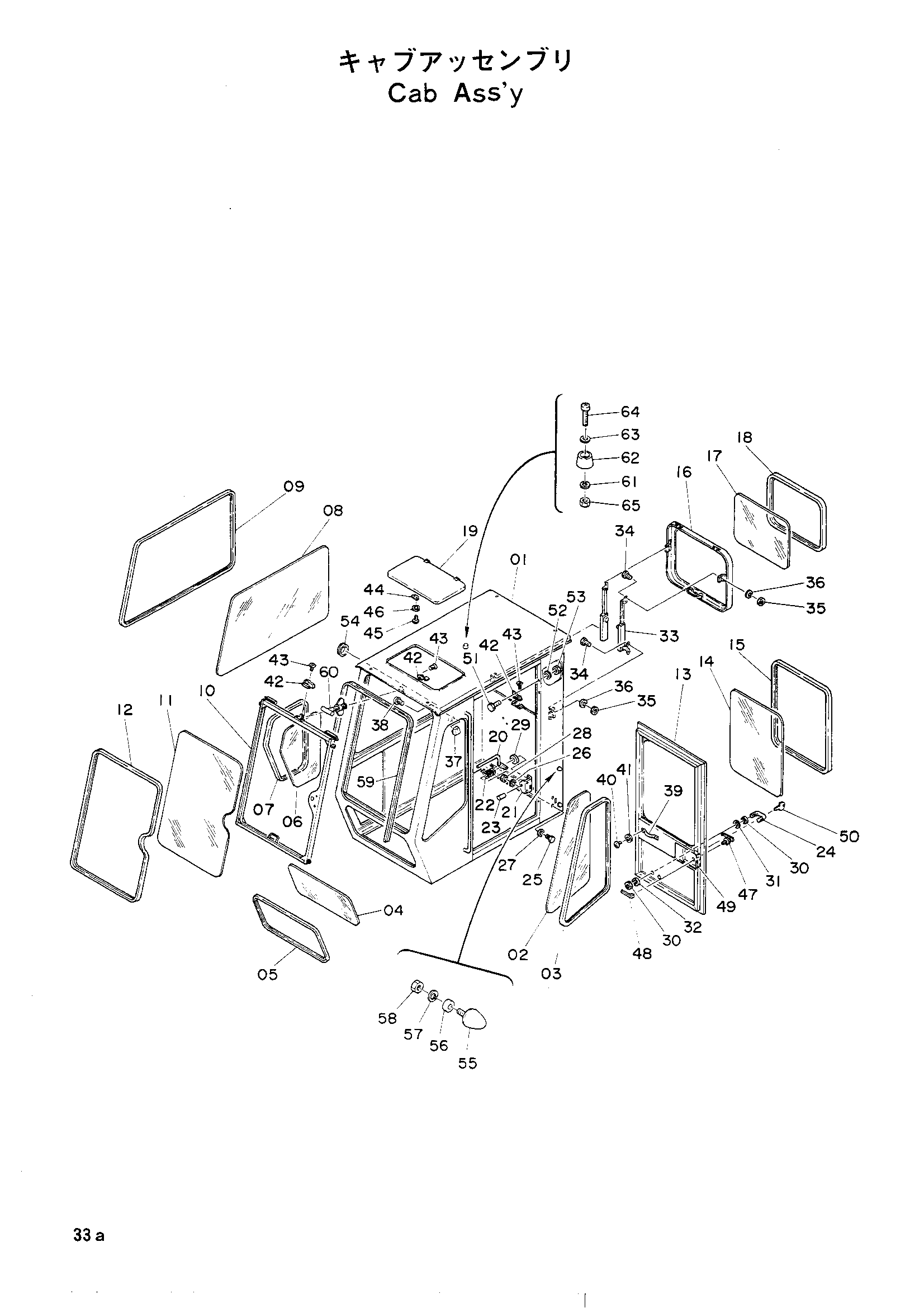

Заводская схема «Кабина в сборе» для HITACHI UH061. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4077911 | Кабина | 1 |
| 02 | 4056963 | Стекло | 1 |
| 03 | 4503184 | Резиновая прокладка | 1 |
| 04 | 4056959 | Стекло | 1 |
| 05 | 4509670 | Резиновая прокладка | 1 |
| 06 | 4043517 | Стекло | 1 |
| 07 | 4506960 | Резиновая прокладка | 1 |
| 08 | 4056962 | Стекло | 1 |
| 09 | 4506953 | Резиновая прокладка | 1 |
| 10 | 4056990 | Рама | 1 |
| 11 | 4056960 | Стекло | 1 |
| 12 | 4503185 | Резиновая прокладка | 1 |
| 13 | 4056988 | Дверь | 1 |
| 14 | 4056958 | Стекло | 1 |
| 15 | 4503184 | Резиновая прокладка | 1 |
| 16 | 4056989 | Рама | 1 |
| 17 | 4056961 | Стекло | 1 |
| 18 | 4504499 | Резиновая прокладка | 1 |
| 19 | 4056991 | Крышка | 1 |
| 20 | 8006727 | Рычаг | 1 |
| 21 | 3007844 | Кронштейн | 1 |
| 22 | 4054014 | Пружина | 1 |
| 23 | 4054015 | Палец | 1 |
| 24 | 4034014 | Штанга блокировка | 1 |
| 25 | M200816 | Болт | 2 |
| 26 | A590908 | Пружинная шайба | 2 |
| 27 | A590108 | Шайба пластина | 2 |
| 28 | M500807 | Гайка | 2 |
| 29 | A590110 | Шайба пластина | 1 |
| 30 | M500807 | Гайка | 4 |
| 31 | A590108 | Шайба пластина | 2 |
| 32 | A590908 | Пружинная шайба | 2 |
| 33 | 3000563 | Стойка | 2 |
| 34 | M200616 | Болт | 8 |
| 35 | M500605 | Гайка | 8 |
| 36 | A590906 | Пружинная шайба | 8 |
| 37 | 3501677 | Асхтрай | 1 |
| 38 | M470406 | Винт | 3 |
| 39 | 4507439 | Рукоятка | 1 |
| 40 | M430316 | Винт | 2 |
| 41 | A590903 | Пружинная шайба | 2 |
| 42 | 4056993 | Замок | 2 |
| 43 | M470410 | Винт | 4 |
| 44 | 4514800 | Замок | 1 |
| 45 | M430408 | Винт | 2 |
| 46 | A590904 | Пружинная шайба | 2 |
| 47 | 4004134 | Рукоятка | 1 |
| 48 | 4004135 | Рукоятка | 1 |
| 49 | 3000564 | Короб шпонка | 1 |
| 50 | 971306 | Шпонка | 1 |
| 51 | M111025 | Болт | 4 |
| 52 | A590910 | Пружинная шайба | 4 |
| 53 | M501008 | Гайка | 4 |
| 54 | 4038615 | Резиновая прокладка | 1 |
| 55 | 487195 | Ограничитель | 2 |
| 56 | 4074226 | Шайба | 2 |
| 57 | A590910 | Пружинная шайба | 2 |
| 58 | M501008 | Гайка | 2 |
| 59 | 4083247 | Резиновая прокладка | 1 |
| 60 | 4083249 | Болт винг | 1 |
| 61 | A590905 | Пружинная шайба | 1 |
| 62 | 485013 | Резиновая подушка | 1 |
| 63 | A590105 | Шайба | 1 |
| 64 | M430528 | Винт | 1 |
| 65 | M500504 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH061 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
