Гидролинии рабочего оборудования — HITACHI UH061

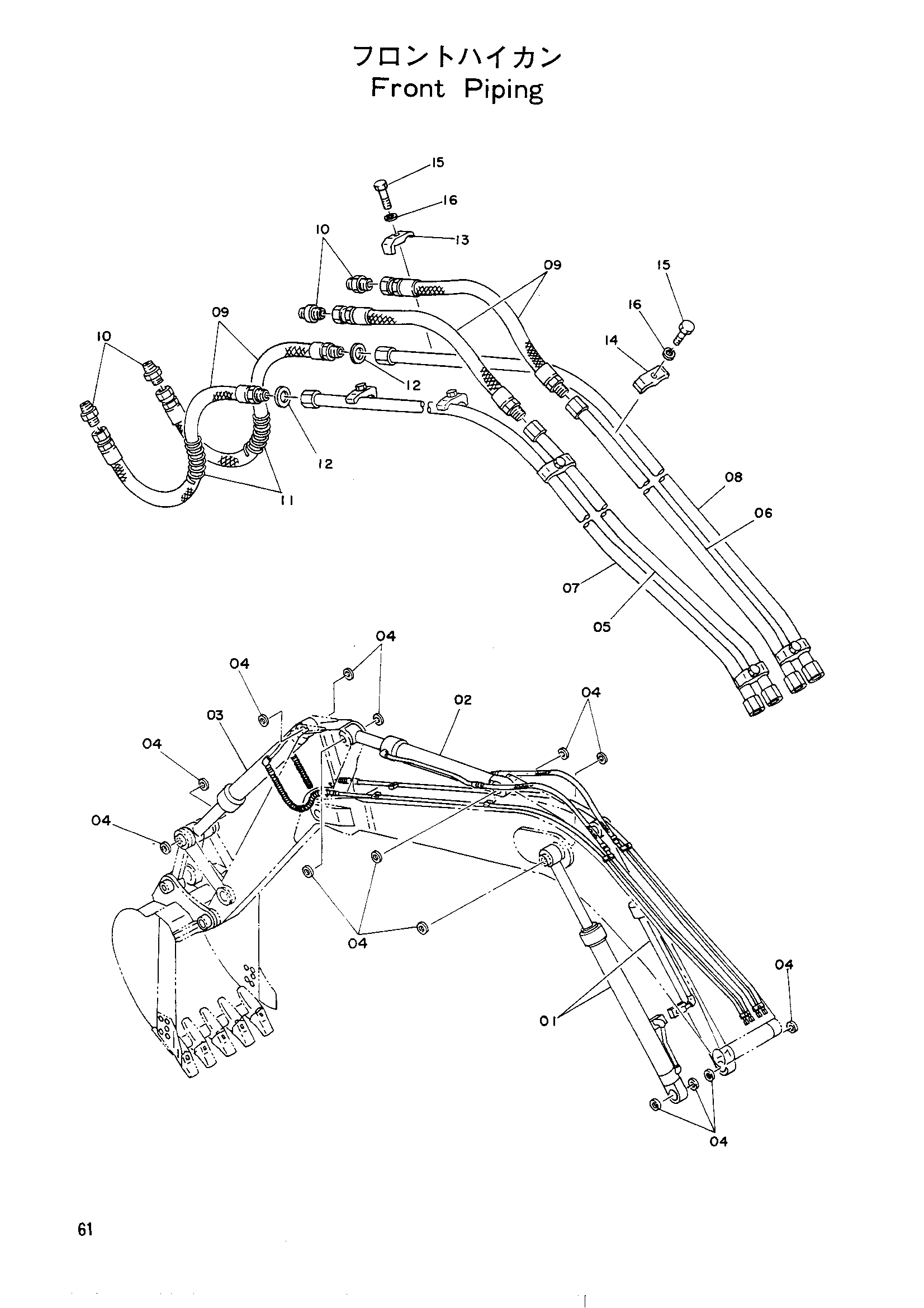

Заводская схема «Гидролинии рабочего оборудования» для HITACHI UH061. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2008561 | Гидроцилиндр стрелы | 2 |
| 02 | 2008424 | Гидроцилиндр рукояти | 1 |
| 03 | 2008425 | Гидроцилиндр ковша | 1 |
| 04 | 4065687 | Пылезащитное уплотнение | 16 |
| 05 | 8010548 | Трубка | 1 |
| 06 | 8010549 | Трубка | 1 |
| 07 | 8010550 | Трубка | 1 |
| 08 | 8010551 | Трубка | 1 |
| 09 | 4055086 | Шланг | 4 |
| 10 | 94-1304 | Адаптер | 4 |
| 11 | 4053610 | Защитный кожух | 2 |
| 12 | 4061743 | Шайба | 2 |
| 13 | 4053595 | Хомут трубки | 2 |
| 13 | 4053595 | Хомут трубки | 4 |
| 14 | 4053596 | Хомут трубки | 4 |
| 15 | M111250 | Болт | 6 |
| 15 | M111250 | Болт | 8 |
| 16 | A590912 | Пружинная шайба | 6 |
| 16 | A590912 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH061 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
