Масляный радиатор трубопроводы — HITACHI UH061

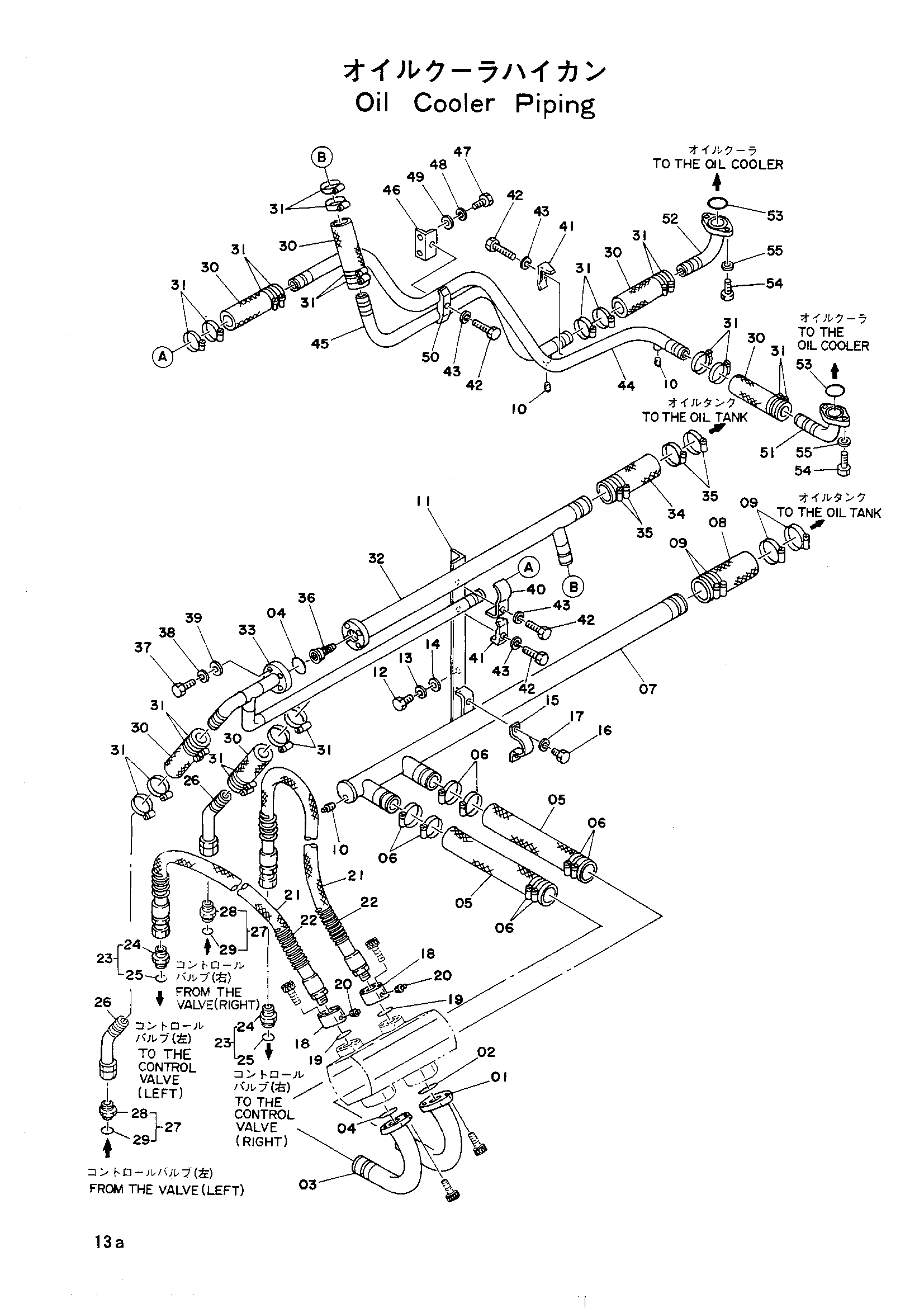

Заводская схема «Масляный радиатор трубопроводы» для HITACHI UH061. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8010560	Всасывающая трубка	1
02	A811060	Уплотнительное кольцо	1
03	8010559	Всасывающая трубка	1
04	A811050	Уплотнительное кольцо	2
05	4078605	Резиновый шланг	2
06	4504198	Зажим шланг	8
07	8010561	Всасывающая трубка	1
08	4033342	Шланг	1
09	4504491	Хомут шланга	4
10	J75282	Пробка масляный	3
11	8009114	Опора	1
12	M111225	Болт	2
13	A590912	Пружинная шайба	2
14	A590112	Шайба	2
15	4053865	Хомут трубки	1
16	M111016	Болт	2
17	A590910	Пружинная шайба	2
18	3010091	Фланец	2
19	A811040	Уплотнительное кольцо	2
20	94-2021	Пробка	2
21	4065780	Шланг	2
22	4053619	Защитный кожух	2
23	4065111	Адаптер	2
24	4065121	Адаптер	1
25	U12547U	О-ринг-в1530-12	1
26	9705706	Обратная трубка	2
27	4042041	Адаптер	2
28	4042021	Адаптер	1
29	4510188	Уплотнительное кольцо	1
30	4033339	Шланг	6
31	4011675	Зажим	24
32	8009108	Обратная трубка	1
33	8009109	Обратная трубка	1
34	4033341	Резиновый шланг	1
35	4504198	Зажим шланг	4
36	4065108	Клапан	1
37	M111036	Болт	4
38	A590910	Пружинная шайба	4
39	A590110	Шайба	4
40	4053697	Хомут трубки	1
41	4053598	Хомут трубки	2
42	M111271	Болт	4
43	A590912	Пружинная шайба	4
44	7005846	Обратная трубка	1
45	8011125	Обратная трубка	1
46	9705959	Опора	1
47	M111020	Болт	2
48	A590910	Пружинная шайба	2
49	A590110	Шайба	2
50	4053599	Хомут трубки	1
51	9706248	Обратная трубка	1
52	9706247	Обратная трубка	1
53	A811045	Уплотнительное кольцо	2
54	M111245	Болт	4
55	A590912	Пружинная шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH061 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
