Шестерённый насос — HITACHI UH061

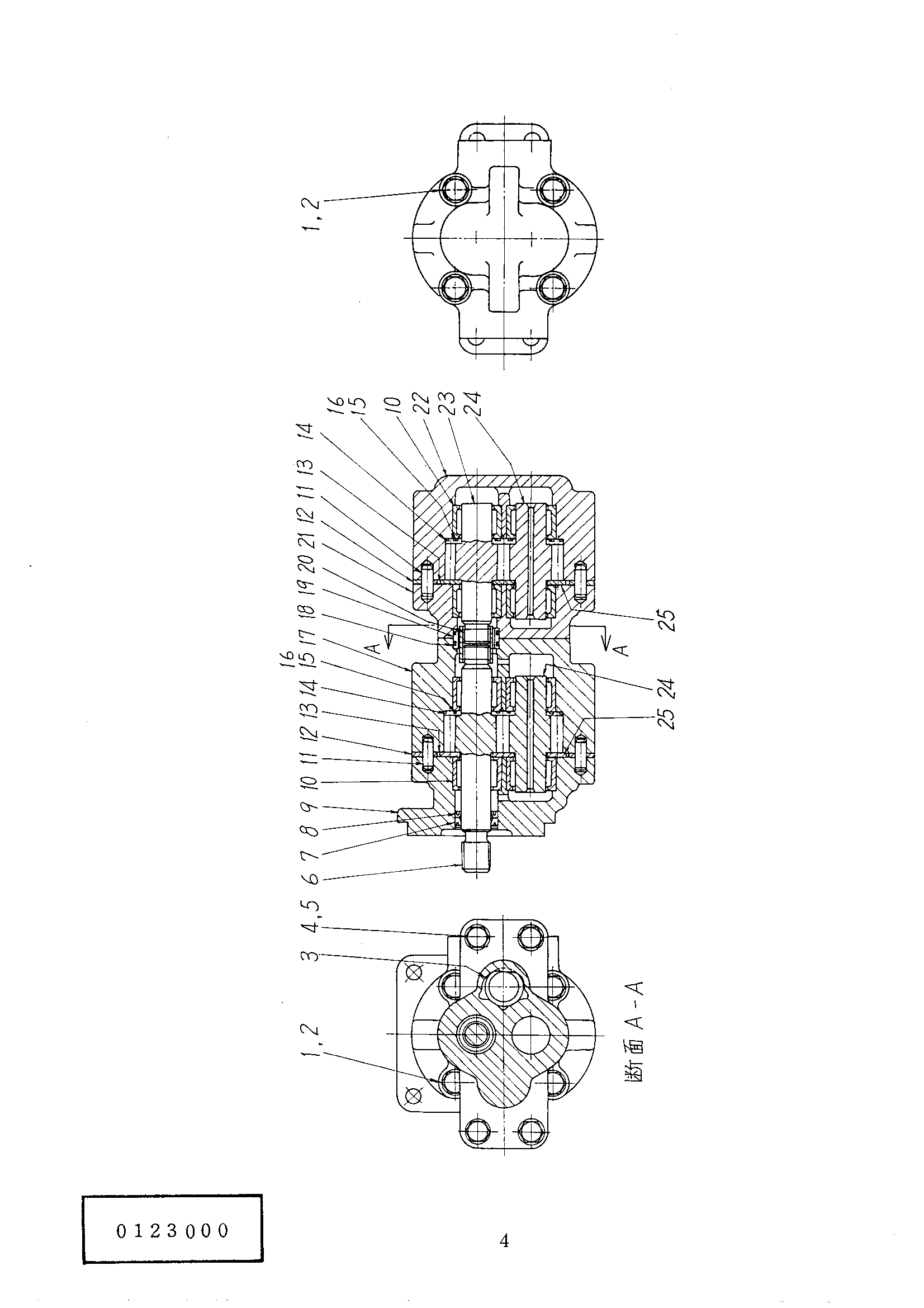

Заводская схема «Шестерённый насос» для HITACHI UH061. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4086005 | Шестерённый насос (17PR) | 1 | |
| 1 | 0121501 | Болт | 8 |
| 2 | 4008499 | Стопорная шайба | 8 |
| 3 | 0121502 | Уплотнительное кольцо | 1 |
| 4 | 4008500 | Болт | 4 |
| 5 | 4008501 | Стопорная шайба | 4 |
| 7 | 0121503 | Пылезащитное уплотнение | 1 |
| 8 | 0121504 | Масляное уплотнение | 1 |
| 10 | 0121505 | Подшипник неедле | 8 |
| 12 | 0121506 | Проставка | 2 |
| 13 | 0121507 | Уплотнительное кольцо | 2 |
| 14 | 0121508 | Пластина | 2 |
| 15 | 4008511 | Опорное кольцо | 2 |
| 16 | 4008512 | Уплотнительное кольцо | 2 |
| 18 | 4008514 | Уплотнительное кольцо | 2 |
| 19 | 4008515 | Втулка | 1 |
| 20 | 0121509 | Муфта | 1 |
| 25 | 0121510 | Пластина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH061 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
