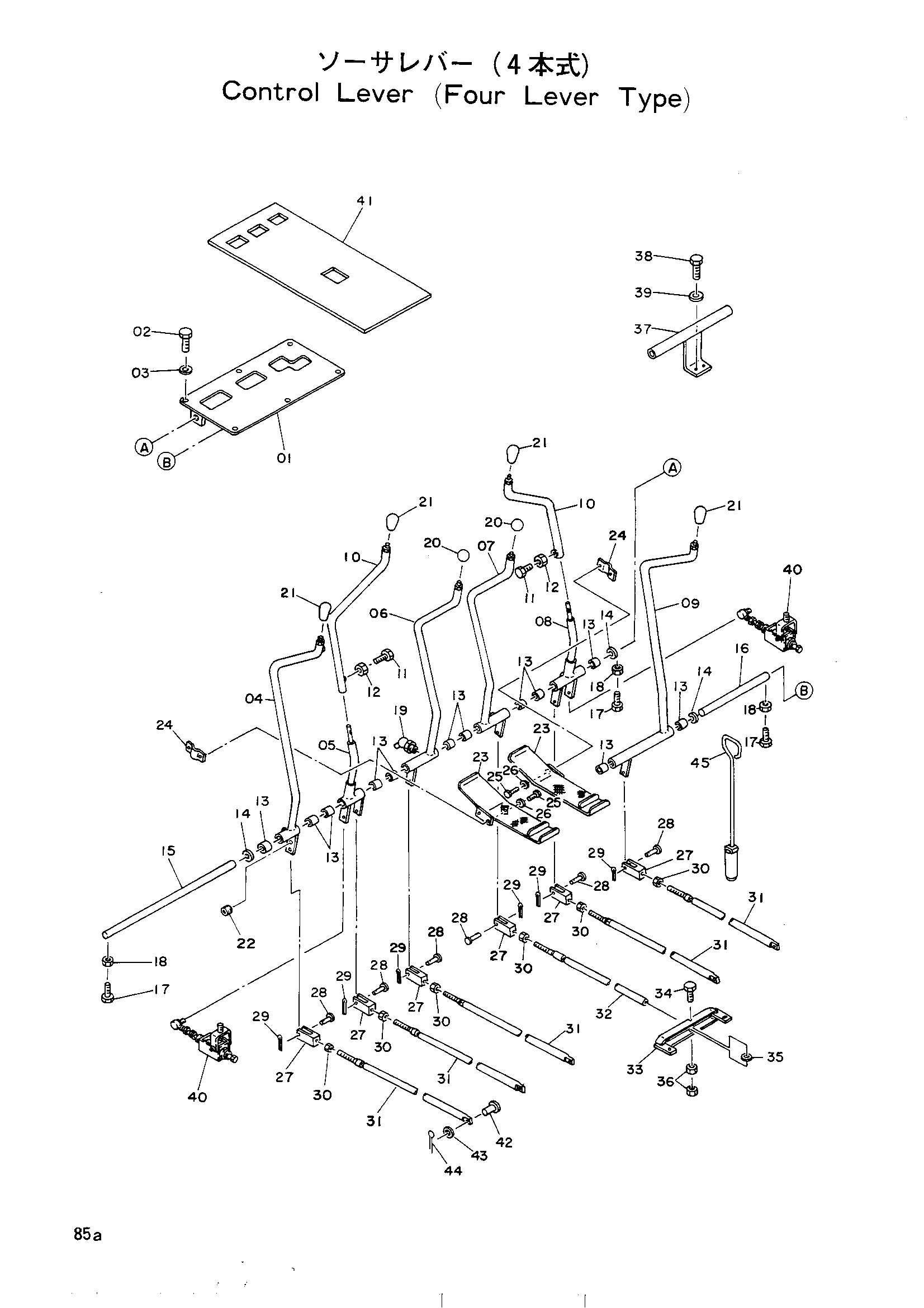

Рычаг управления (4-рычаг тип) — HITACHI UH061

Заводская схема «Рычаг управления (4-рычаг тип)» для HITACHI UH061. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7005313	Кронштейн	1
02	M111020	Болт	8
03	A590910	Пружинная шайба	8
04	7005314	Рычаг поворот	1
05	7006659	Рычаг рукоять	1
06	7005316	Рычаг травелинг L	1
07	7005317	Рычаг травелинг R	1
08	7006660	Рычаг ковш	1
09	7005319	Рычаг стрела	1
10	7001787	Рычаг	2
11	M111032	Болт	2
12	M501008	Гайка	2
13	4063692	Игольчатый подшипник	12
14	A590120	Шайба	3
15	4064008	Палец	1
16	4064009	Палец	1
17	M111028	Болт	5
18	M501008	Гайка	5
19	J75581	Штуцер	6
20	499845	Рукоятка	2
21	4075191	Рукоятка	4
22	487081	Резиновая втулка	1
23	87646	Педаль	2
24	4507563	Опора	2
25	M111025	Болт	4
26	A590910	Пружинная шайба	4
27	M981266	Концевой вилка	6
28	A741232	Палец	6
29	A764020	Шплинт	6
30	M501210	Гайка	6
31	4069536	Шток	5
32	9706295	Шток	1
33	8010577	Тяга	1
34	M111056	Болт	1
35	A590110	Шайба	1
36	M501008	Гайка	2
37	9706294	Стойка	1
38	M111022	Болт	2
39	A590910	Пружинная шайба	2
40	9022724	Феелинг устройство	2
41	3012283	Коврик	1
42	990922	Палец	7
43	992407	Шайба	7
44	990923	Шплинт	7
45	9707177	Блокировка поворот	1

Для точного подбора сообщите каталожный номер, модель HITACHI UH061 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
