Гусеница — HITACHI UH061

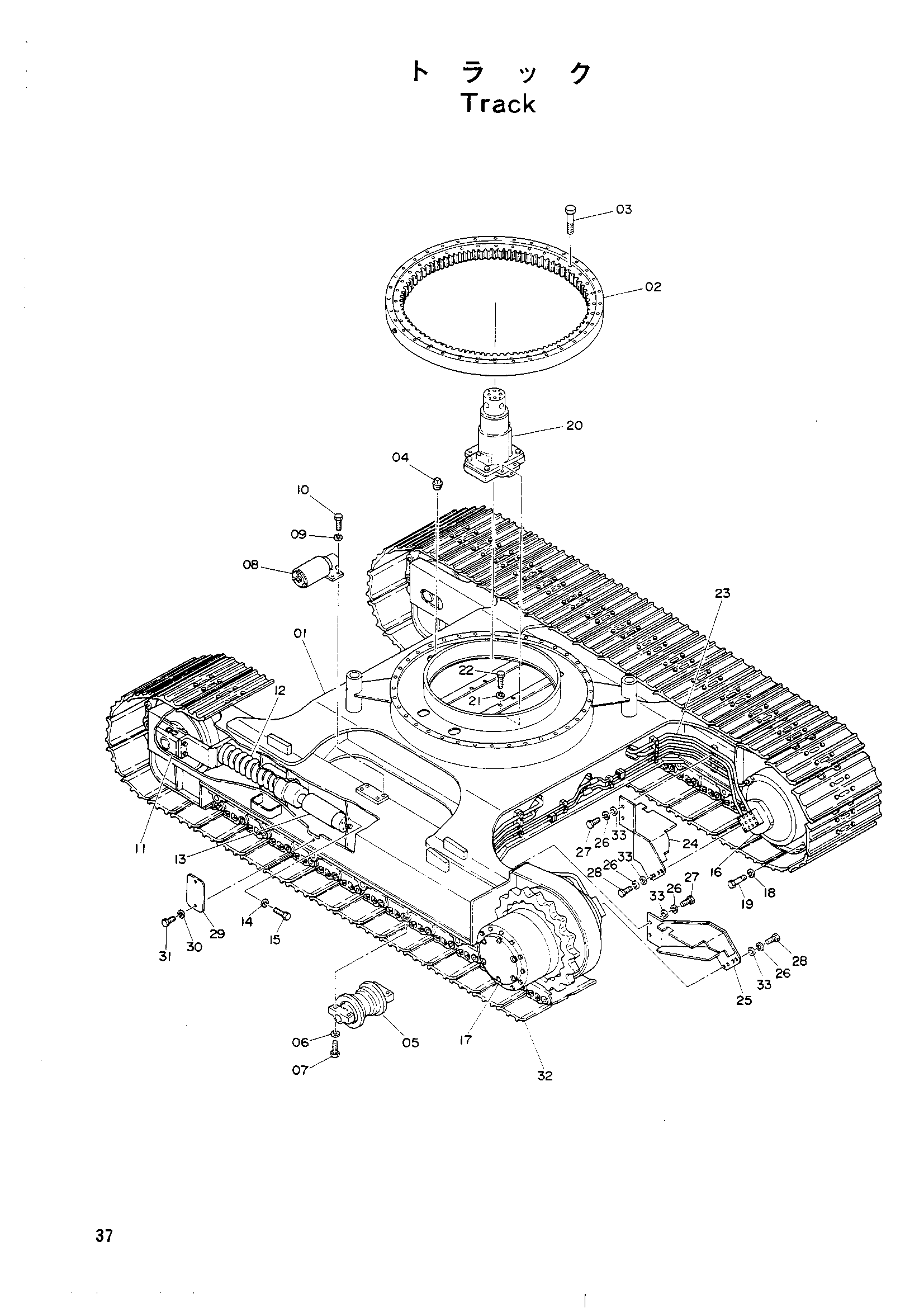

Заводская схема «Гусеница» для HITACHI UH061. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6002531 | Гусеничная рама | 1 |
| 02 | 9019241 замена: 9023670 | Подшипник поворот | 1 |
| 02 | 9023670 | Подшипник поворот | 1 |
| 03 | M121800 | Болт | 36 |
| 04 | 94-2028 | Пробка | 1 |
| 05 | 9019471 | Каток в сборе | 12 |
| 06 | A590916 | Пружинная шайба | 48 |
| 07 | M121680 | Болт | 48 |
| 08 | 9021130 | Каток верхний | 2 |
| 09 | A590912 | Пружинная шайба | 8 |
| 10 | M121236 | Болт | 8 |
| 11 | 9023359 | Направляющее колесо в сборе | 2 |
| 12 | 9019466 | Гусеница пружина в сборе | 2 |
| 13 | 9019582 | Механизм натяжения в сборе | 2 |
| 14 | A590912 | Пружинная шайба | 8 |
| 15 | M111240 | Болт | 8 |
| 16 | 9019413 | Ходовой устройство в сборе | 1 |
| 17 | 9019414 | Ходовой устройство в сборе | 1 |
| 18 | A590916 | Пружинная шайба | 32 |
| 19 | M121671 | Болт | 32 |
| 20 | 9022752 | Центральный коллектор в сборе | 1 |
| 21 | A590916 | Пружинная шайба | 4 |
| 22 | M211640 | Болт | 4 |
| 23 | 9022753 | Ходовой трубопроводы в сборе | 1 |
| 24 | 7005735 | Крышка | 1 |
| 25 | 7005736 | Крышка | 1 |
| 26 | A590912 | Пружинная шайба | 8 |
| 27 | M111256 | Болт | 4 |
| 28 | M111222 замена: A590112 | Болт | 4 |
| 28 | M111222 замена: M111225 | Болт | 4 |
| 28 | M111225 | Болт | 4 |
| 29 | 4505649 | Крышка | 2 |
| 30 | A590910 | Пружинная шайба | 4 |
| 31 | M111020 | Болт | 4 |
| 31 | M111025 | Болт | 4 |
| 32 | 9019742 | Трукк тяга в сборе(510) | 2 |
| 33 | A590112 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH061 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
