Гидромотор поворота — HITACHI UH061

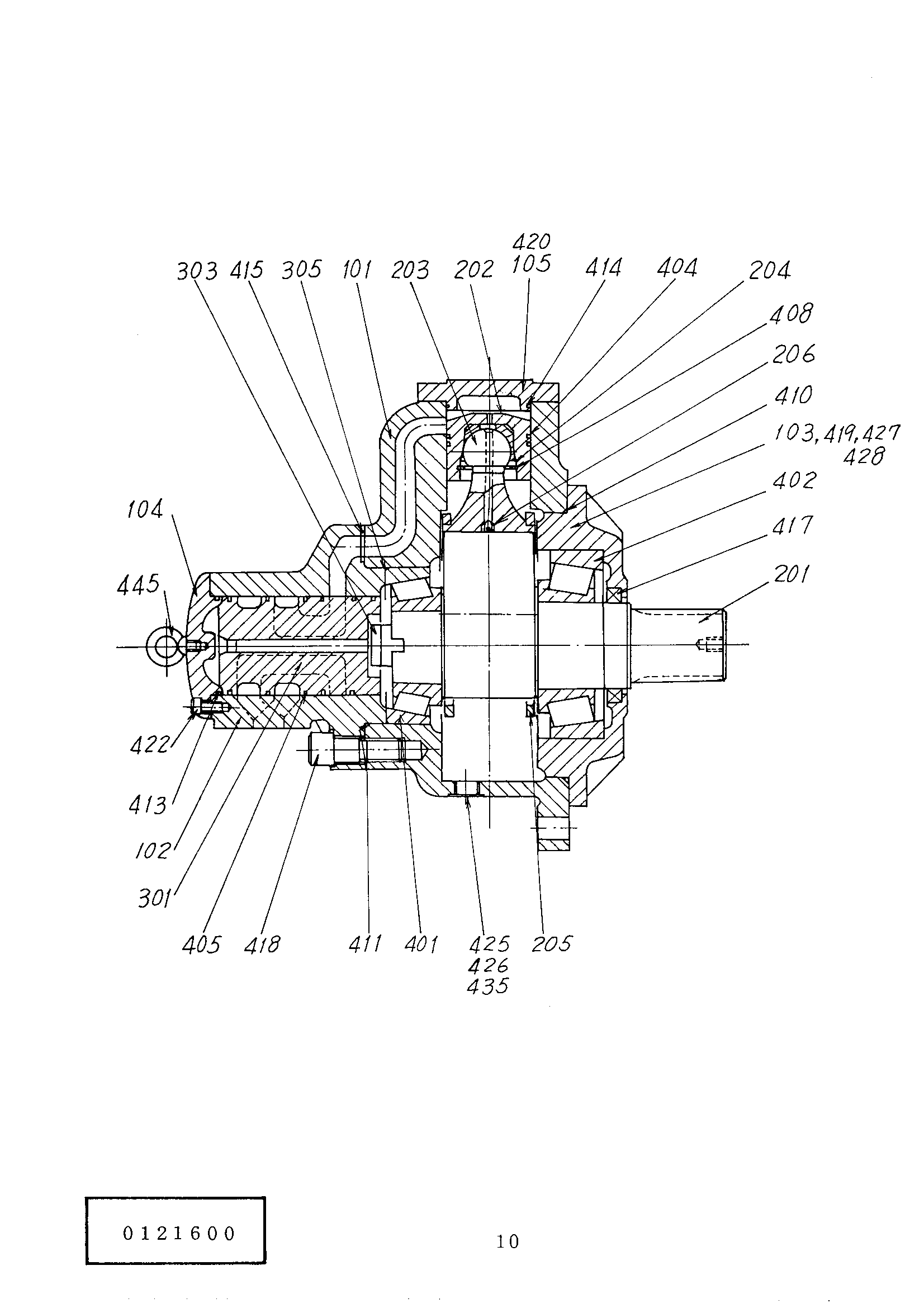

Заводская схема «Гидромотор поворота» для HITACHI UH061. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4065305 | Гидромотор в сборе(в сборе P/но.оф 11 TO 15 пагес | 1 | |
| 4077909 | Гидромотор плунжер (SX507BM-120) | 1 | |
| 101 | 0121601 | Корпус | 1 |
| 102 | 4513487 | Корпус | 1 |
| 103 | 0121602 | Крышка передний | 1 |
| 104 | 4513489 | Крышка задний | 1 |
| 105 | 0121603 | Крышка гидроцилиндр | 5 |
| 201 | 0121604 | Вал кранк | 1 |
| 202 | 0121605 | Поршень | 5 |
| 203 | 0121606 | Конрод | 5 |
| 204 | 4003099 | Кольцо блокировка | 5 |
| 205 | 0121607 | Кольцо | 2 |
| 206 | 4003101 | Кхоке | 5 |
| 301 | 0121608 | Клапан | 1 |
| 303 | 0121609 | Куплинг | 1 |
| 305 | 4003104 | Регулировочная шайба | 1 |
| 401 | 0121610 | Подшипник ROL | 1 |
| 402 | 0121611 | Подшипник ROL | 1 |
| 404 | 0121612 | Поршневое кольцо | 10 |
| 405 | 0121613 | Поршневое кольцо | 12 |
| 408 | 4003109 | Кольцо блокировка(JIS B2804 52) | 5 |
| 410 | 0121614 | Уплотнительное кольцо | 1 |
| 411 | A810140 | Уплотнительное кольцо(JIS B2401 1AG140) | 1 |
| 413 | A810085 | Уплотнительное кольцо(JIS B2401 1AG85) | 1 |
| 414 | A811070 | Уплотнительное кольцо(JIS B2401 1BG70) | 5 |
| 415 | A811025 | Уплотнительное кольцо(JIS B2401 1BG25) | 5 |
| 417 | 4039277 | Масляное уплотнение | 1 |
| 418 | 0121615 | Болт с внутренним шестигранником | 5 |
| 419 | 0121616 | Болт с внутренним шестигранником | 10 |
| 420 | 0102106 | Болт с внутренним шестигранником | 50 |
| 422 | 4513264 | Болт разъём(JIS B1176 M8XP125-20) | 5 |
| 425 | 4513262 | Разъём | 1 |
| 426 | 4513263 | Уплотнительная шайба | 4 |
| 427 | 0121617 | Винт | 2 |
| 428 | 0121619 | Палец | 8 |
| 435 | 4513261 | Пробка | 3 |
| 445 | 0121618 | Болт проушина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH061 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
