Ходовой трубопроводы — HITACHI UH061

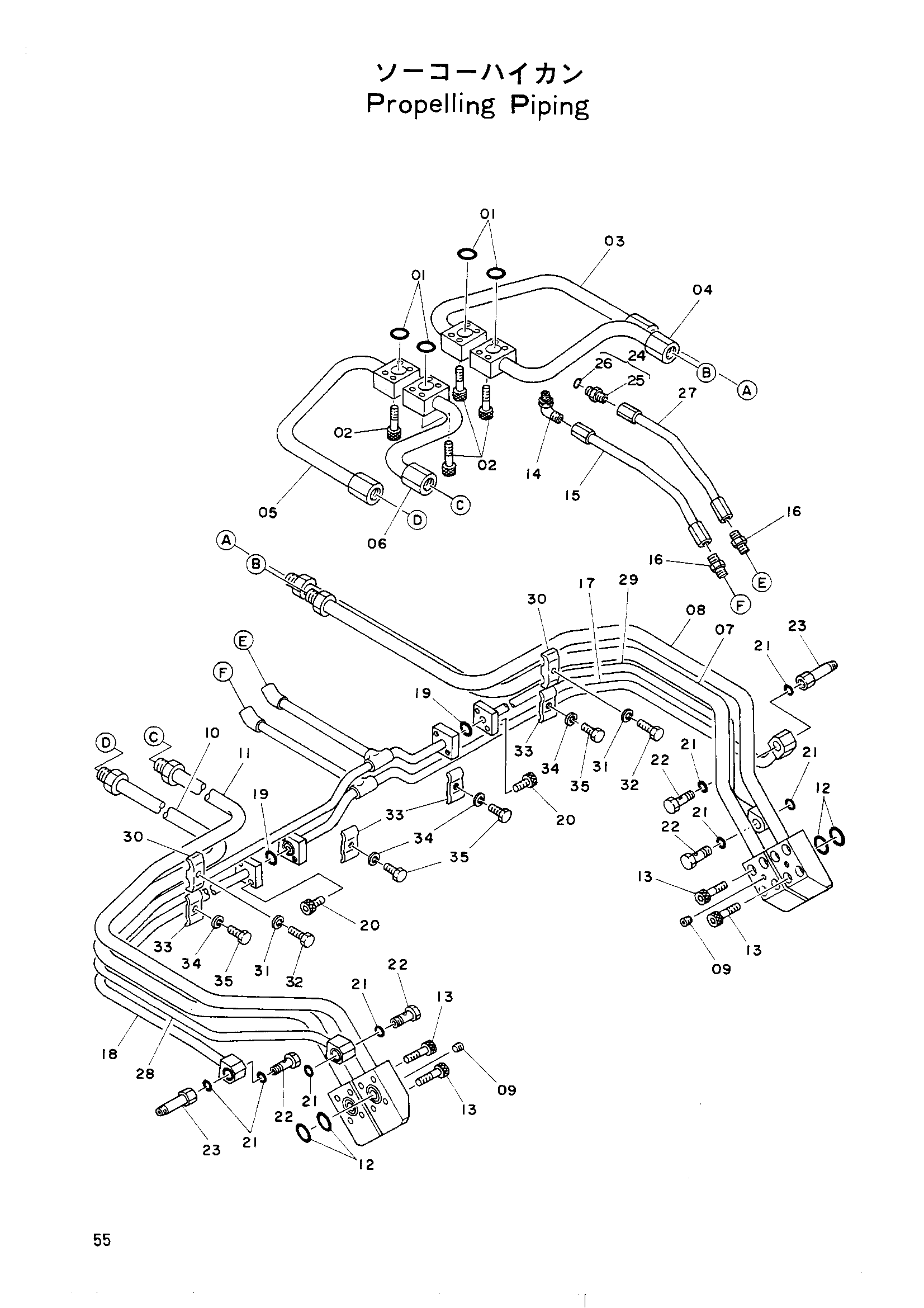

Заводская схема «Ходовой трубопроводы» для HITACHI UH061. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9022753	Ходовой трубопроводы в сборе	1
01	A811030	Уплотнительное кольцо	4
02	M341056	Болт	16
03	9707027 замена: 8012247	Трубка	1
03	9707027 замена: 9708114	Трубка	1
03	9708114	Трубка	1
04	9707026	Трубка	1
05	9707025 замена: 8012248	X9707025	1
05	9707025 замена: 9708113	X9707025	1
05	9708113	Трубка	1
06	9707024	Трубка	1
07	8011154 замена: 8012247	Трубка	1
07	8011154 замена: 9708114	Трубка	1
07	8012247	Трубка	1
08	8011155	Трубка	1
09	94-2010	Пробка	4
10	8011156 замена: 8012248	Трубка	1
10	8011156 замена: 9708113	Трубка	1
10	8012248	Трубка	1
11	8011157	Трубка	1
12	A811035	Уплотнительное кольцо	4
13	M341450	Болт с внутренним шестигранником	16
14	4037761	Угловой штуцер	1
15	9707029	Трубка	1
16	94-1302	Адаптер	2
17	8011158	Трубка	1
18	8011159	Трубка	1
19	A811025	Уплотнительное кольцо	2
20	M351040	Болт	4
21	954493	Уплотнительное кольцо	8
22	4055998	Болт	4
23	4072323	Адаптер	2
24	4042031	Адаптер	1
25	4042011	Адаптер	1
26	4509180	Уплотнительное кольцо	1
27	9707028	Трубка	1
28	8011160	Трубка	1
29	8011161	Трубка	1
30	4053597	Хомут трубки	2
31	A590912	Пружинная шайба	2
32	M111250	Болт	2
33	4074117	Хомут трубки	4
34	A590912	Пружинная шайба	4
35	M111232 замена: M111236	Болт	4
35	M111236	Болт	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH061 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
