Ходовой трубопроводы — HITACHI UH053M

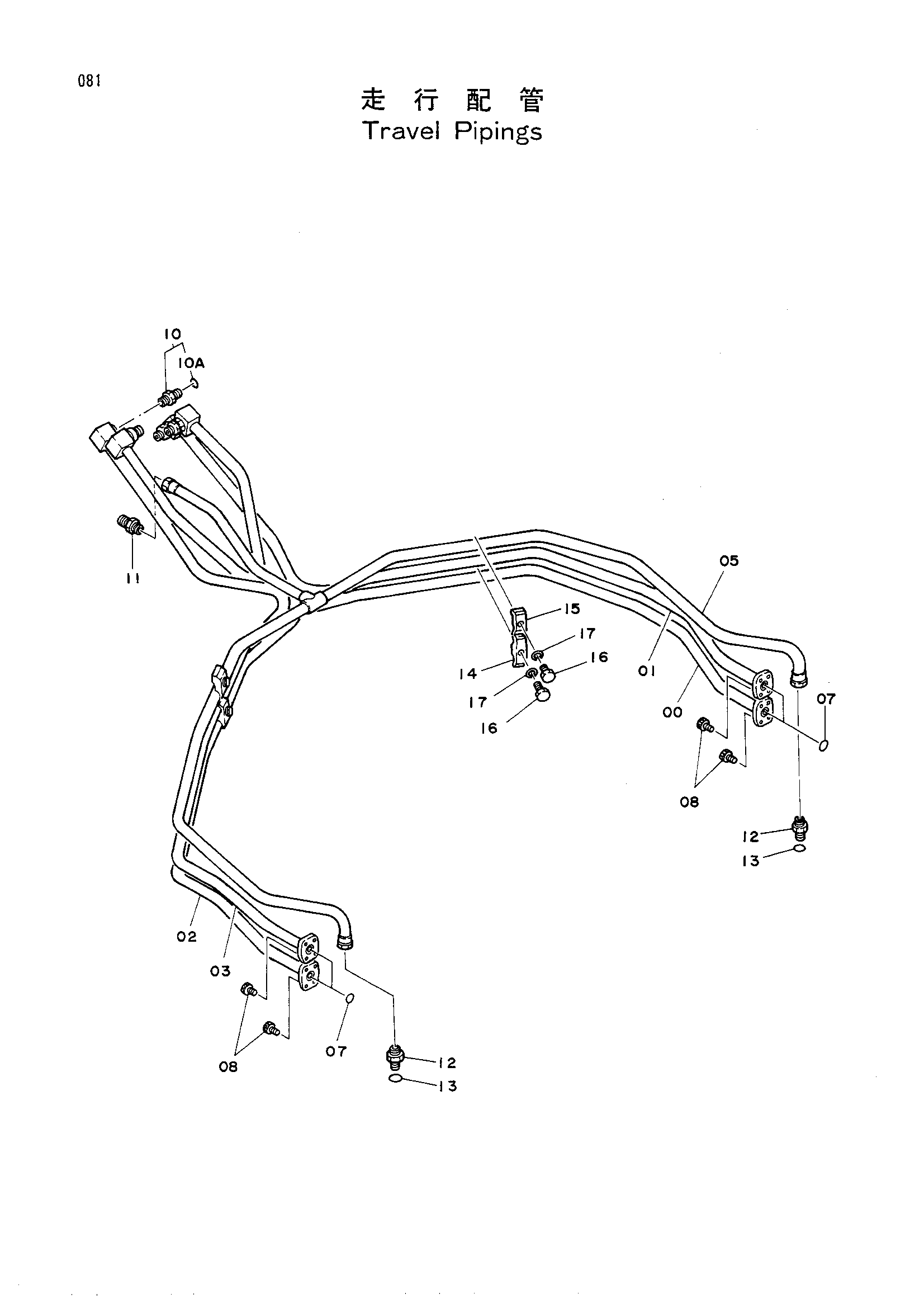

Заводская схема «Ходовой трубопроводы» для HITACHI UH053M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8029202 | Трубка | 1 |
| 01 | 8029200 | Трубка | 1 |
| 02 | 8029201 | Трубка | 1 |
| 03 | 8029199 | Трубка | 1 |
| 05 | 8029198 | Трубка дренажный | 1 |
| 07 | A811030 | Уплотнительное кольцо | 4 |
| 08 | M341040 | Болт с внутренним шестигранником | 16 |
| 10 | 4042032 | Адаптер | 4 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 94-1302 | Адаптер | 1 |
| 12 | 4097109 | Адаптер | 2 |
| 13 | 954493 | Уплотнительное кольцо | 2 |
| 14 | 4053593 | Хомут трубки | 2 |
| 15 | 4138227 | Хомут трубки | 2 |
| 16 | J901040 | Болт | 4 |
| 17 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH053M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
