Механизм натяжения — HITACHI UH053M

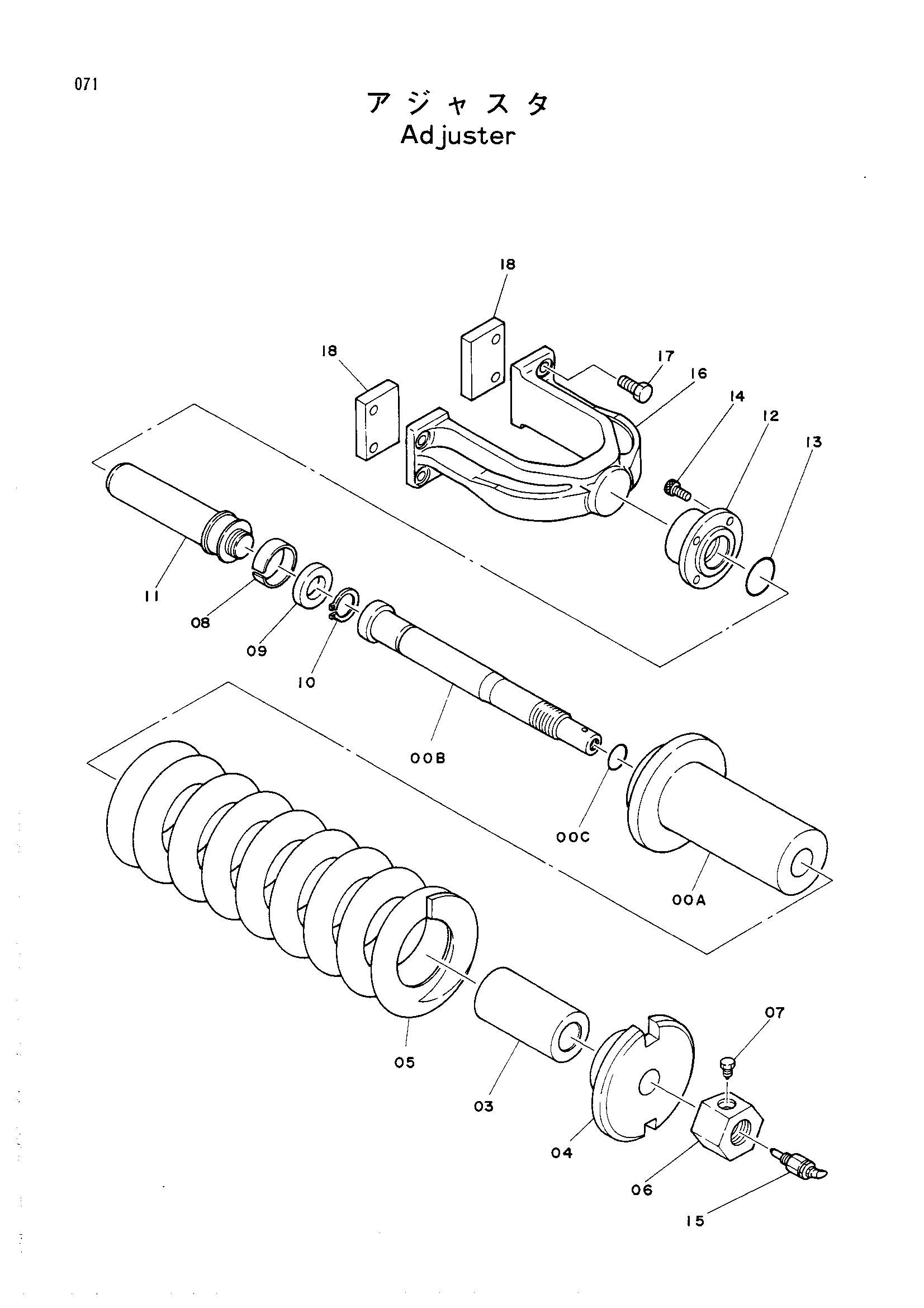

Заводская схема «Механизм натяжения» для HITACHI UH053M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9052990 | Механизм натяжения в сборе | 2 | |
| 00A | 3028459 | Гидроцилиндр | 1 |
| 00A-C | 9058239 | Гидроцилиндр | 1 |
| 00B | 3028460 | Шток | 1 |
| 00B | 3033794 | Шток | 1 |
| 00C | 985097 | Уплотнительное кольцо | 1 |
| 03 | 4153515 | Проставка | 1 |
| 04 | 3028461 | Шайба | 1 |
| 05 | 3028462 | Пружина | 1 |
| 06 | 4153517 | Гайка | 1 |
| 06 | 4180929 | Гайка | 1 |
| 07 | 4081259 | Болт | 1 |
| 08 | 4153518 | Износостойкое кольцо | 1 |
| 09 | 4153519 | U-образная манжета | 1 |
| 10 | 991345 | Стопорное кольцо | 1 |
| 11 | 3028464 | Шток поршня | 1 |
| 12 | 4153520 | Фланец | 1 |
| 13 | A811060 | Уплотнительное кольцо | 1 |
| 14 | M341025 | Болт с внутренним шестигранником | 4 |
| 15 | 9048035 | Клапан | 1 |
| 16 | 1007845 | Вилка | 1 |
| 17 | J901660 | Болт | 4 |
| 18 | 4155215 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH053M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
