Стрела — HITACHI UH053M

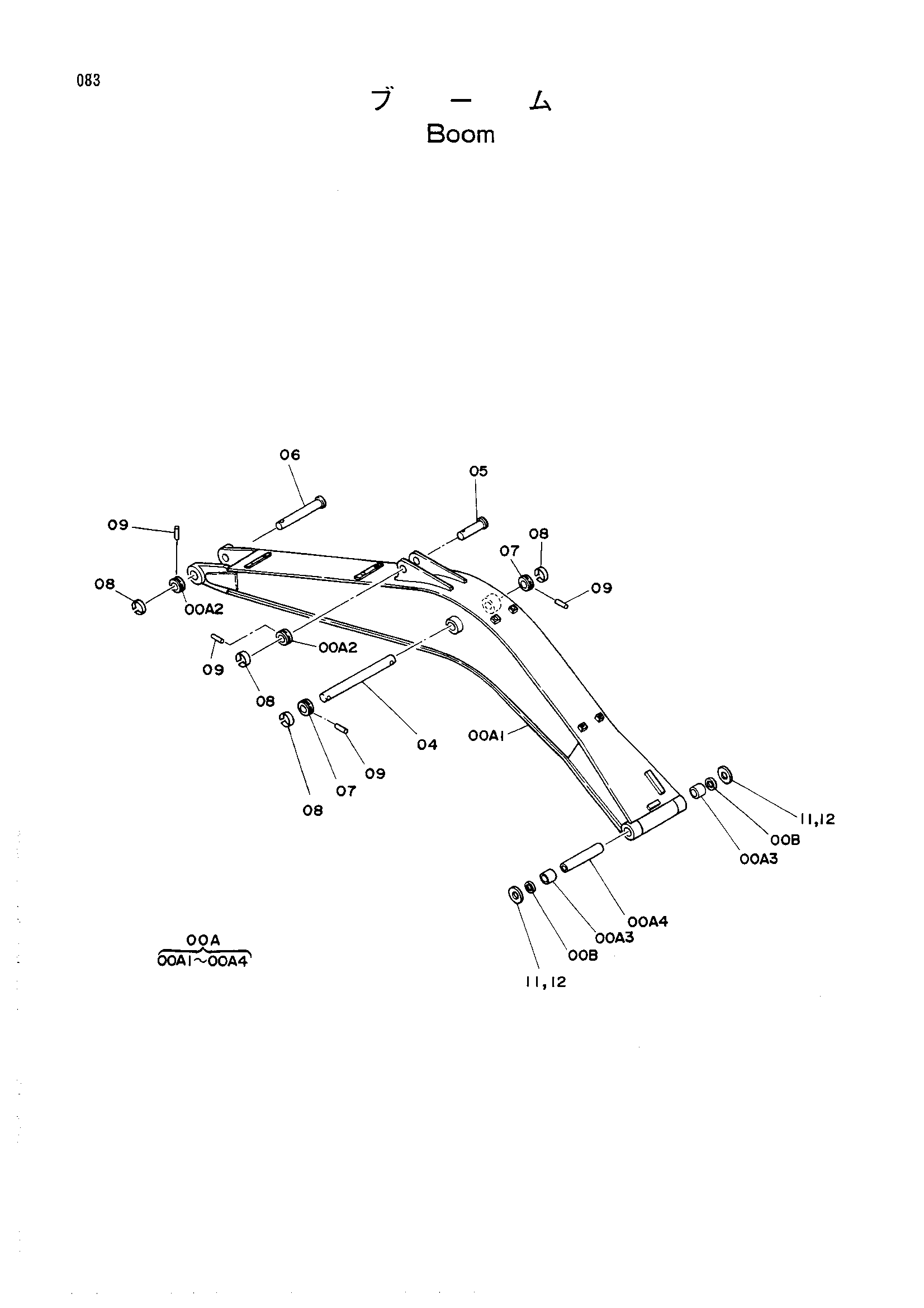

Заводская схема «Стрела» для HITACHI UH053M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 9052746 | Стрела | 1 |
| 00A1 | 6006281 | Стрела | 1 |
| 00A2 | 4124573 | Ограничитель | 2 |
| 00A3 | 4146089 | Втулка | 2 |
| 00A4 | 4124574 | Трубка | 1 |
| 00A-B | 9056145 | Стрела в сборе | 1 |
| 00B | 4065687 | Пылезащитное уплотнение | 2 |
| 04 | 3028339 | Палец | 1 |
| 05 | 3028341 | Палец | 1 |
| 06 | 3028340 | Палец | 1 |
| 07 | 4124573 | Ограничитель | 2 |
| 08 | 4065688 | Кольцо | 4 |
| 09 | 4065689 | Палец | 4 |
| 11 | 4075359 | Шайба 1.0 | 2 |
| 12 | 4075360 | Шайба 2.0 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH053M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
