Гидроцилиндр ковша — HITACHI UH053M

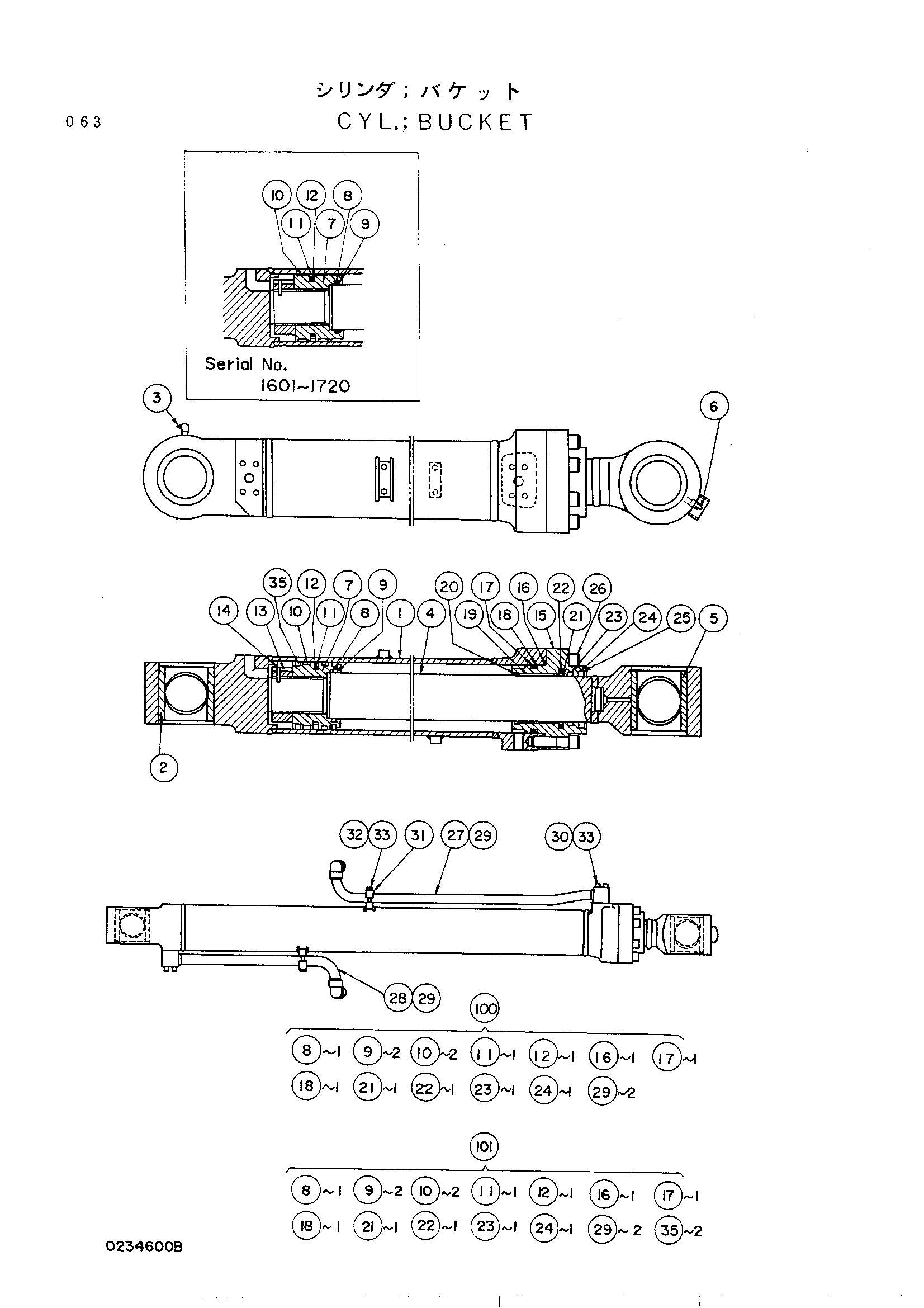

Заводская схема «Гидроцилиндр ковша» для HITACHI UH053M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3029579 | Гидроцилиндр ковша | 1 | |
| 1 | 0234601 | Гидроцилиндр. трубка | 1 |
| 2 | 0234602 | Втулка | 1 |
| 3 | 0234603 | Штуцер | 1 |
| 4 | 0234604 | Шток поршня | 1 |
| 5 | 0207603 | Втулка | 1 |
| 6 | 0234605 | Штуцер | 1 |
| 7 | 0208203 замена: 0208221 | Поршень | 1 |
| 7 | 0208203 замена: 0208222 | Поршень | 1 |
| 7 | 0208221 | Поршень ковш | 1 |
| 8 | A811065 | Уплотнительное кольцо | 1 |
| 9 | 0208219 | Опорное кольцо | 2 |
| 10 | 0208204 | Износостойкое кольцо | 2 |
| 11 | 0208205 | Уплотнение | 1 |
| 12 | 0208206 | Уплотнительное кольцо | 1 |
| 13 | 0234606 | Гайка | 1 |
| 14 | 0208208 | Кольцо блокировка | 1 |
| 15 | 0208209 | Крышка | 1 |
| 16 | A811100 | Уплотнительное кольцо | 1 |
| 17 | 954488 | Уплотнительное кольцо | 1 |
| 18 | 0208210 | Опорное кольцо | 1 |
| 19 | 0208211 | Втулка | 1 |
| 20 | 0208212 | Стопорное кольцо | 1 |
| 21 | 0208213 | Уплотнение | 1 |
| 22 | 0208214 | Уплотнительное кольцо | 1 |
| 23 | 0208215 | U-образная манжета | 1 |
| 24 | 0208216 | Пылезащитное уплотнение | 1 |
| 25 | 0207615 | Стопорное кольцо | 1 |
| 26 | 0207621 замена: M341456 | Болт с внутренним шестигранником | 8 |
| 27 | 0234607 | Трубка | 1 |
| 28 | 0208218 | Трубка | 1 |
| 29 | 4028265 | Уплотнительное кольцо | 2 |
| 30 | 0207624 замена: M340850 | Болт с внутренним шестигранником | 8 |
| 31 | 0207630 | Хомут трубки | 2 |
| 32 | 0207631 замена: J900840 | Болт | 4 |
| 33 | 0207632 замена: A590908 | Пружинная шайба | 12 |
| 35 | 0208222 | Кольцо пыль | 2 |
| 100 | 4163164 замена: 4184191 | Комплект уплотнений | 1 |
| 101 | 4184191 замена: 0208222 | Комплект уплотнение(ковш | 1 |
| 101 | 4184191 замена: 4163164 | Комплект уплотнение(ковш | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH053M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
