Гидролинии рабочего оборудования — HITACHI UH053M

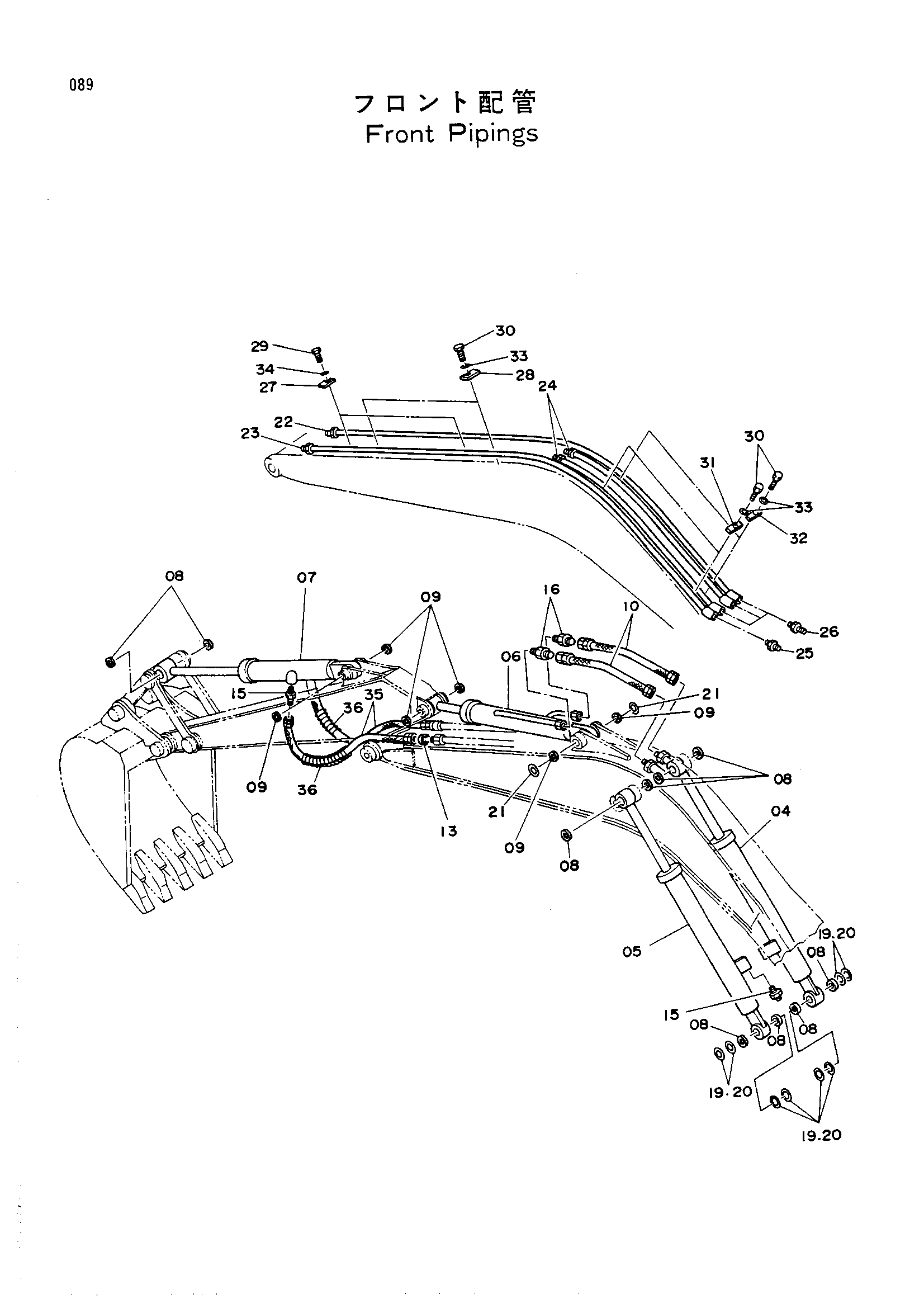

Заводская схема «Гидролинии рабочего оборудования» для HITACHI UH053M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 3028272 | Гидроцилиндр стрелы (правый) | 1 |
| 05 | 3028271 | Гидроцилиндр стрелы (левый) | 1 |
| 06 | 3028273 | Гидроцилиндр рукояти | 1 |
| 07 | 3029579 | Гидроцилиндр ковша | 1 |
| 08 | 4065687 | Пылезащитное уплотнение | 10 |
| 09 | 4094086 | Пылезащитное уплотнение | 6 |
| 10 | 4121888 | Шланг | 2 |
| 13 | 4061743 | Шайба | 1 |
| 15 | 94-1303 | Адаптер | 6 |
| 16 | 94-1304 | Адаптер | 2 |
| 19 | 4075357 | Шайба 1.0 | 4 |
| 20 | 4075358 | Шайба 2.0 | 4 |
| 21 | 4179807 | Шайба1.0 | 2 |
| 22 | 8028201 | Трубка | 1 |
| 23 | 8028200 | Трубка | 1 |
| 24 | 9719334 | Трубка | 2 |
| 25 | 94-1303 | Адаптер | 1 |
| 26 | 94-1304 | Адаптер | 3 |
| 27 | 4053594 | Хомут трубки | 2 |
| 28 | 4053595 | Хомут трубки | 2 |
| 29 | J901040 | Болт | 2 |
| 30 | J901250 | Болт | 6 |
| 31 | 4141806 | Хомут трубки | 2 |
| 32 | 4053596 | Хомут трубки | 2 |
| 33 | A590912 | Пружинная шайба | 6 |
| 34 | A590910 | Пружинная шайба | 2 |
| 35 | 4156494 | Шланг | 2 |
| 36 | 4070691 | Защита шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH053M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
