Основные гидролинии (2) — HITACHI UH053M

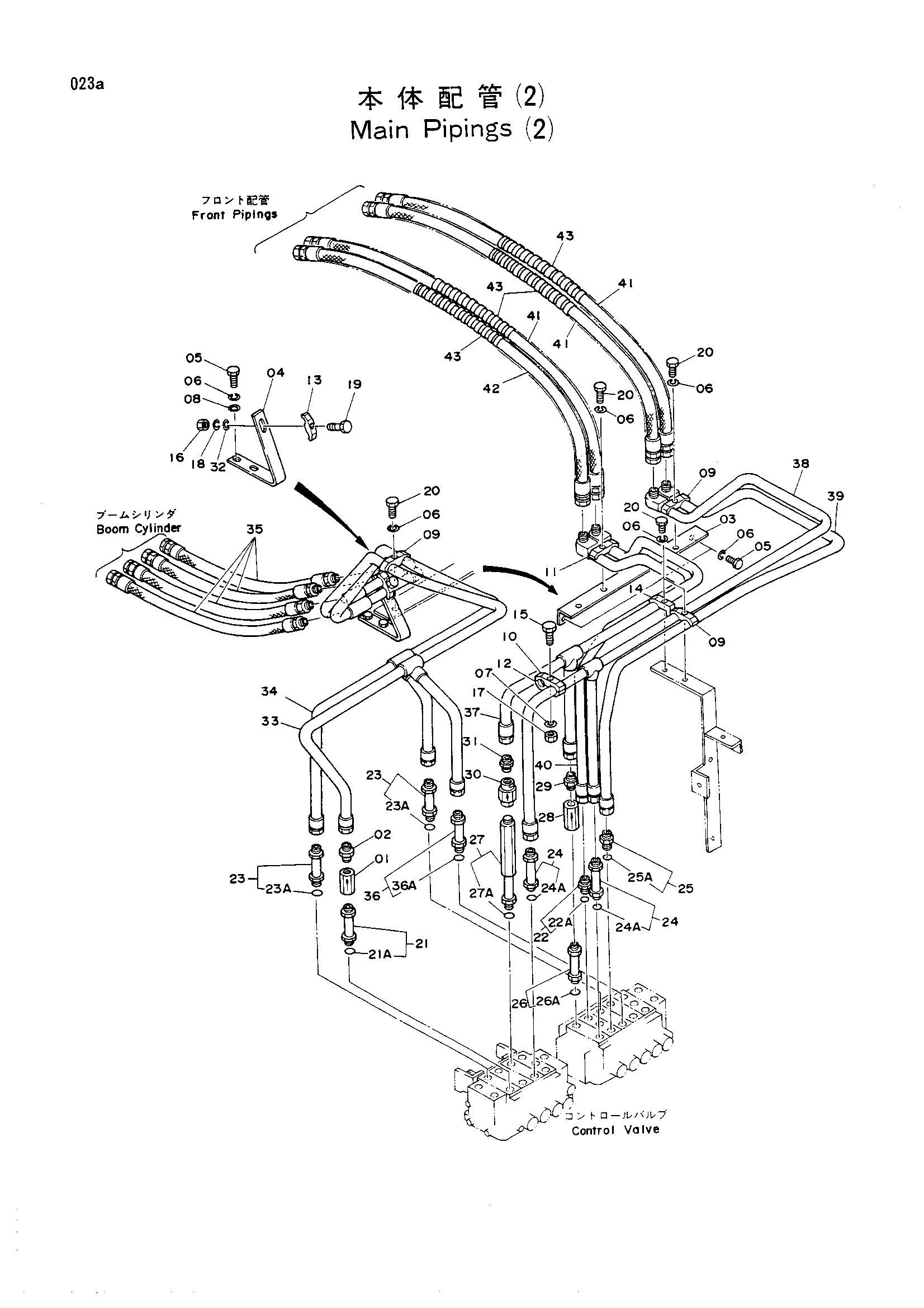

Заводская схема «Основные гидролинии (2)» для HITACHI UH053M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9034570 | Обратный клапан | 1 |
| 02 | 94-1303 | Адаптер | 1 |
| 03 | 9719247 | Опора | 1 |
| 04 | 4137779 | Опора | 1 |
| 05 | J901225 | Болт | 4 |
| 06 | A590912 | Пружинная шайба | 9 |
| 07 | A590912 | Пружинная шайба | 1 |
| 08 | A590112 | Шайба | 2 |
| 09 | 4053596 | Хомут трубки | 3 |
| 10 | 4053596 | Хомут трубки | 1 |
| 11 | 4141806 | Хомут трубки | 1 |
| 12 | 4141806 | Хомут трубки | 1 |
| 13 | 4053593 | Хомут трубки | 1 |
| 14 | 4053595 | Хомут трубки | 1 |
| 15 | J901265 | Болт | 1 |
| 16 | J950010 | Гайка | 1 |
| 17 | J950012 | Гайка | 1 |
| 18 | A590910 | Пружинная шайба | 1 |
| 19 | J901060 | Болт | 1 |
| 20 | J901255 | Болт | 5 |
| 21 | 4156766 | Адаптер | 1 |
| 21A | U12547U | О-ринг-в1530-12 | 1 |
| 22 | 4100970 | Адаптер | 1 |
| 22A | U12547U | О-ринг-в1530-12 | 1 |
| 23 | 4094338 | Адаптер | 2 |
| 23A | U12547U | О-ринг-в1530-12 | 1 |
| 24 | 4065123 | Адаптер | 2 |
| 24A | U12547U | О-ринг-в1530-12 | 1 |
| 25 | 4065782 | Адаптер | 1 |
| 25A | U12547U | О-ринг-в1530-12 | 1 |
| 26 | 4125661 | Адаптер | 1 |
| 26A | U12547U | О-ринг-в1530-12 | 1 |
| 27 | 4137784 | Адаптер | 1 |
| 27A | U12547U | О-ринг-в1530-12 | 1 |
| 28 | 9034571 | Обратный клапан | 1 |
| 29 | 4125701 | Адаптер | 1 |
| 30 | 9023408 | Клапан замедленного возврата | 1 |
| 31 | 94-1304 | Адаптер | 1 |
| 32 | A590110 | Шайба | 1 |
| 33 | 8029447 | Трубка | 1 |
| 34 | 8028118 | Трубка | 1 |
| 35 | 4085503 | Шланг | 4 |
| 36 | 4163119 замена: 4175852 | Адаптер | 1 |
| 36 | 4175852 | Адаптер | 1 |
| 36A | U12547U | О-ринг-в1530-12 | 1 |
| 37 | 8028119 | Трубка | 1 |
| 38 | 8028120 | Трубка | 1 |
| 39 | 8028121 | Трубка | 1 |
| 40 | 8028122 | Трубка | 1 |
| 41 | 4150631 | Шланг | 3 |
| 42 | 4149930 | Шланг | 1 |
| 43 | 4044420 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH053M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
