Основные гидролинии (1) — HITACHI UH053M

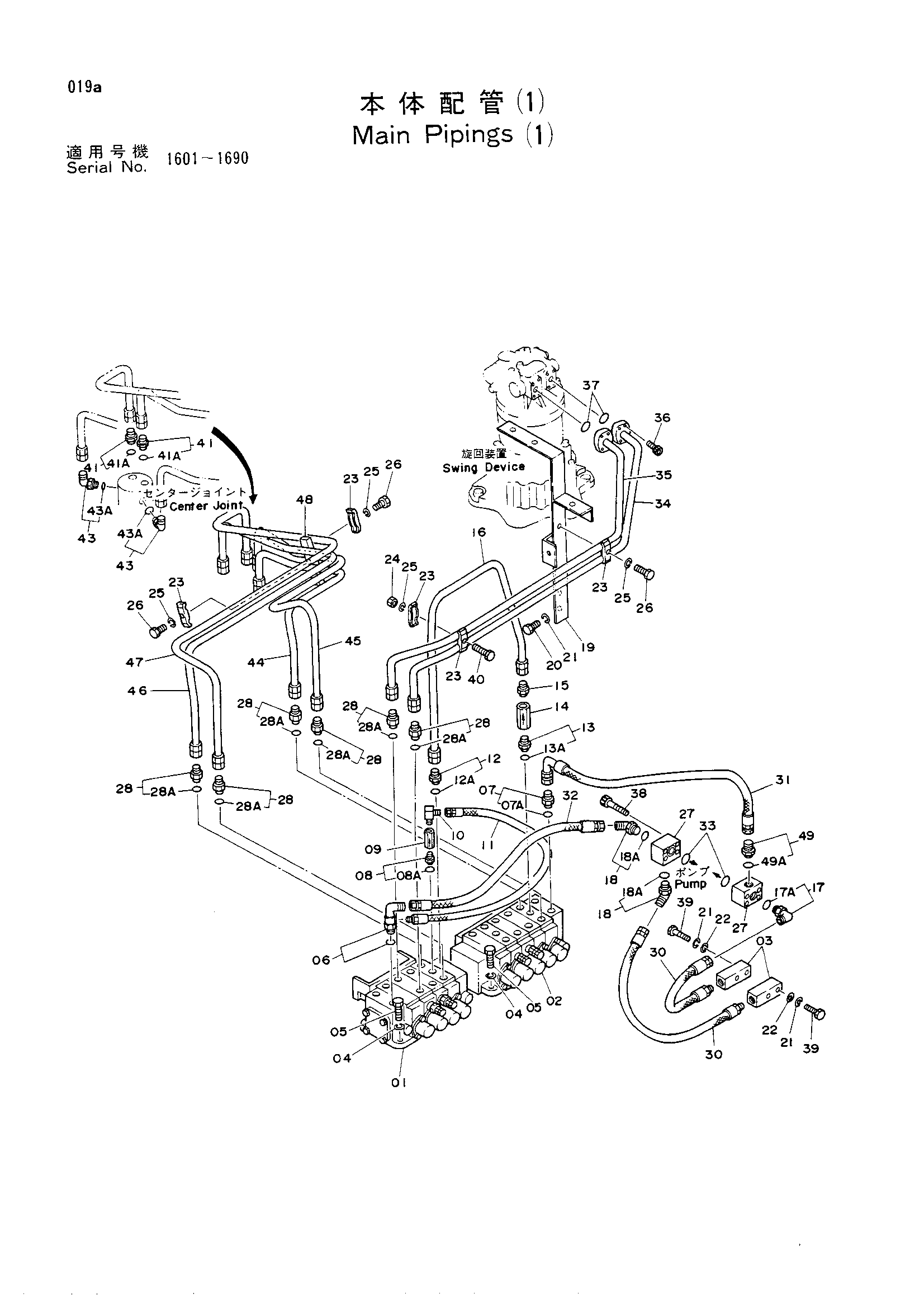

Заводская схема «Основные гидролинии (1)» для HITACHI UH053M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4150842 замена: 4173847 | Гидрораспределитель | 1 |
| 02 | 4150843 замена: 4173848 | Гидрораспределитель | 1 |
| 03 | 4102614 | Блок | 2 |
| 04 | A590912 | Пружинная шайба | 8 |
| 05 | J901240 | Болт | 8 |
| 06 | 4157861 | Угловой штуцер | 1 |
| 07 | 4042040 | Адаптер | 1 |
| 07A | U12547U | О-ринг-в1530-12 | 1 |
| 08 | 4152200 | Адаптер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4132836 | Обратный клапан | 1 |
| 10 | 94-1401 | Угловой штуцер | 1 |
| 11 | 4152080 | Шланг | 1 |
| 12 | 4042047 | Адаптер | 1 |
| 12A | R26906 | Уплотнительное кольцо | 1 |
| 13 | 4137781 | Адаптер | 1 |
| 13A | R26906 | Уплотнительное кольцо | 1 |
| 14 | 9034570 | Обратный клапан | 1 |
| 15 | 94-1303 | Адаптер | 1 |
| 16 | 8029012 замена: 4167061 | Трубка | 1 |
| 16 | 8029012 замена: 94-1503 | Трубка | 1 |
| 17 | 4065118 | Угловой штуцер | 1 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | 4102237 | Угловой штуцер | 2 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 8028232 | Опора | 1 |
| 20 | J901225 | Болт | 2 |
| 21 | A590912 | Пружинная шайба | 6 |
| 22 | A590112 | Шайба | 4 |
| 23 | 4053593 | Хомут трубки | 5 |
| 24 | J950010 | Гайка | 1 |
| 25 | A590910 | Пружинная шайба | 4 |
| 26 | J901045 | Болт | 3 |
| 27 | 3029957 | Блок | 2 |
| 28 | 4100970 | Адаптер | 6 |
| 28A | U12547U | О-ринг-в1530-12 | 1 |
| 30 | 4150735 | Шланг | 2 |
| 31 | 4116605 замена: 4119916 | Шланг | 1 |
| 31 | 4116605 замена: 4131418 | Шланг | 1 |
| 32 | 4121888 | Шланг | 1 |
| 33 | A811030 | Уплотнительное кольцо | 2 |
| 34 | 8028111 | Трубка | 1 |
| 35 | 8028112 | Трубка | 1 |
| 36 | M341036 | Болт с внутренним шестигранником | 8 |
| 37 | A811030 | Уплотнительное кольцо | 2 |
| 38 | M341056 | Болт с внутренним шестигранником | 8 |
| 39 | J901260 | Болт | 4 |
| 40 | J901050 | Болт | 1 |
| 41 | 4042032 | Адаптер | 2 |
| 41A | 4506418 | Уплотнительное кольцо | 1 |
| 43 | 4037760 | Угловой штуцер | 2 |
| 43A | 4506418 | Уплотнительное кольцо | 1 |
| 44 | 8029532 | Трубка | 1 |
| 45 | 8029533 | Трубка | 1 |
| 46 | 8029534 | Трубка | 1 |
| 47 | 8029535 | Трубка | 1 |
| 48 | 4165456 | Седло винта | 1 |
| 49 | 4042033 | Адаптер | 1 |
| 49A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH053M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
