Грейфер гидроцилиндр — HITACHI UH053M

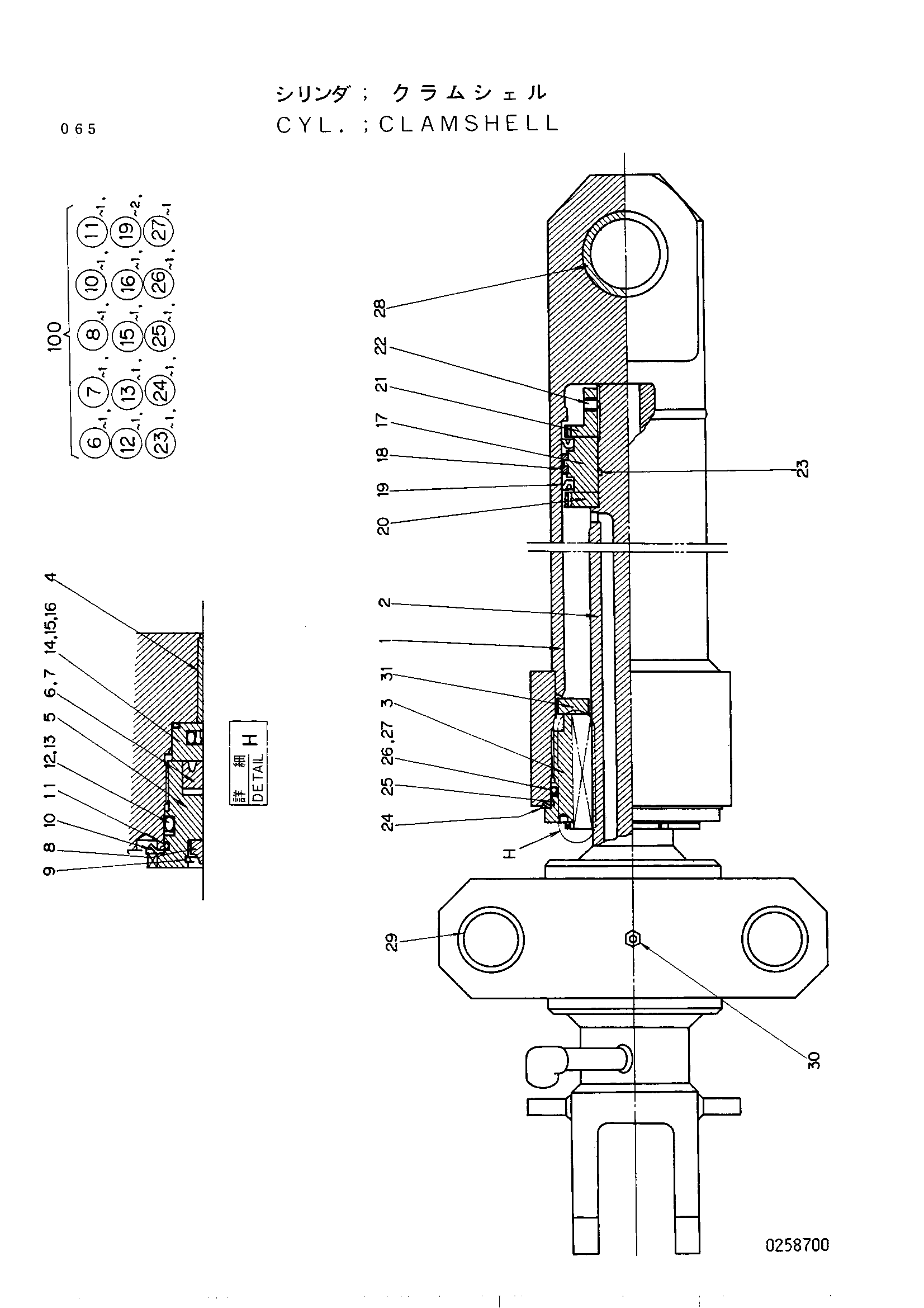

Заводская схема «Грейфер гидроцилиндр» для HITACHI UH053M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 2017951 | Гидроцилиндр. грейфер | 1 | |
| 1 | 0258701 | Труба гидроцилиндра | 1 |
| 2 | 0258702 | Шток поршня | 1 |
| 3 | 0143202 | Головка гидроцилиндра | 1 |
| 4 | 4009429 | Втулка | 1 |
| 5 | 0143203 | Держатель | 1 |
| 6 | 0127710 | U-образная манжета | 1 |
| 7 | 4509747 | Опорное кольцо | 1 |
| 8 | 4103699 | Грязесъёмное кольцо | 1 |
| 9 | 0143205 | Кольцо ограничитель | 1 |
| 10 | 0143206 | Стопорная шайба | 1 |
| 11 | 4103701 | Уплотнительное кольцо | 1 |
| 12 | 4070046 | Уплотнительное кольцо | 1 |
| 13 | 4510878 | Опорное кольцо | 1 |
| 14 | 0158101 | Держатель | 1 |
| 15 | 0158102 | Уплотнительное кольцо | 1 |
| 16 | A811100 | Уплотнительное кольцо | 1 |
| 17 | 0258703 | Поршень | 1 |
| 18 | 951845 | Поршневое кольцо | 2 |
| 19 | 4092193 | U-образная манжета | 2 |
| 20 | 0258704 | Держатель у-ринг | 1 |
| 21 | 0258705 | Гайка | 1 |
| 22 | 0258706 | Установочный винт | 1 |
| 23 | 4073426 | Уплотнительное кольцо | 1 |
| 24 | 4000038 | Стопорная шайба | 1 |
| 25 | 4049568 | Уплотнительное кольцо | 1 |
| 26 | 4034653 | Уплотнительное кольцо | 1 |
| 27 | 4034645 | Опорное кольцо | 1 |
| 28 | 0193014 | Втулка | 1 |
| 29 | 4506146 | Палец втулка | 4 |
| 30 | J75481 | Штуцер | 1 |
| 31 | 0258707 | Проставка | 1 |
| 100 | 4165401 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH053M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
