Гусеничная рама — HITACHI UH053M

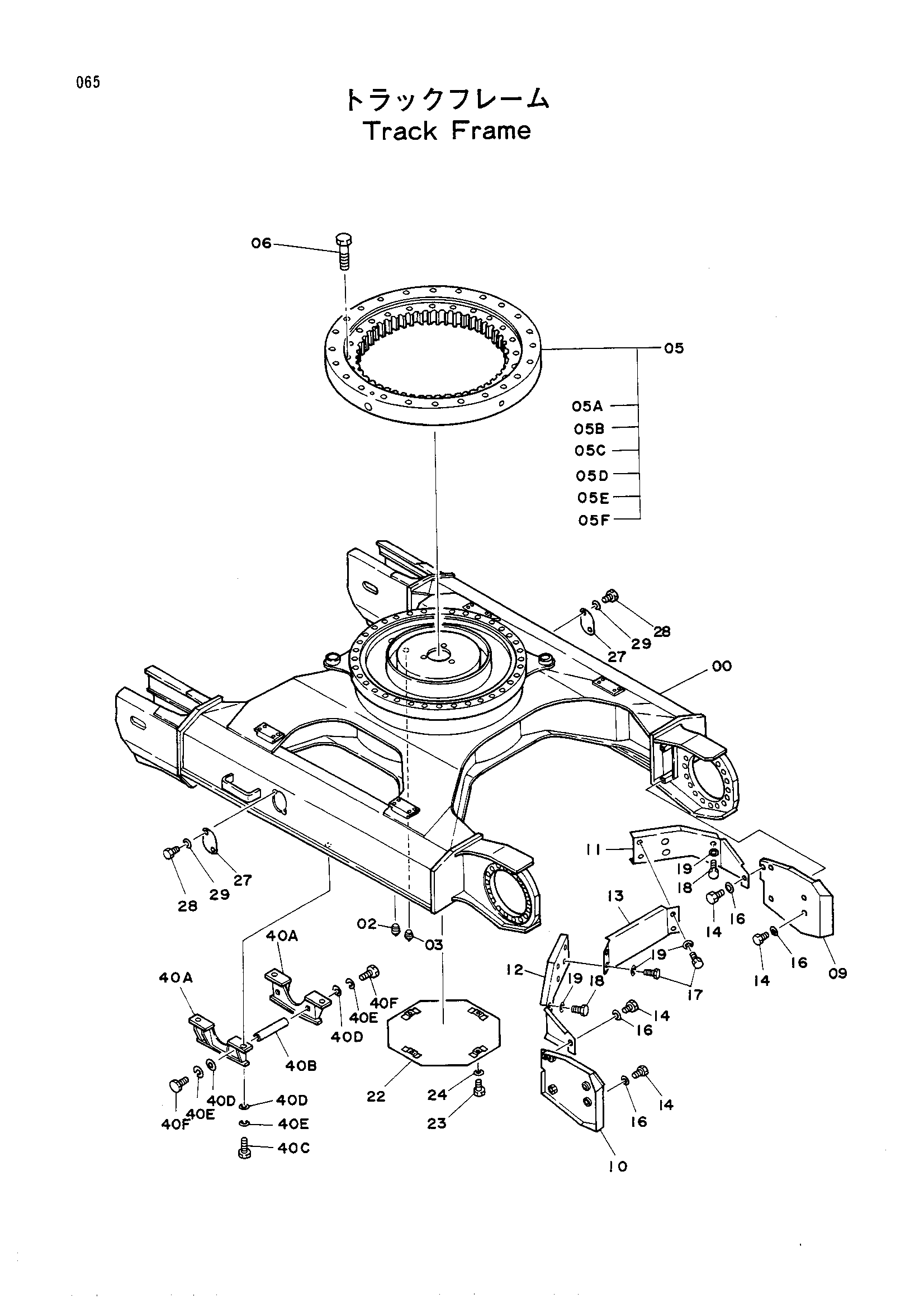

Заводская схема «Гусеничная рама» для HITACHI UH053M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5001572 | Гусеничная рама | 1 |
| 02 | 94-2028 | Пробка | 1 |
| 03 | 94-2024 | Пробка | 1 |
| 05 | 9045260 | Брг.свинг | 1 |
| 05A | 4104021 | Уплотнение (нижний) | 1 |
| 05B | 4104022 | Уплотнение (верхний) | 1 |
| 05C | J75481 | Штуцер | 3 |
| 05D | 4127707 | Опора (широкий) | 41 |
| 05E | 4127708 | Опора (нарров) | 66 |
| 05F | 4127741 | Шарик в сборе | 1 |
| 06 | J931800 | Болт | 36 |
| 09 | 8029168 | Крышка | 1 |
| 10 | 8029169 | Крышка | 1 |
| 11 | 8029170 | Крышка | 1 |
| 12 | 8029171 | Крышка | 1 |
| 13 | 4157170 | Крышка | 1 |
| 14 | J901225 | Болт | 10 |
| 16 | 449490 | Шайба | 10 |
| 17 | J901060 | Болт | 4 |
| 18 | J901025 | Болт | 2 |
| 19 | J217083 | Шайба | 6 |
| 22 | 8029172 | Крышка | 1 |
| 23 | J901025 | Болт | 4 |
| 24 | J217083 | Шайба | 4 |
| 27 | 3018900 | Крышка | 2 |
| 28 | J901025 | Болт | 4 |
| 29 | A590910 | Пружинная шайба | 4 |
| 40A | 8030305 | Гард центральный | 2 |
| 40A-F | 9054369 | Защита центральный в сборе | 1 |
| 40B | 4157237 | Проставка | 2 |
| 40C | J931650 | Болт | 4 |
| 40D | 4114405 | Шайба | 8 |
| 40E | A590916 | Пружинная шайба | 8 |
| 40F | J931640 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH053M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
