Масляный радиатор трубопроводы — HITACHI UH053M

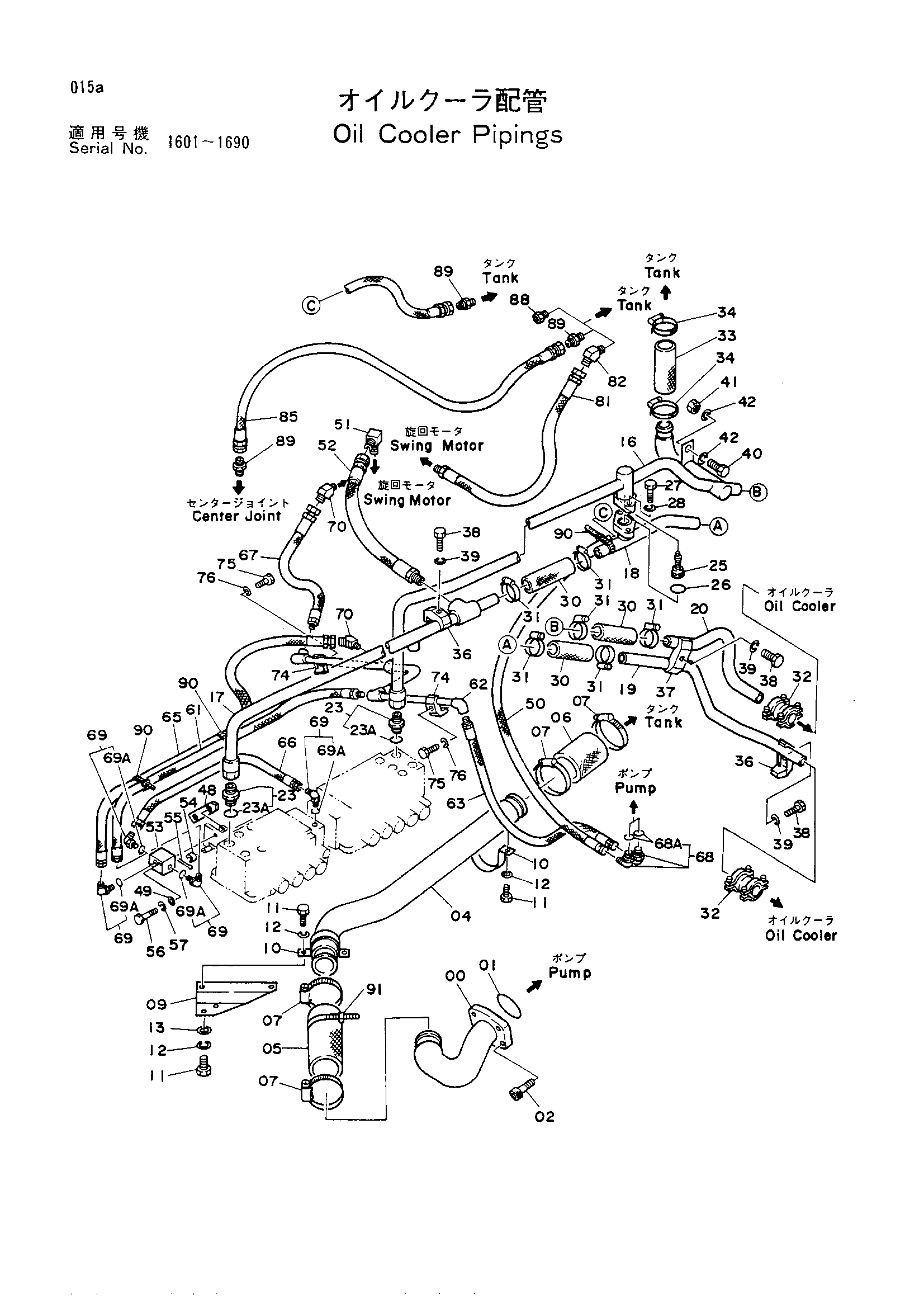

Заводская схема «Масляный радиатор трубопроводы» для HITACHI UH053M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8028241 | Всасывающая трубка | 1 |
| 01 | A811085 | Уплотнительное кольцо | 1 |
| 02 | M341645 | Болт с внутренним шестигранником | 4 |
| 04 | 9719362 | Всасывающая трубка | 1 |
| 05 | 4501770 | Шланг | 1 |
| 06 | 4144797 | Резиновый шланг | 1 |
| 07 | 4503469 замена: 4152704 | Хомут шланга | 4 |
| 09 | 4152772 | Седло винта | 1 |
| 10 | 4000909 | Хомут трубки | 2 |
| 11 | J901025 | Болт | 6 |
| 12 | A590910 | Пружинная шайба | 6 |
| 13 | J217083 | Шайба | 2 |
| 16 | 7014170 замена: 7015696 | Обратная трубка | 1 |
| 16 | 7014170 замена: 94-2011 | Обратная трубка | 1 |
| 17 | 8029338 | Трубка ретерн | 1 |
| 18 | 9720128 | Обратная трубка | 1 |
| 19 | 4158217 | Трубка ретерн | 1 |
| 20 | 4158216 | Обратная трубка | 1 |
| 23 | 4042041 | Адаптер | 2 |
| 23A | 4510188 | Уплотнительное кольцо | 1 |
| 25 | 4157013 | Клапан | 1 |
| 26 | A811040 | Уплотнительное кольцо | 1 |
| 27 | J901245 | Болт | 2 |
| 28 | A590912 | Пружинная шайба | 2 |
| 30 | 4125486 | Резиновый шланг | 3 |
| 31 | 4011675 замена: 4167163 | Хомут шланга | 6 |
| 32 | 4071213 | Муфта | 2 |
| 33 | 4037892 | Шланг | 1 |
| 34 | 4504198 замена: 4152703 | Хомут шланга | 2 |
| 36 | 4053598 | Трубка | 2 |
| 37 | 4053599 | Хомут трубки | 1 |
| 38 | J901260 | Болт | 3 |
| 39 | A590912 | Пружинная шайба | 3 |
| 40 | J901035 | Болт | 1 |
| 41 | J950010 | Гайка | 1 |
| 42 | J217083 | Шайба | 2 |
| 48 | 4175785 | Седло винта | 1 |
| 49 | A590106 | Пружинная шайба | 2 |
| 50 | 4071587 | Шланг | 1 |
| 51 | 94-1404 | Угловой штуцер | 1 |
| 52 | 4154682 | Шланг | 1 |
| 53 | 4135337 | Клапан выключатель | 1 |
| 54 | 4134871 | Ролик | 1 |
| 55 | A762013 | Шплинт | 1 |
| 56 | J900655 | Болт | 2 |
| 56 | J900665 | Болт | 2 |
| 57 | A590906 | Пружинная шайба | 2 |
| 61 | 4157922 | Шланг | 1 |
| 62 | 9720126 замена: 94-0631 | Трубка | 1 |
| 62 | 9720126 замена: 94-2011 | Трубка | 1 |
| 62 | 9720126 замена: 9722948 | Трубка | 1 |
| 63 | 4130570 | Шланг | 1 |
| 65 | 4054354 | Резиновый шланг | 1 |
| 66 | 4058740 | Резиновый шланг | 1 |
| 67 | 4157921 замена: 4173047 | Шланг | 1 |
| 68 | 4095133 | Угловой штуцер | 2 |
| 68A | 4509180 | Уплотнительное кольцо | 1 |
| 69 | 4112300 | Угловой штуцер | 4 |
| 69A | 957366 | Уплотнительное кольцо | 1 |
| 70 | 94-1501 | Угловой штуцер | 2 |
| 74 | 4138227 | Хомут трубки | 2 |
| 75 | J901040 | Болт | 2 |
| 76 | A590910 | Пружинная шайба | 2 |
| 81 | 4113325 замена: 4132098 | Шланг | 1 |
| 82 | 94-1503 | Угловой штуцер | 1 |
| 85 | 4006738 замена: 4123226 | Шланг | 1 |
| 88 | J728382 | Переходник | 1 |
| 89 | 94-1302 | Адаптер | 3 |
| 90 | 4055312 | Ленточный зажим | 3 |
| 91 | 4121859 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH053M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
