Гидроцилиндр рукояти — HITACHI UH053M

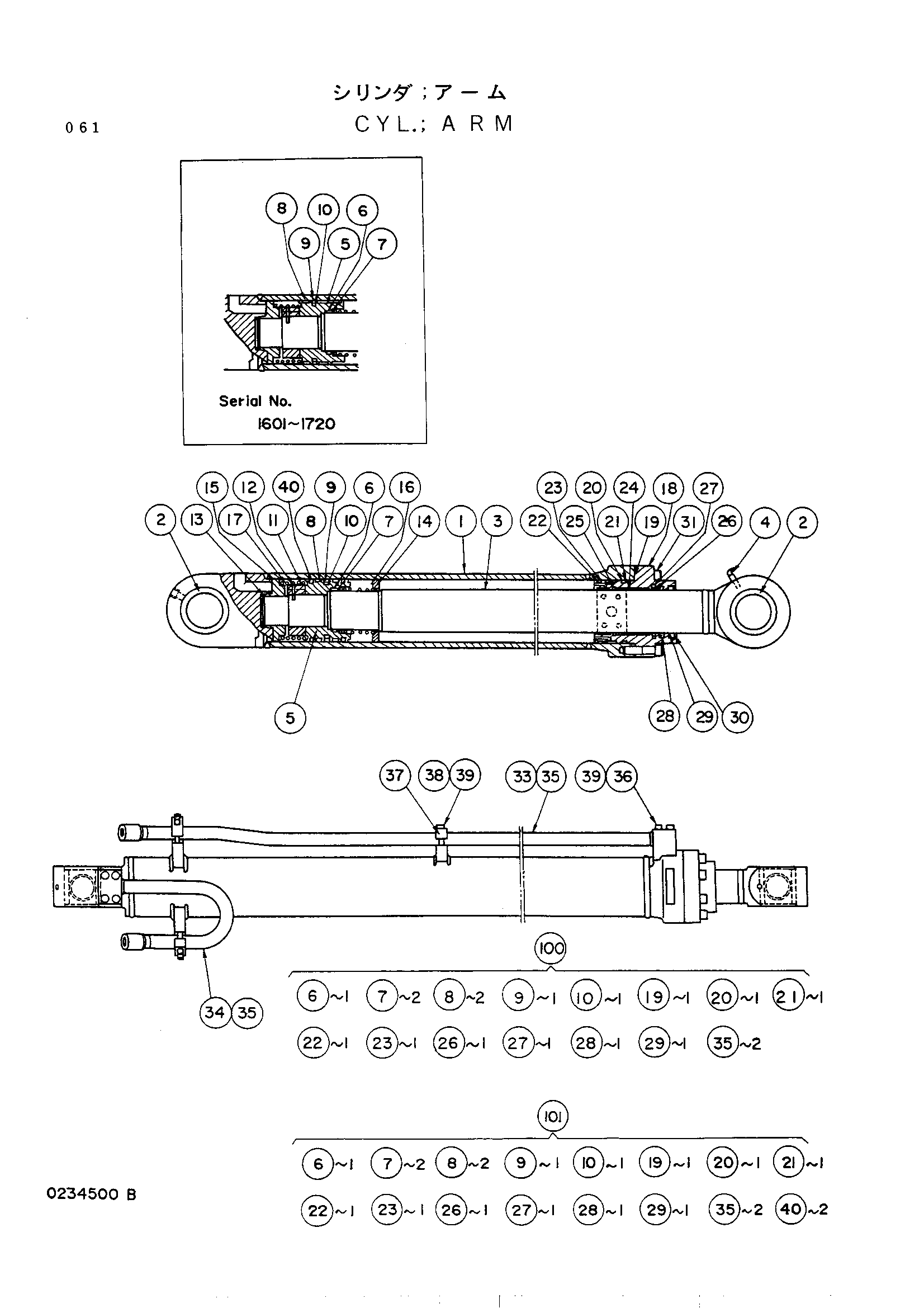

Заводская схема «Гидроцилиндр рукояти» для HITACHI UH053M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3028273 | Гидроцилиндр рукояти | 1 | |
| 1 | 0234501 | Труба гидроцилиндра | 1 |
| 2 | 0234602 | Втулка | 2 |
| 3 | 0234502 | Шток поршня | 1 |
| 4 | 0234603 | Штуцер | 1 |
| 5 | 0234503 замена: 0207634 | Поршень | 1 |
| 5 | 0234503 замена: 0234519 | Поршень | 1 |
| 5 | 0234519 | Поршень | 1 |
| 6 | 0234504 | Уплотнительное кольцо | 1 |
| 7 | 0234505 | Опорное кольцо | 2 |
| 8 | 0232805 | Веаринг | 2 |
| 9 | 0207608 | Уплотнение | 1 |
| 10 | 0207609 | Уплотнительное кольцо | 1 |
| 11 | 0207809 | Гайка | 1 |
| 12 | 0207810 | Кольцо блокировка | 1 |
| 13 | 0207811 | Кольцо | 1 |
| 14 | 0234506 | Амортизатор пластина A | 1 |
| 15 | 0234507 | Амортизатор пластина B | 1 |
| 16 | 0234508 | Амортизатор сприн A | 1 |
| 17 | 0207815 | Пружина | 1 |
| 18 | 0234509 | Крышка | 1 |
| 19 | A811110 | Уплотнительное кольцо | 1 |
| 20 | 4513526 | Уплотнительное кольцо | 1 |
| 21 | 0207613 | Опорное кольцо | 1 |
| 22 | 0234510 замена: A811105 | Уплотнительное кольцо | 1 |
| 23 | 0234511 | Опорное кольцо | 1 |
| 24 | 0207614 | Втулка | 1 |
| 25 | 0207615 | Стопорное кольцо | 1 |
| 26 | 0207616 | Уплотнение | 1 |
| 27 | 0207617 | Уплотнительное кольцо | 1 |
| 28 | 0207618 | U-образная манжета | 1 |
| 29 | 0207619 | Деал пыль | 1 |
| 30 | 0207620 | Стопорное кольцо | 1 |
| 31 | 0207621 замена: M341456 | Болт с внутренним шестигранником | 8 |
| 33 | 0234512 | Трубка | 1 |
| 34 | 0234513 | Трубка | 1 |
| 35 | 0234514 замена: 4506428 | Уплотнительное кольцо | 2 |
| 36 | 0234515 замена: M341060 | Болт с внутренним шестигранником | 8 |
| 37 | 0234516 | Хомут трубки | 3 |
| 38 | 0234517 | Болт с внутренним шестигранником | 6 |
| 39 | 0234518 | Пружинная шайба | 14 |
| 40 | 0207634 | Кольцо пыль | 2 |
| 100 | 4163163 замена: 4187656 | Комплект уплотнений | 1 |
| 101 | 4187656 замена: 0207364 | Комплект уплотнений | 1 |
| 101 | 4187656 замена: 4163163 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH053M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
