Гидроцилиндр стрелы (правый) — HITACHI UH053M

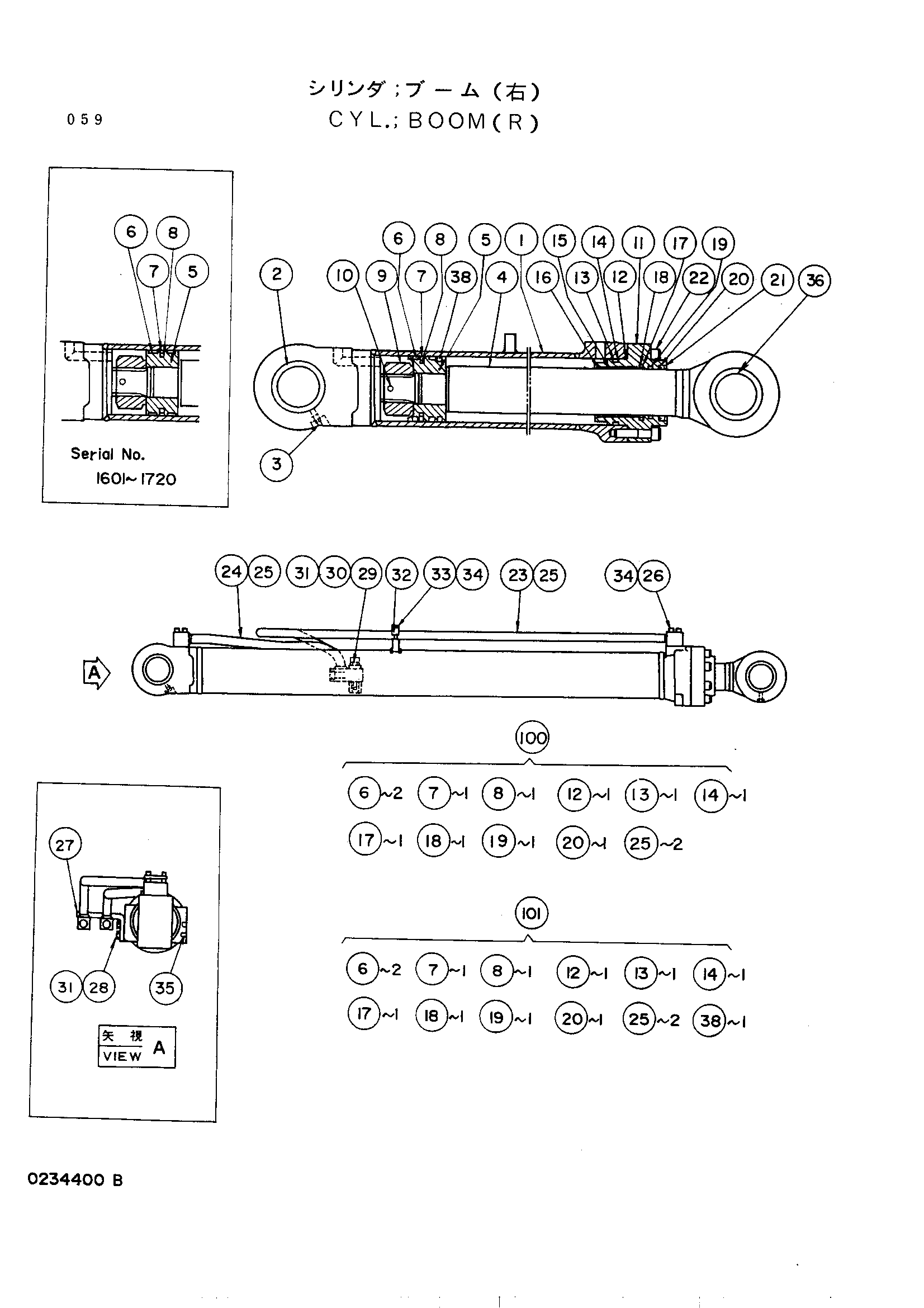

Заводская схема «Гидроцилиндр стрелы (правый)» для HITACHI UH053M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3028272 | Гидроцилиндр стрелы | 1 | |
| 1 | 0234301 | Труба гидроцилиндра | 1 |
| 2 | 0234302 | Втулка | 1 |
| 3 | 0234605 | Штуцер | 1 |
| 4 | 0234303 | Шток поршня | 1 |
| 5 | 0234304 замена: 0208222 | Поршень | 1 |
| 5 | 0234304 замена: 0234317 | Поршень | 1 |
| 5 | 0234317 | Поршень | 1 |
| 6 | 0208204 | Износостойкое кольцо | 2 |
| 7 | 0208205 | Уплотнение | 1 |
| 8 | 0208206 | Уплотнительное кольцо | 1 |
| 9 | 0207610 | Гайка | 1 |
| 10 | 0207611 | Пружинный штифт | 1 |
| 11 | 0234305 | Крышка | 1 |
| 12 | A811100 | Уплотнительное кольцо | 1 |
| 13 | 954488 | Уплотнительное кольцо | 1 |
| 14 | 0208210 | Опорное кольцо | 1 |
| 15 | 0234306 | Втулка | 1 |
| 16 | 0234307 | Зажим | 1 |
| 17 | 0234308 | Уплотнение | 1 |
| 18 | 0234309 | Уплотнительное кольцо | 1 |
| 19 | 0234310 | U-образная манжета | 1 |
| 20 | 0234311 | Пылезащитное уплотнение | 1 |
| 21 | 0234312 | Зажим | 1 |
| 22 | 0207621 замена: M341456 | Болт с внутренним шестигранником | 8 |
| 23 | 0234401 | Трубка | 1 |
| 24 | 0207702 | Трубка | 1 |
| 25 | 4028265 | Уплотнительное кольцо | 2 |
| 26 | 0207624 замена: M340850 | Болт с внутренним шестигранником | 8 |
| 27 | 0207625 | Стойка | 1 |
| 28 | 0234314 | Болт с внутренним шестигранником | 2 |
| 29 | 0207627 | Болт с внутренним шестигранником | 2 |
| 30 | 0207628 | Гайка | 2 |
| 31 | 0234315 | Пружинная шайба | 4 |
| 32 | 0207630 | Хомут трубки | 1 |
| 33 | 0207631 замена: J900840 | Болт с внутренним шестигранником | 2 |
| 34 | 0207632 замена: A590908 | Пружинная шайба | 10 |
| 35 | 0234316 | Комплект винт | 2 |
| 36 | 0207603 | Втулка | 1 |
| 38 | 0208222 | Кольцо пыль | 1 |
| 100 | 4163162 замена: 4187655 | Комплект уплотнений | 1 |
| 101 | 4187655 | Комплект уплотнений | 1 |
| 101 | 4187655 замена: 4163162 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH053M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
