Гидрораспределитель (левый) — HITACHI UH053M

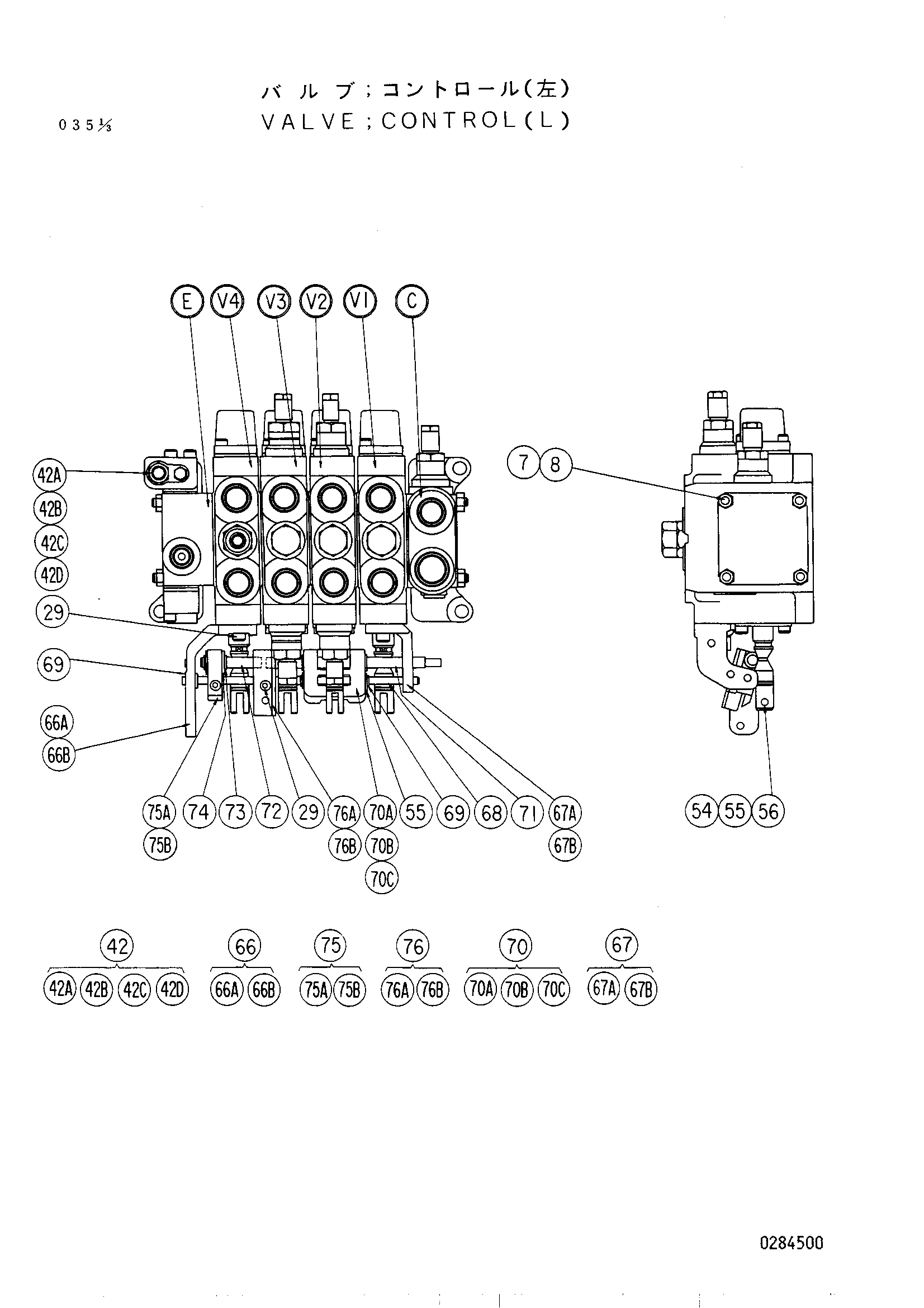

Заводская схема «Гидрораспределитель (левый)» для HITACHI UH053M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4173847 | Гидрораспределитель(левый) | 1 | |
| 14 | 0209409 | Клапан | 1 |
| 15 | 0209410 | Пружина | 1 |
| 16 | 957366 | Уплотнительное кольцо | 8 |
| 18 | 0273803 | Болт | 4 |
| 20 | 0240603 | Масляное уплотнение | 8 |
| 21 | 0209221 | Пластина | 8 |
| 22 | 0209316 | Седло пружины | 8 |
| 23 | 0209412 | Регулировочная шайба | 1 |
| 24 | 0209317 | Пружина | 2 |
| 25 | 0237704 | Пружина | 2 |
| 26 | 0284501 | Болт | 3 |
| 27 | 0209318 | Болт | 1 |
| 28 | 0209319 | Колпачок | 4 |
| 29 | M340820 | Болт с внутренним шестигранником | 22 |
| 30 | 0209414 | Масляное уплотнение | 1 |
| 31 | 0209415 | Пластина | 1 |
| 32 | 0237613 | Седло пружины | 2 |
| 33 | 0237602 | Пружина | 1 |
| 34 | 0237603 | Болт | 1 |
| 35 | 0237614 | Колпачок | 1 |
| 36 | 0237604 | Уплотнительное кольцо | 1 |
| 37 | 0237605 | Пластина | 1 |
| 38 | 0237606 | Уплотнительное кольцо | 1 |
| 39 | 0237607 | Пробка | 1 |
| 40 | M340636 | Болт с внутренним шестигранником | 2 |
| 41 | M340845 | Болт с внутренним шестигранником | 3 |
| 42 | 0214216 | Адаптер | 1 |
| 42A | 0214217 | Адаптер | 1 |
| 42B | 957366 | Уплотнительное кольцо | 1 |
| 42C | 0214222 | Фильтр | 1 |
| 42D | 0214223 | Стопорное кольцо | 1 |
| 43 | 0209320 | Клапан | 3 |
| 44 | 0209321 | Пружина | 4 |
| 45 | 0209322 | Уплотнительное кольцо | 4 |
| 46 | 0237702 | Пробка | 3 |
| 47 | 0209324 | Клапан | 1 |
| 48 | 0237608 | Адаптер | 1 |
| 49 | 4163194 | Предохранительный клапан | 1 |
| 49A | 4506428 | Уплотнительное кольцо | 1 |
| 49B | 4027959 | Опорное кольцо | 1 |
| 49C | 4506420 | Уплотнительное кольцо | 1 |
| 50 | 4163195 | Клапан | 2 |
| 50A | 4506428 | Уплотнительное кольцо | 1 |
| 50B | 4027959 | Опорное кольцо | 1 |
| 50C | 4506420 | Уплотнительное кольцо | 1 |
| 51 | 4163196 | Клапан | 2 |
| 51A | 4506428 | Уплотнительное кольцо | 1 |
| 51B | 4027959 | Опорное кольцо | 1 |
| 51C | 4506420 | Уплотнительное кольцо | 1 |
| 54 | 4162104 | Палец | 4 |
| 55 | A590108 | Шайба | 6 |
| 56 | A762016 | Шплинт | 4 |
| 66 | 0284502 | Кронштейн | 1 |
| 66A | 0273816 | Кронштейн | 1 |
| 66B | 0209344 | Втулка | 1 |
| 67 | 0273817 | Кронштейн | 1 |
| 67A | 0273818 | Кронштейн | 1 |
| 67B | 0209344 | Втулка | 1 |
| 68 | 0284503 | Шток | 1 |
| 69 | 0209346 | Стопорное кольцо | 4 |
| 70 | 0273820 | Пластина | 1 |
| 70A | 0273821 | Пластина | 1 |
| 70B | 0209351 | Втулка | 2 |
| 70C | 0209340 | Втулка | 2 |
| 71 | 0273822 | Шток | 1 |
| 72 | 0273823 | Шток | 1 |
| 73 | 0209348 | Кольцо | 4 |
| 74 | 0209352 | Шайба | 2 |
| 75 | 0209349 | Пластина | 1 |
| 75A | 0209350 | Пластина | 1 |
| 75B | 0209351 | Втулка | 1 |
| 76 | 0273824 | Пластина | 1 |
| 76A | 0273825 | Пластина | 1 |
| 76B | 0209351 | Втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH053M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
