Рама — HITACHI UH053M

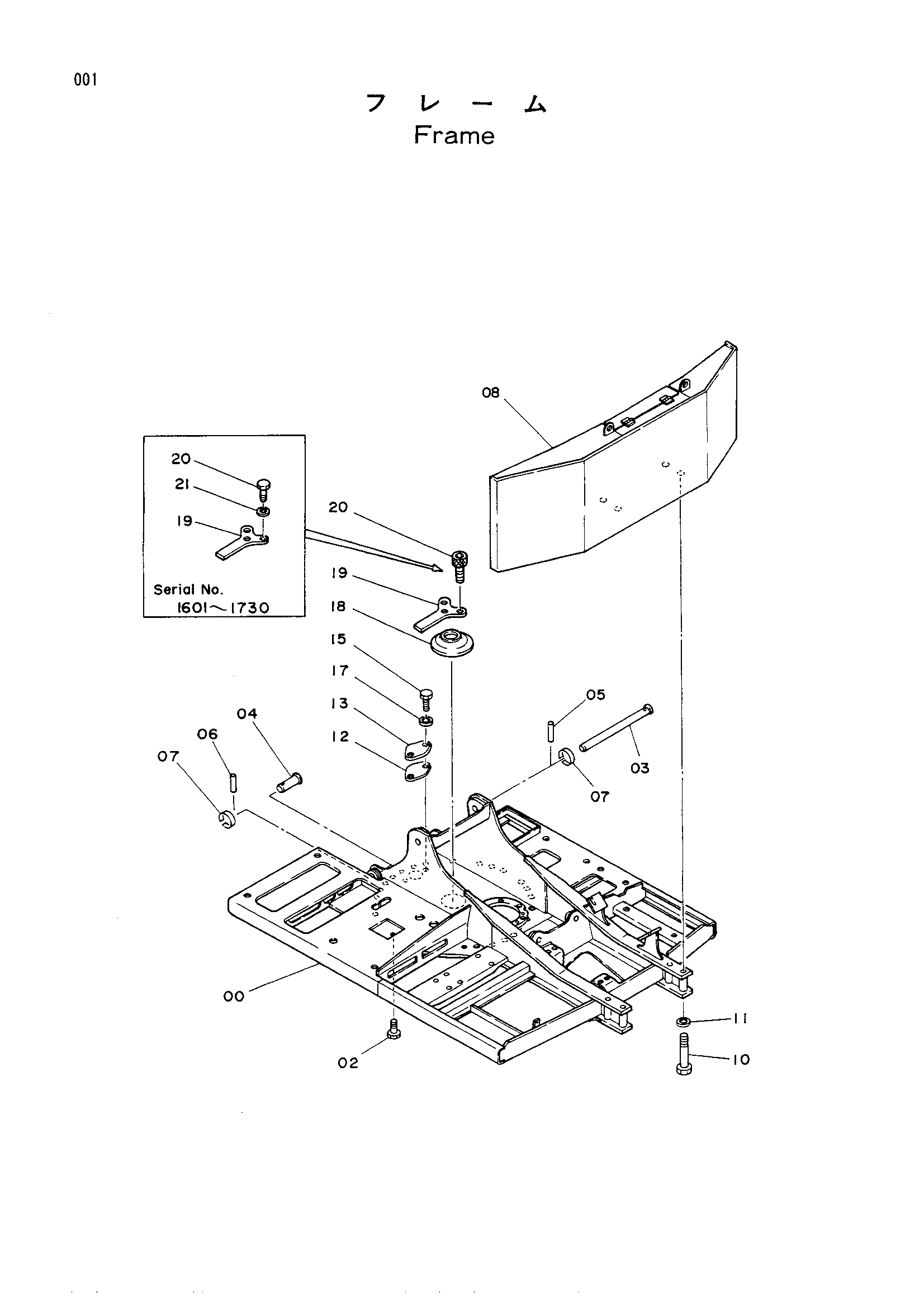

Заводская схема «Рама» для HITACHI UH053M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5001513 замена: 4177678 | Рама основной | 1 |
| 00 | 5001513 замена: 5001754 | Рама основной | 1 |
| 00 | 5001754 | Рама основной | 1 |
| 02 | J931800 | Болт | 28 |
| 03 | 3028337 | Палец | 1 |
| 04 | 3028338 | Палец | 2 |
| 05 | 4107899 | Палец | 1 |
| 06 | 4065689 | Палец | 2 |
| 07 | 4065688 | Кольцо | 3 |
| 08 | 6006337 | Противовес | 1 |
| 10 | J932720 | Болт | 4 |
| 11 | 4126485 | Шайба | 4 |
| 12 | 4157713 | Манжета | 1 |
| 13 | 4013896 | Крышка | 1 |
| 15 | J901025 | Болт | 2 |
| 17 | A590110 | Шайба | 2 |
| 18 | 4129183 | Крышка резиновый | 1 |
| 19 | 4121020 | Тяга | 1 |
| 20 | J901225 | Болт | 3 |
| 20 | M341225 | Болт с внутренним шестигранником | 3 |
| 21 | A590912 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH053M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
