Ходовой трубопроводы — HITACHI UH053

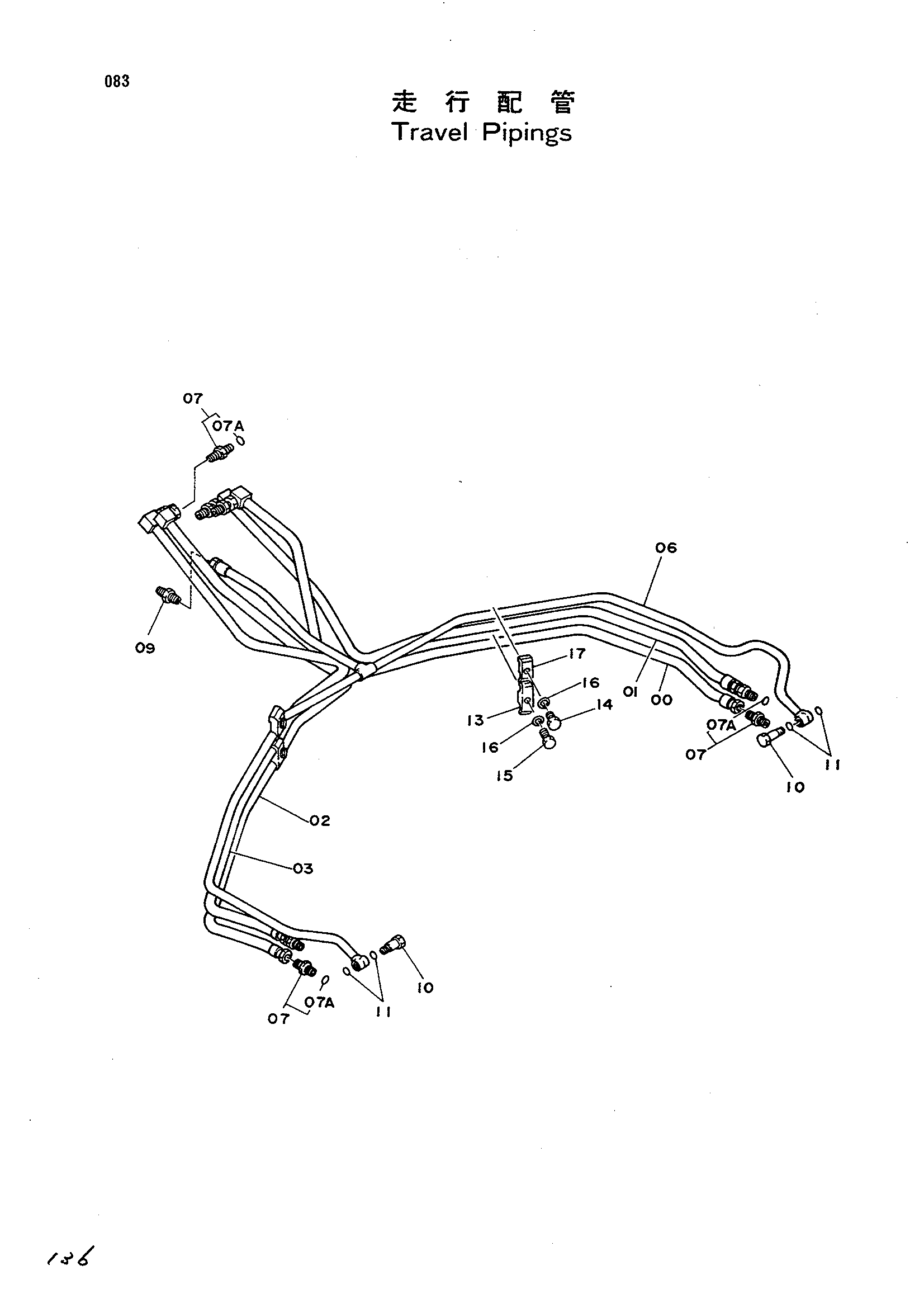

Заводская схема «Ходовой трубопроводы» для HITACHI UH053. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8028099 замена: 4167244 | Трубка | 1 |
| 00 | 8028099 замена: 8031931 | Трубка | 1 |
| 00 | 8028099 замена: 8031932 | Трубка | 1 |
| 00 | 8031932 | Трубка | 1 |
| 01 | 8028101 замена: 4167244 | Трубка | 1 |
| 01 | 8028101 замена: 8031933 | Трубка | 1 |
| 01 | 8028101 замена: 8031934 | Трубка | 1 |
| 01 | 8031934 | Трубка | 1 |
| 02 | 8028098 замена: 4167244 | Трубка | 1 |
| 02 | 8028098 замена: 8031931 | Трубка | 1 |
| 02 | 8028098 замена: 8031932 | Трубка | 1 |
| 02 | 8031931 | Трубка | 1 |
| 03 | 8028100 замена: 4167244 | Трубка | 1 |
| 03 | 8028100 замена: 8031933 | Трубка | 1 |
| 03 | 8028100 замена: 8031934 | Трубка | 1 |
| 03 | 8031933 | Трубка | 1 |
| 06 | 8028602 | Трубка дренажный | 1 |
| 07 | 4042032 | Адаптер | 8 |
| 07 | 4167244 | Адаптер | 8 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 94-1302 | Адаптер | 1 |
| 10 | 4109416 | Болт | 2 |
| 11 | 954493 | Уплотнительное кольцо | 4 |
| 13 | 4053593 | Хомут трубки | 2 |
| 14 | J901040 | Болт | 2 |
| 15 | J901045 | Болт | 2 |
| 16 | A590910 | Пружинная шайба | 4 |
| 17 | 4138227 | Хомут трубки | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH053 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
