Гидрораспределитель (левый) — HITACHI UH053

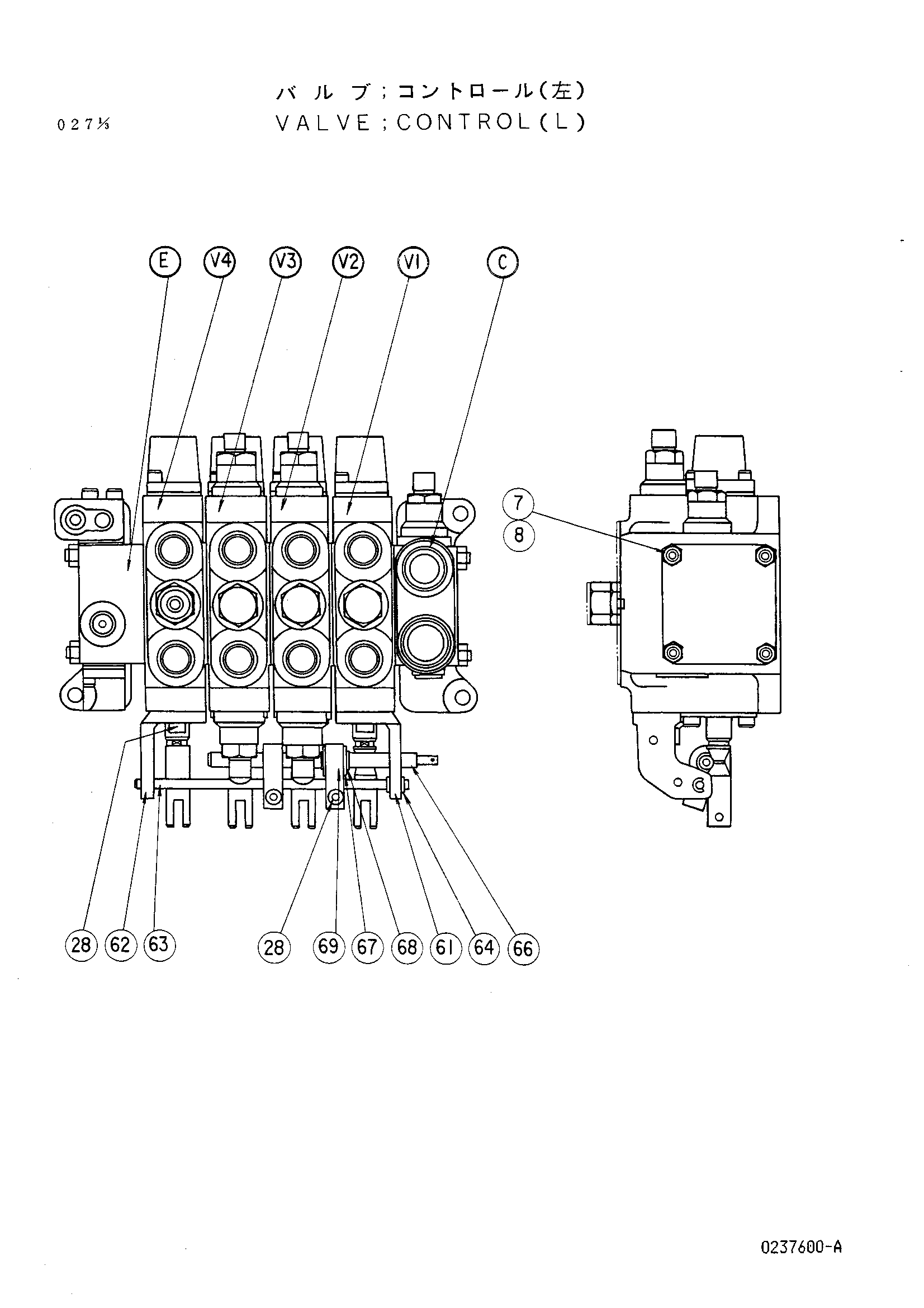

Заводская схема «Гидрораспределитель (левый)» для HITACHI UH053. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4150842 | Гидрораспределитель (левый) | 1 | |
| 14 | 0209409 | Клапан | 1 |
| 15 | 0209410 | Пружина | 1 |
| 16 | 957366 | Уплотнительное кольцо | 6 |
| 17 | 0237701 | Болт | 1 |
| 18 | 0209314 | Болт | 3 |
| 19 | 0209218 замена: 0240603 | Масляное уплотнение | 8 |
| 20 | 0209219 замена: 0240603 | Пылезащитное уплотнение | 8 |
| 21 | 0209221 | Пластина | 8 |
| 22 | 0209316 | Седло пружины | 8 |
| 23 | 0209412 | Регулировочная шайба | 1 |
| 24 | 0209317 | Пружина | 2 |
| 26 | 0209318 | Болт | 4 |
| 27 | 0209319 | Колпачок | 4 |
| 28 | M340820 | Болт с внутренним шестигранником | 22 |
| 29 | 0209414 | Масляное уплотнение | 1 |
| 30 | 0209415 | Пластина | 1 |
| 31 | 0237601 замена: 0237613 | Седло пружины | 2 |
| 31 | 0237613 | Седло пружины | 2 |
| 32 | 0237602 | Пружина | 1 |
| 33 | 0237603 | Болт | 1 |
| 34 | 0209421 замена: 0237614 | Колпачок | 1 |
| 34 | 0209421 замена: M340636 | Колпачок | 1 |
| 34 | 0237614 | Колпачок | 1 |
| 35 | 0237604 | Уплотнительное кольцо | 1 |
| 36 | 0237605 | Пластина | 1 |
| 38 | 0237606 | Уплотнительное кольцо | 1 |
| 39 | 0237607 | Пробка | 1 |
| 40 | M340616 | Болт с внутренним шестигранником | 2 |
| 40 | M340636 | Болт с внутренним шестигранником | 2 |
| 41 | M340845 | Болт с внутренним шестигранником | 3 |
| 42 | 0209320 | Клапан | 3 |
| 43 | 0209321 | Пружина | 4 |
| 44 | 0209322 | Уплотнительное кольцо | 4 |
| 45 | 0237702 | Пробка | 3 |
| 46 | 0209324 | Клапан | 1 |
| 47 | 0237608 | Адаптер | 1 |
| 48 | 4163194 | Предохранительный клапан | 1 |
| 48A | 4506428 | Уплотнительное кольцо | 1 |
| 48B | 4027959 | Опорное кольцо | 1 |
| 48C | 4506420 | Уплотнительное кольцо | 1 |
| 49 | 4163195 | Клапан в сборе | 2 |
| 49A | 4506428 | Уплотнительное кольцо | 1 |
| 49B | 4027959 | Опорное кольцо | 1 |
| 49C | 4506420 | Уплотнительное кольцо 1B-P20 | 1 |
| 59 | 0237704 | Пружина | 2 |
| 61 | 0237609 | Кронштейн | 1 |
| 62 | 0237610 | Кронштейн | 1 |
| 63 | 0237611 | Шток | 1 |
| 64 | 0209346 | Стопорное кольцо | 2 |
| 66 | 0237612 | Шток | 1 |
| 67 | 0209352 | Шайба | 2 |
| 68 | 0209348 | Кольцо | 2 |
| 69 | 0209349 | Пластина | 2 |
| 70 | 4163196 | Клапан в сборе | 2 |
| 70A | 4506428 | Уплотнительное кольцо | 1 |
| 70B | 4027959 | Опорное кольцо | 1 |
| 70C | 4506420 | Уплотнительное кольцо 1B-P20 | 1 |
| 71 | 0214216 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH053 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
