Тормозной клапан (для ходовой гидромотор) — HITACHI UH053

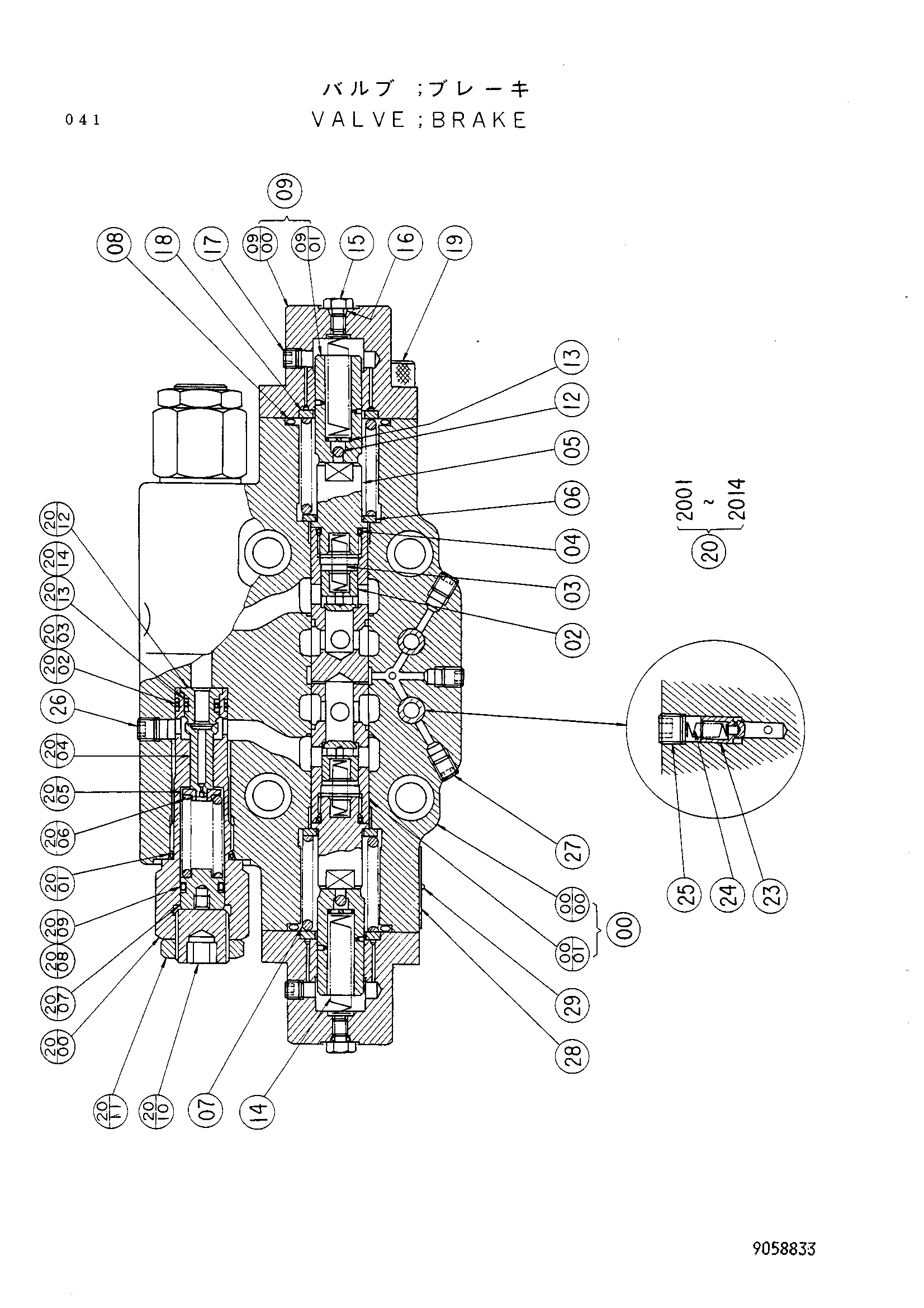

Заводская схема «Тормозной клапан (для ходовой гидромотор)» для HITACHI UH053. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9058833	Тормозной клапан	1
00	9058832	Корпус в сборе	1
02	4168288	Тарельчатый клапан	2
03	4168293	Пружина сжатия	2
04	4509180	Уплотнительное кольцо	2
05	4168289	Пробка	2
06	4117397	Проставка	2
07	4096123	Пружина сжатия	2
08	A811035	Уплотнительное кольцо	2
09	9058713	Крышка в сборе	2
12	4066744	Стальной шарик	2
13	4039965	Проставка	2
14	4168291	Пружина сжатия	2
15	4168287	Пробка	2
16	4506405	Уплотнительное кольцо	2
17	4050968	Пробка	2
18	4168290	Проставка	2
19	M341028	Болт с внутренним шестигранником	2
20	9057511	Предохранительный клапан в сборе	2
2000	3030604	Втулка	1
2001	985099	Уплотнительное кольцо	1
2002	4163873	Уплотнительное кольцо	1
2003	4163874	Опорное кольцо	2
2004	4155764	Тарельчатый клапан	1
2005	4155766	Проставка	1
2006	4155980	Пружина сжатия	1
2007	4155767	Пробка	1
2008	4506412	Уплотнительное кольцо	1
2009	4027963	Опорное кольцо	1
2010	4155768	Винт регулировка	1
2011	4156364	Гайка	1
2012	4165600	Сиденье	1
2013	4506320	Уплотнительное кольцо 1B-P10	1
2014	4036979	Опорное кольцо	2
23	4074069	Тарельчатый клапан	2
24	4074956	Пружина сжатия	2
25	94-2011	Пробка	2
26	94-2010	Пробка	2
27	4050968	Пробка	5
28	3006874	Информационная табличка	1
29	M491832	Винт привод 1.8	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH053 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
