Рычаг управления (4-рычаг тип) — HITACHI UH053

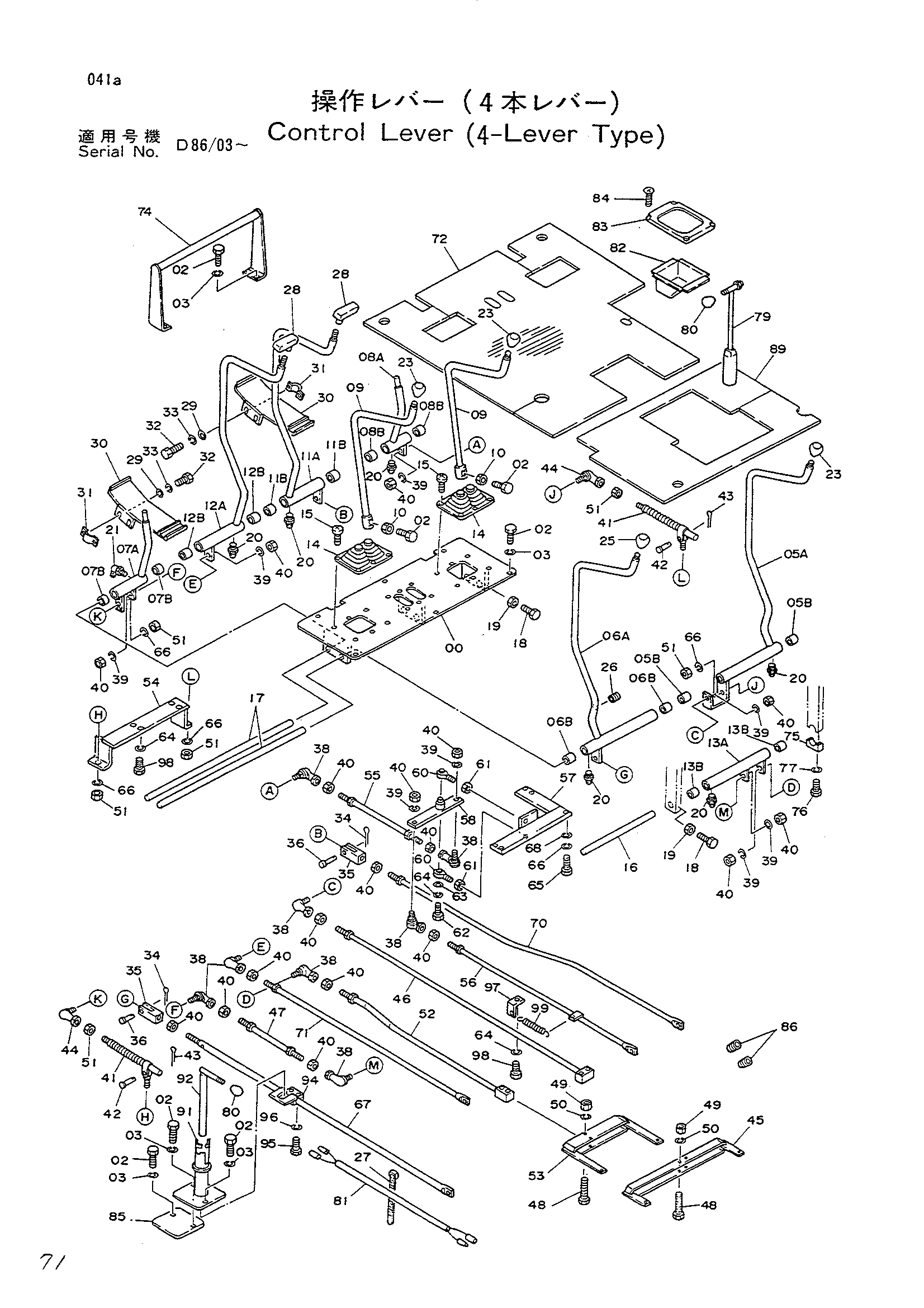

Заводская схема «Рычаг управления (4-рычаг тип)» для HITACHI UH053. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8027226	Кронштейн	1
02	J901025	Болт	15
03	A590910	Пружинная шайба	13
05A	7013176	Рычаг	1
05A-B	9050807	Рычаг (с подшипник.)	1
05B	4063692	Игольчатый подшипник	2
06A	7017463	Рычаг	1
06A-B	9070042	Рычаг (с подшипник.)	1
06B	4063692	Игольчатый подшипник	2
07A	7017462	Рычаг	1
07A-B	9070041	Рычаг (с подшипник.)	1
07B	4063692	Игольчатый подшипник	2
08A	8027228	Рычаг	1
08A-B	9050810	Рычаг (с подшипник.)	1
08B	4063692	Игольчатый подшипник	2
09	8027260	Рычаг	2
10	J950010	Гайка	2
11A	7013178	Рычаг	1
11A-B	9050811	Рычаг (с подшипник.)	1
11B	4063692	Игольчатый подшипник	2
12A	7013179	Рычаг	1
12A-B	9050812	Рычаг (с подшипник.)	1
12B	4063692	Игольчатый подшипник	2
13A	8036850	Рычаг	1
13A-B	9070040	Рычаг (с подшипник.)	1
13B	4063692	Игольчатый подшипник	2
14	8015955	Защитный чехол	2
15	M430610	Винт	12
16	4064009	Палец	1
17	4068292	Палец	2
18	J901032	Болт	7
19	J950010	Гайка	7
20	J75481	Штуцер	6
21	J75581	Штуцер	1
23	4117704	Рукоятка	3
25	4117703	Рукоятка	1
26	487081	Резиновая втулка	1
27	4055311	Зажим	1
28	4122423	Рукоятка	2
29	A590110	Шайба	4
30	8027264	Педаль	2
31	4148457	Опора	2
32	J901032	Болт	4
33	A590910	Пружинная шайба	4
34	A764020	Шплинт	2
35	M981266	Концевой вилка	2
36	A741232	Палец	2
38	4056020	Шарнир	8
39	A590912	Пружинная шайба	8
40	M501210	Гайка	18
41	4130805	Амортизатор	2
42	4044928	Палец головка	2
43	A763020	Шплинт	2
44	4056018	Шарнир	2
45	8025229	Тяга	1
46	9718516	Шток	1
47	9726340	Шток	1
48	J901060	Болт	4
49	J950010	Гайка	4
50	A590910	Пружинная шайба	4
51	M500807	Гайка	6
52	9726425	Шток	1
53	8027229	Тяга	1
54	9726426	Кронштейн	1
55	9718519	Шток	1
56	9718518	Шток	1
57	9719898	Кронштейн	1
58	9718522	Рычаг	1
60	4041959	Концевой шток	2
61	M501411	Гайка	2
62	J901240	Болт	1
63	A590112	Шайба	1
64	A590912	Пружинная шайба	6
65	J900830	Болт	5
66	A590908	Пружинная шайба	9
67	4194952	Шток	1
68	A590108	Шайба	5
70	9718520	Шток	1
71	9718521	Шток	1
72	3029455	Коврик пола	1
74	9719519	Подставка для ног	1
75	4116377	Хомут	1
76	J900840	Болт	2
77	A590908	Пружинная шайба	2
79	9723271	Блокировка поворот	1
80	4143169	Рукоятка	2
81	4152476	Провод электрический	1
82	8027289	Короб	1
83	3026035	Рама	1
84	4129422	Винт	4
85	4153767	Пластина	1
86	94-2011	Пробка	2
89	3027836	Коврик пола	1
91	8027265	Стойка	1
92	9718561	Шток	1
94	9718559	Рычаг	1
95	J901040	Болт	2
96	A590910	Пружинная шайба	2
97	4151299	Кронштейн	1
98	J901228	Болт	5
99	4069727	Пружина	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH053 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
