Отопитель — HITACHI UH053

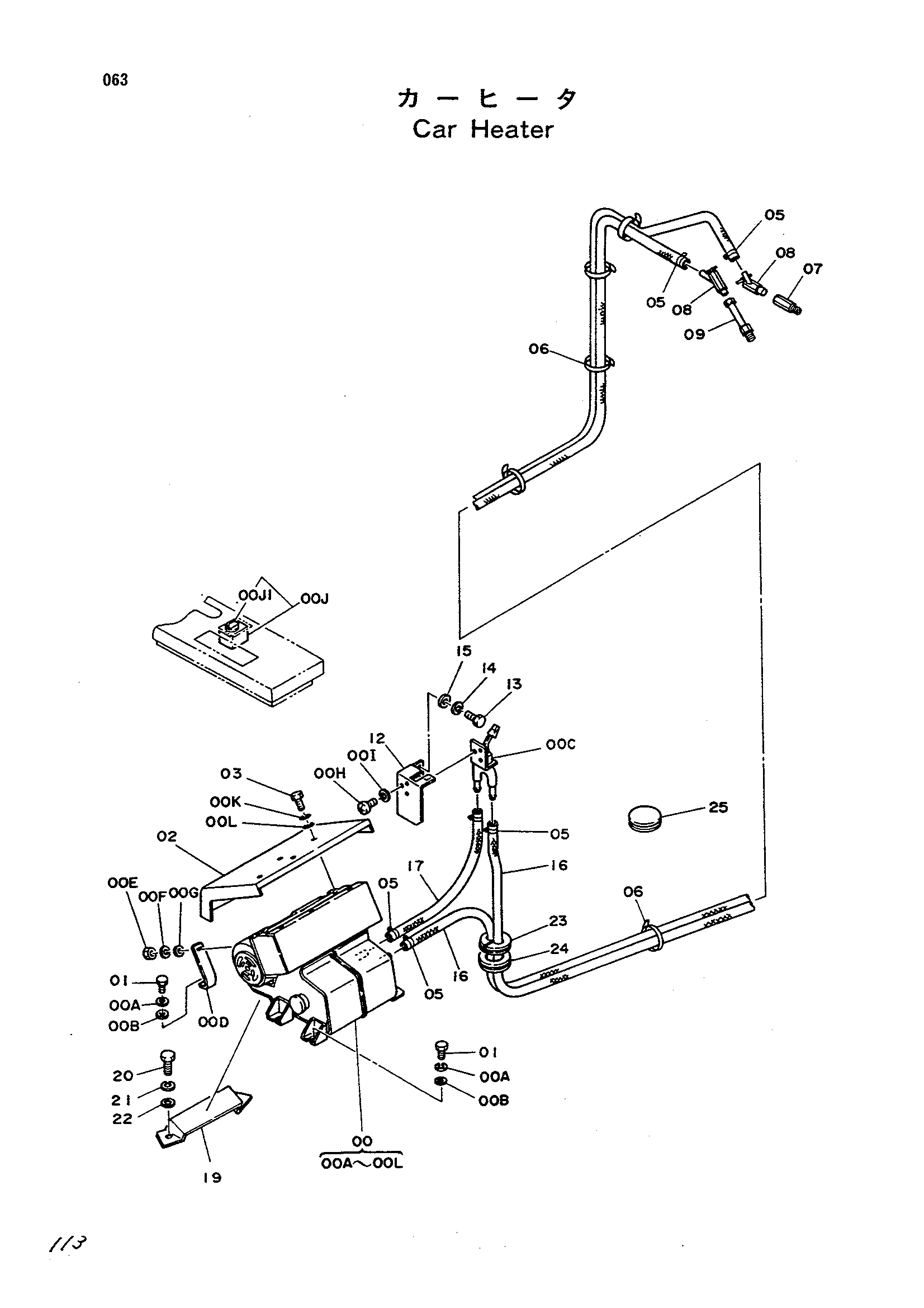

Заводская схема «Отопитель» для HITACHI UH053. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4133585 | Отопитель | 1 |
| 00A | A590910 | Пружинная шайба | 5 |
| 00B | A590110 | Шайба | 5 |
| 00C | 4115856 | Кран | 1 |
| 00D | 4080636 | Кронштейн | 1 |
| 00E | M500807 | Гайка | 1 |
| 00F | A590908 | Пружинная шайба | 1 |
| 00G | A590108 | Шайба | 1 |
| 00H | M430510 | Винт | 3 |
| 00I | A590905 | Пружинная шайба | 3 |
| 00J | 4110100 | Выключатель роталй | 1 |
| 00J1 | 4184463 | Ручка | 1 |
| 00K | A590906 | Пружинная шайба | 4 |
| 00L | A590106 | Шайба | 4 |
| 01 | J901020 | Болт | 5 |
| 02 | 7009413 | Крышка | 1 |
| 03 | J900625 | Болт | 4 |
| 05 | 4507228 | Хомут шланга | 6 |
| 06 | 4055312 | Зажим | 9 |
| 07 | 4051445 | Адаптер | 1 |
| 08 | 4508050 | Кран | 2 |
| 09 | 4092038 | Адаптер | 1 |
| 12 | 4125177 | Крышка | 1 |
| 13 | J900612 | Болт | 2 |
| 14 | A590906 | Пружинная шайба | 2 |
| 15 | A590106 | Плоская шайба | 2 |
| 16 | 4056522 | Резиновый шланг | 2 |
| 17 | 4123763 | Водяной шланг | 1 |
| 19 | 2016220 | Кронштейн | 1 |
| 20 | J901020 | Болт | 2 |
| 21 | A590910 | Пружинная шайба | 2 |
| 22 | A590110 | Шайба | 2 |
| 23 | 4161993 | Резиновая втулка | 1 |
| 23 | 4509404 | Резиновая втулка | 1 |
| 24 | 4509404 | Резиновая втулка | 1 |
| 25 | 4075227 замена: 4150707 | Резиновая втулка | 1 |
| 25 | 4150707 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH053 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
