Тормозной клапан (для ходовой гидромотор) — HITACHI UH053

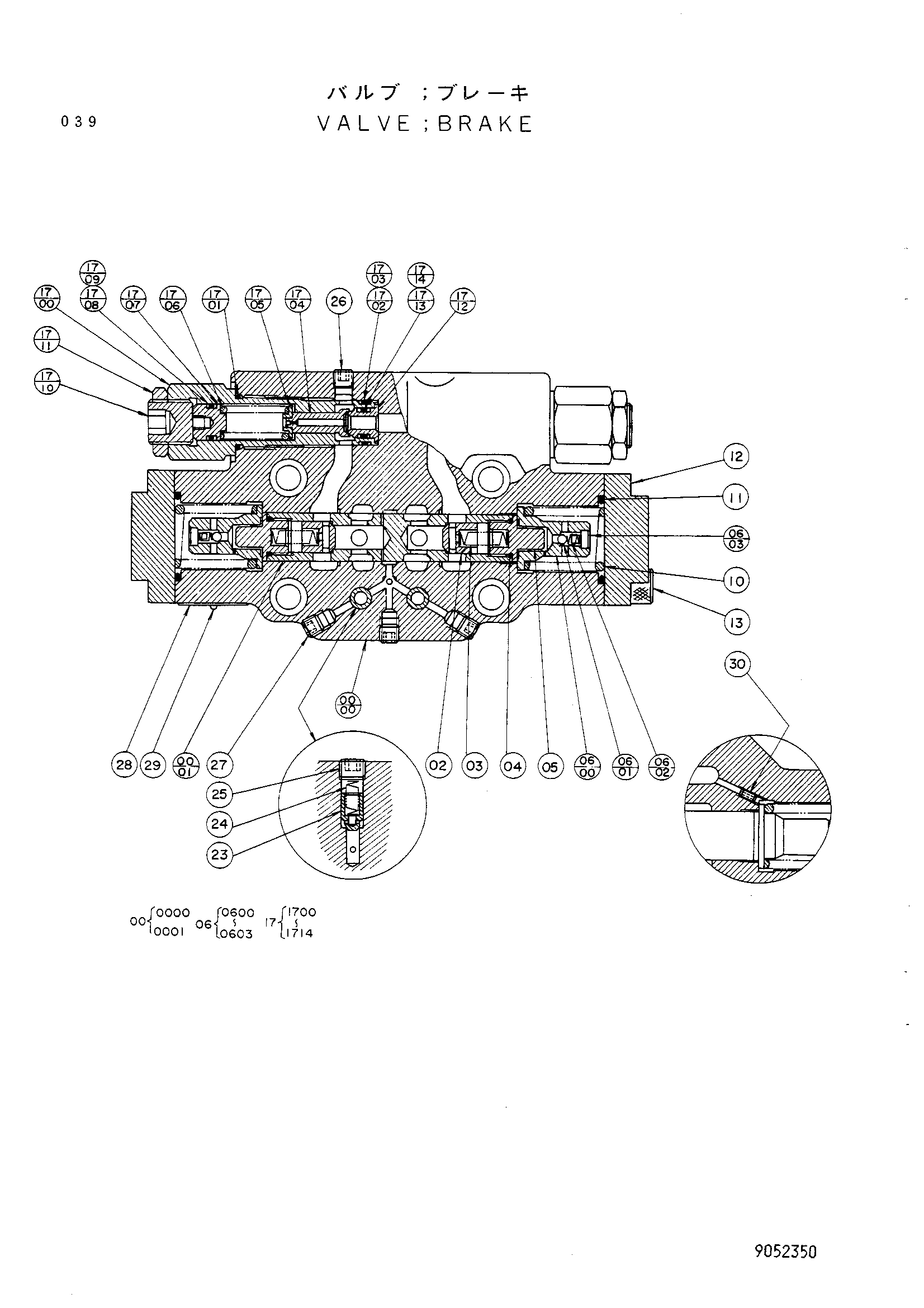

Заводская схема «Тормозной клапан (для ходовой гидромотор)» для HITACHI UH053. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9052350 | Тормозной клапан | 1 | |
| 00 | 9057516 | Корпус в сборе | 1 |
| 02 | 4092117 | Тарельчатый клапан | 2 |
| 03 | 4092113 | Пружина сжатия | 2 |
| 04 | 4509180 | Уплотнительное кольцо | 2 |
| 05 | 4092118 | Пробка | 2 |
| 06 | 9057510 | Направляющая пружины | 2 |
| 10 | 4096123 | Пружина сжатия | 2 |
| 11 | A811035 | Уплотнительное кольцо | 2 |
| 12 | 4163875 | Крышка | 2 |
| 13 | M341028 | Болт с внутренним шестигранником | 8 |
| 17 | 9057511 | Предохранительный клапан в сборе | 2 |
| 1700 | 3030604 | Втулка | 1 |
| 1701 | 985099 | Уплотнительное кольцо | 1 |
| 1702 | 4163873 | Уплотнительное кольцо | 1 |
| 1703 | 4163874 | Опорное кольцо | 2 |
| 1704 | 4155764 | Тарельчатый клапан | 1 |
| 1705 | 4155766 | Проставка | 1 |
| 1706 | 4155980 | Пружина сжатия | 1 |
| 1707 | 4155767 | Пробка | 1 |
| 1708 | 4506412 | Уплотнительное кольцо | 1 |
| 1709 | 4027963 | Опорное кольцо | 1 |
| 1710 | 4155768 | Винт регулировочный | 1 |
| 1711 | 4156364 | Гайка | 1 |
| 1712 | 4165600 | Сиденье | 1 |
| 1713 | 4506320 | Уплотнительное кольцо 1B-P10 | 1 |
| 1714 | 4036979 | Опорное кольцо | 2 |
| 23 | 4074069 | Тарельчатый клапан | 2 |
| 24 | 4074956 | Пружина сжатия | 2 |
| 25 | 94-2011 | Пробка | 2 |
| 26 | 94-2010 | Пробка | 2 |
| 27 | 4050968 | Пробка | 5 |
| 28 | 3006874 | Информационная табличка | 1 |
| 29 | M491832 | Винт привод 1.8 | 2 |
| 30 | 4112858 | Дроссель | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH053 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
