Удлинённый рукоять (2.8M) — HITACHI UH053

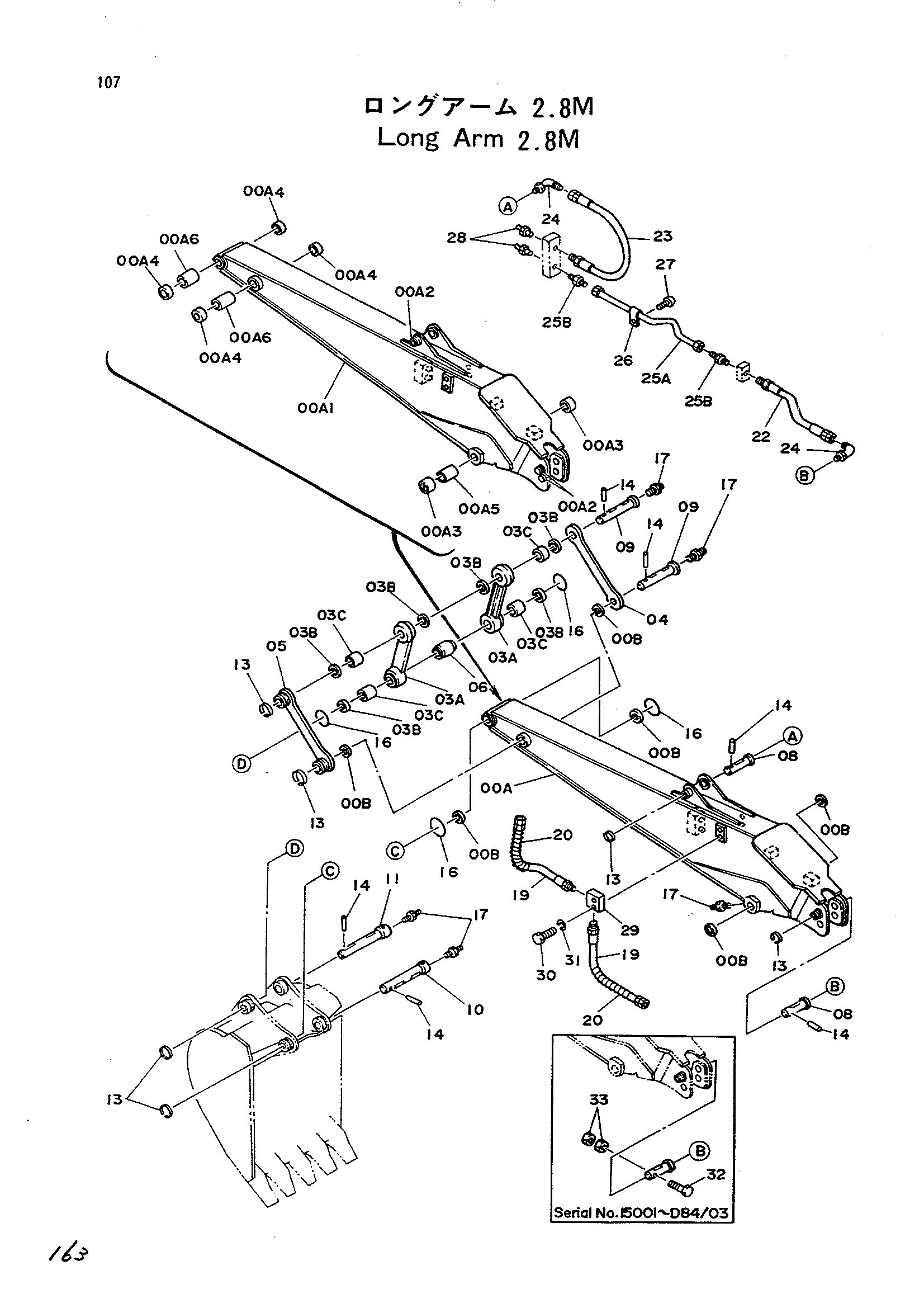

Заводская схема «Удлинённый рукоять (2.8M)» для HITACHI UH053. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 9053804 | Рукоять удлинённый | 1 |
| 00A1 | 6006437 | Рукоять удлинённый | 1 |
| 00A2 | 4124573 | Ограничитель | 3 |
| 00A3 | 4152632 | Втулка | 2 |
| 00A4 | 4139353 | Втулка | 4 |
| 00A5 | 4128972 | Трубка | 1 |
| 00A6 | 4124575 | Трубка | 2 |
| 00A-B | 9056152 | Рукоять в сборе | 1 |
| 00B | 4065687 | Пылезащитное уплотнение | 6 |
| 03A | 3028206 | Тяга | 1 |
| 03A-C | 9052514 | Тяга в сборе | 2 |
| 03B | 4065687 | Пылезащитное уплотнение | 3 |
| 03C | 4139353 | Втулка | 2 |
| 04 | 3028205 | Тяга | 1 |
| 05 | 9719235 | Тяга | 1 |
| 06 | 4065885 | Проставка | 1 |
| 08 | 3028930 | Палец | 2 |
| 09 | 3022289 | Палец | 2 |
| 10 | 3023156 | Палец | 1 |
| 11 | 3022290 | Палец | 1 |
| 13 | 4065688 | Кольцо | 5 |
| 13 | 4065688 | Кольцо | 6 |
| 14 | 4065689 | Палец | 5 |
| 14 | 4065689 | Палец | 6 |
| 16 | 4152726 | Уплотнительное кольцо | 4 |
| 17 | J75481 | Штуцер | 5 |
| 19 | 4061471 | Шланг | 4 |
| 20 | 4053607 | Защитный кожух | 4 |
| 22 | 4131017 | Нейлоновый шланг | 1 |
| 23 | 4129123 | Нейлоновый шланг | 1 |
| 24 | 94-1401 | Угловой штуцер | 2 |
| 25A | 4156087 | Трубка | 1 |
| 25B | 4130169 | Штуцер трубки | 2 |
| 26 | 4000854 | Зажим трубка | 1 |
| 27 | M430610 | Винт | 1 |
| 28 | J75482 | Штуцер | 2 |
| 28 | J75581 | Штуцер | 2 |
| 29 | 4078858 | Угловой штуцер | 2 |
| 30 | J901055 | Болт | 4 |
| 31 | A590910 | Пружинная шайба | 4 |
| 32 | J931604 | Болт | 1 |
| 33 | J951016 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH053 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
