Гидроцилиндр ковша — HITACHI UH053

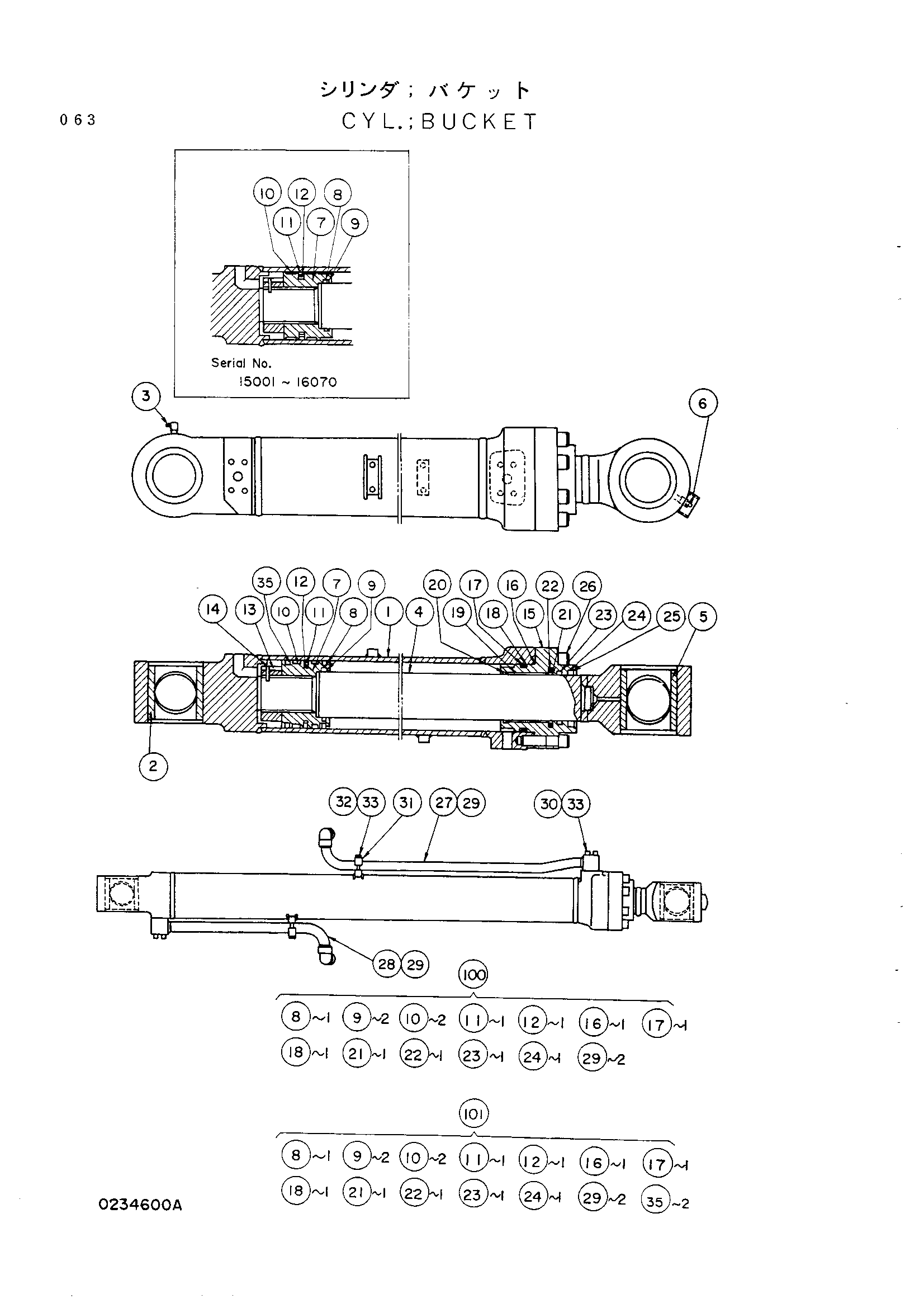

Заводская схема «Гидроцилиндр ковша» для HITACHI UH053. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	3029579	Гидроцилиндр ковша	1
1	0234601	Трубка гидроцилиндр. (BK)	1
2	0234602	Втулка	1
3	0234603	Штуцер	1
4	0234604	Шток поршня (BK)	1
5	0207603	Втулка	1
6	0234605	Штуцер	1
7	0208203 замена: 0208221	Поршень ковш	1
7	0208203 замена: 0208222	Поршень ковш	2
7	0208221	Поршень ковш	1
8	A811065	Уплотнительное кольцо	1
9	0208219	Опорное кольцо	2
10	0208204	Износостойкое кольцо	2
11	0208205	Уплотнение	1
12	0208206	Уплотнительное кольцо	1
13	0234606	Гайка	1
14	0208208	Кольцо блокировка	1
15	0208209	Крышка	1
16	A811100	Уплотнительное кольцо	1
17	954488	Уплотнительное кольцо	1
18	0208210	Опорное кольцо	1
19	0208211	Втулка	1
20	0208212	Стопорное кольцо	1
21	0208213	Уплотнение	1
22	0208214	Уплотнительное кольцо	1
23	0208215	U-образная манжета	1
24	0208216	Пылезащитное уплотнение	1
25	0207615	Стопорное кольцо	1
26	0207621 замена: M341456	Болт с внутренним шестигранником	8
27	0234607	Трубка	1
28	0208218	Трубка (B.K: гидроцилиндр)	1
29	4028265	Уплотнительное кольцо	2
30	0207624 замена: M340850	Болт с внутренним шестигранником	8
31	0207630	Хомут трубки	2
32	0207631 замена: J900840	Болт	4
33	0207632 замена: A590908	Пружинная шайба	12
35	0208222	Кольцо пыль	2
100	4163164 замена: 4184191	Комплект уплотнение (ковш)	1
101	4184191 замена: 4163164	Комплект уплотнение (ковш)	1
101	4184191 замена: 0208222	Комплект уплотнение (ковш)	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH053 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
