Управление двигателем — HITACHI UH053

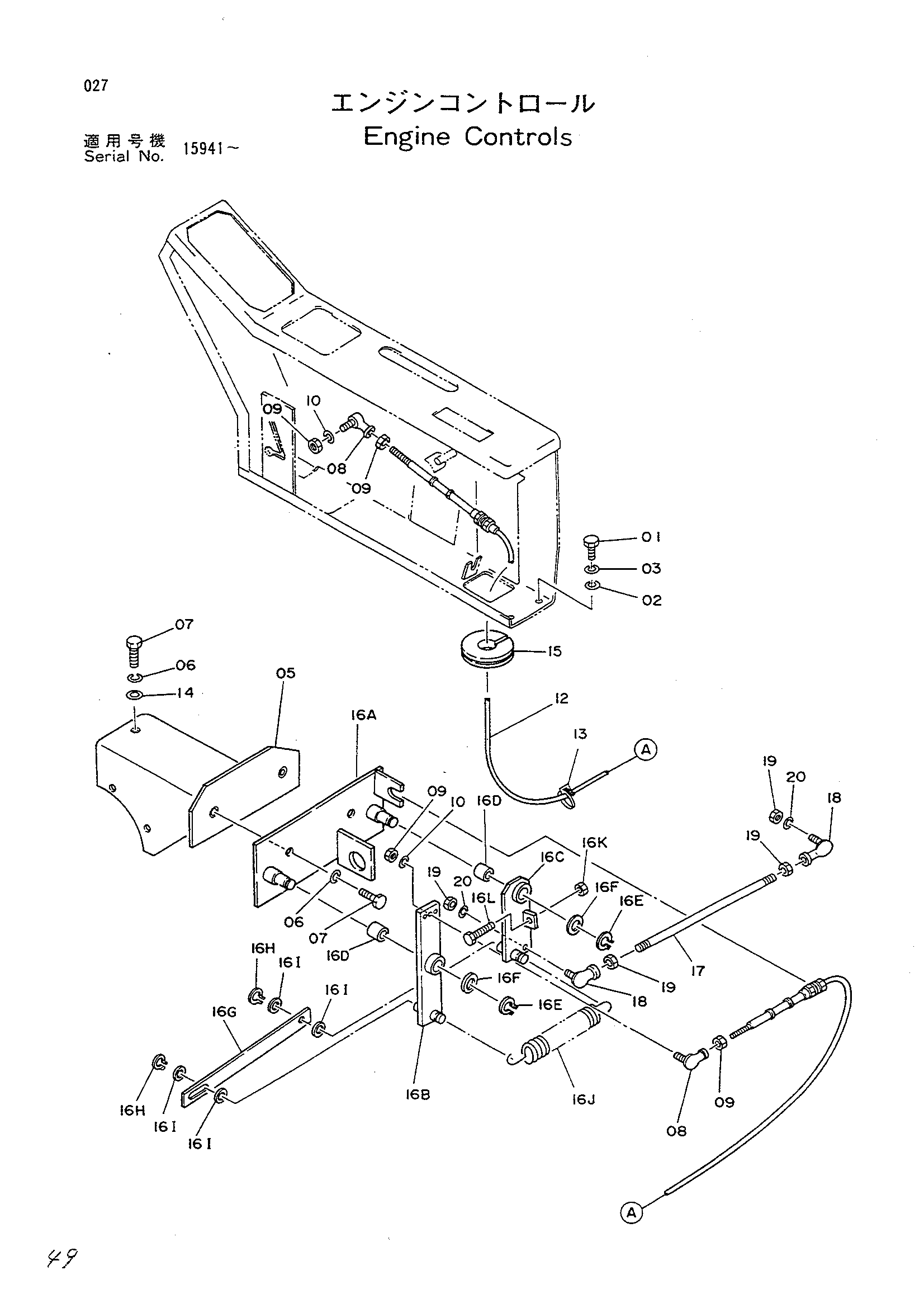

Заводская схема «Управление двигателем» для HITACHI UH053. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J901025 | Болт | 6 |
| 02 | A590110 | Шайба | 6 |
| 03 | A590910 | Пружинная шайба | 6 |
| 05 | 7015704 | Кронштейн | 1 |
| 06 | A590910 | Пружинная шайба | 3 |
| 07 | J901025 | Болт | 3 |
| 08 | 4056016 | Шарнир | 2 |
| 09 | M500504 | Гайка | 4 |
| 10 | A590905 | Пружинная шайба | 2 |
| 12 | 4053233 | Трос управления | 1 |
| 13 | 4055312 | Зажим | 2 |
| 14 | J217083 | Шайба | 1 |
| 15 | 4161992 | Резиновая втулка | 1 |
| 16A | 8032514 | Кронштейн | 1 |
| 16A-L | 9066034 | Рычаг в сборе | 1 |
| 16B | 8032515 | Рычаг | 1 |
| 16C | 8032516 | Рычаг | 1 |
| 16D | 4173387 | Втулка | 2 |
| 16E | 991337 | Стопорное кольцо | 2 |
| 16F | A590114 | Шайба | 2 |
| 16G | 4177460 | Шток | 1 |
| 16H | 991336 | Кольцо фиксатор | 2 |
| 16I | A590112 | Шайба | 4 |
| 16J | 4184686 | Пружина растяжения | 1 |
| 16K | 4122395 | Гайка | 1 |
| 16L | 4179041 | Механизм натяжения | 1 |
| 17 | 4174096 | Шток | 1 |
| 18 | 4056017 | Шарнир | 2 |
| 19 | M500605 | Гайка | 4 |
| 20 | A590906 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH053 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
