Рычаг стойка (левый) — HITACHI UH053

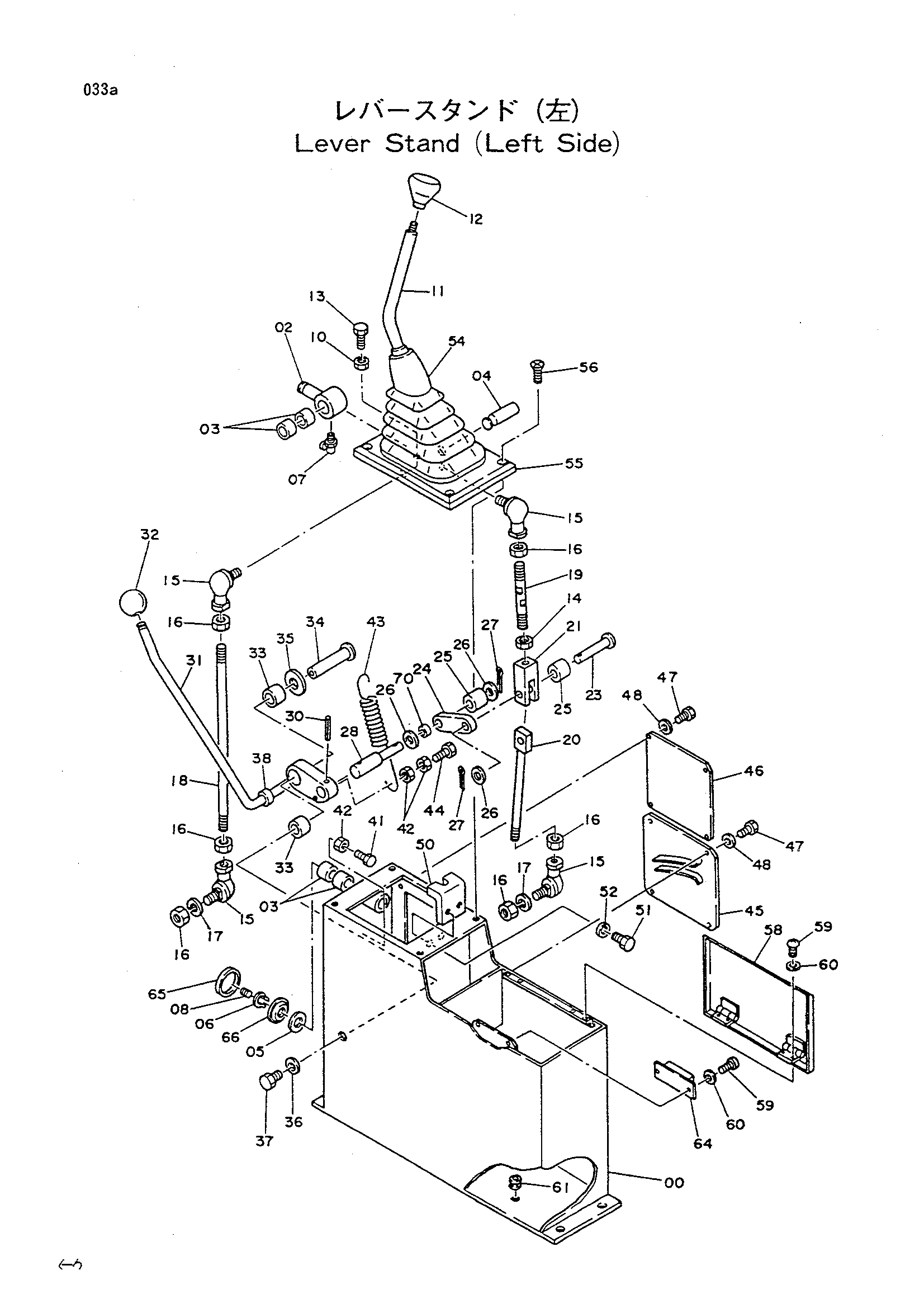

Заводская схема «Рычаг стойка (левый)» для HITACHI UH053. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6005855	Стойка	1
02	3025206	Палец	1
03	4063694	Игольчатый подшипник	4
04	4086444	Палец	1
05	A590116	Шайба	1
06	991339	Стопорное кольцо	1
07	J75581	Штуцер	1
08	94-2010	Пробка	1
10	M500807	Гайка	1
11	8026356	Рычаг	1
11	8032163	Рычаг	1
12	4117703	Рукоятка	1
13	J900822	Болт	1
14	M500010	Гайка	1
15	4056019	Джоинт.балл	4
16	M501008	Гайка	6
17	A590910	Пружинная шайба	2
18	4116383	Шток	1
19	4128527	Шток	1
20	9717774	Шток	1
21	M991040	Концевой вилка(левый)	1
23	4128521	Палец	1
24	4156655	Тяга	1
25	4128520	Ролик	2
26	A590110	Шайба	3
27	A763018	Шплинт	2
28	4156653	Палец	1
30	446750	Пружинный штифт	1
31	8026232	Рычаг	1
32	4143169	Рукоятка	1
33	4063694	Игольчатый подшипник	2
34	4143124	Палец	1
35	A590116	Шайба	1
36	A590110	Шайба	1
37	J901014	Болт	1
38	4143123	Резиновая подушка	1
41	J900616	Болт	1
42	M500605	Гайка	3
43	4126714	Пружина растяжения	1
44	J900620	Болт	1
45	8026233	Гуеде	1
46	4144855	Крышка	1
47	J900616	Болт	8
48	A590106	Плоская шайба	8
50	4128528 замена: 4157480	Кронштейн	1
50	4157480	Кронштейн	1
51	J900814	Болт	2
52	A590108	Шайба	2
54	2019365	Защитный чехол	1
55	3026035	Рама	1
56	4129422	Винт	4
58	8026234	Крышка	1
59	M430306	Винт	6
60	A590103	Шайба	6
61	4149692	Резиновая прокладка	1
64	4146029	Магнит	1
65	4149471	Колпачок	1
66	4149472	Фиксатор	1
70	4156654	Втулка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH053 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
