Механизм натяжения — HITACHI UH053

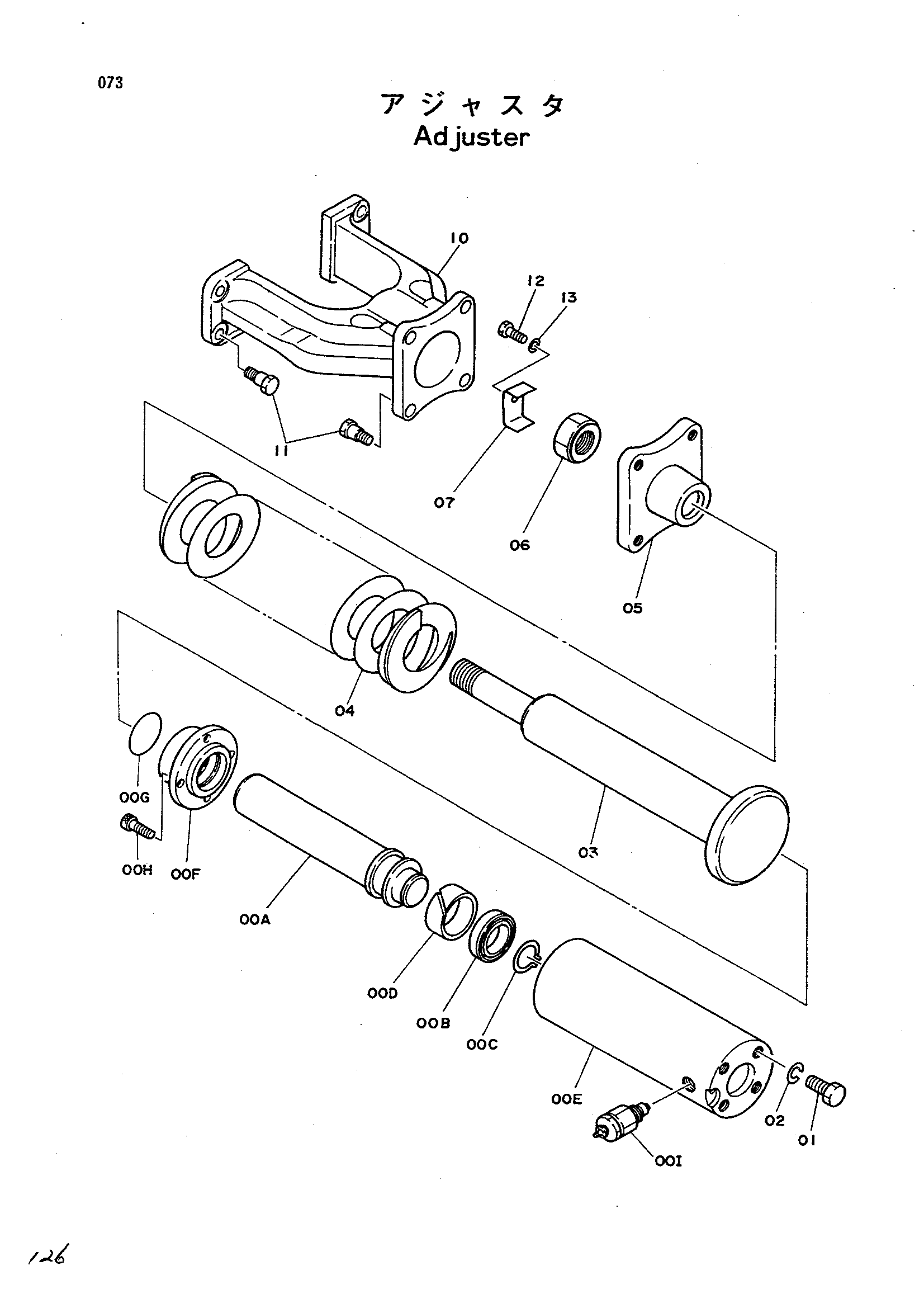

Заводская схема «Механизм натяжения» для HITACHI UH053. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9051280 | Механизм натяжения в сборе | 2 | |
| 00A | 3026289 | Шток поршня | 1 |
| 00A-I | 9049505 | Механизм натяжения гидроцилиндр. в сборе | 1 |
| 00B | 4112336 | U-образная манжета | 1 |
| 00C | 991342 | Стопорное кольцо | 1 |
| 00D | 4106879 | Износостойкое кольцо | 1 |
| 00E | 3026290 | Гидроцилиндр | 1 |
| 00F | 4144303 | Фланец | 1 |
| 00G | A810045 | Уплотнительное кольцо | 1 |
| 00H | M340828 | Болт с внутренним шестигранником | 4 |
| 00I | 9047127 | Клапан | 1 |
| 01 | J901240 | Болт | 4 |
| 02 | A590912 | Пружинная шайба | 4 |
| 03 | 3027457 | Шток | 1 |
| 04 | 3027458 | Пружина | 1 |
| 05 | 3025144 | Держатель пружина | 1 |
| 06 | M513629 | Гайка | 1 |
| 07 | 4125316 | Скальный | 1 |
| 10 | 1007531 | Вилка | 1 |
| 11 | J901635 | Болт | 8 |
| 12 | J901016 | Болт | 1 |
| 12 | J901025 замена: J901016 | Болт | 1 |
| 13 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH053 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
