Каталог запчастей HITACHI
Ходовой гидромотор — HITACHI UH053

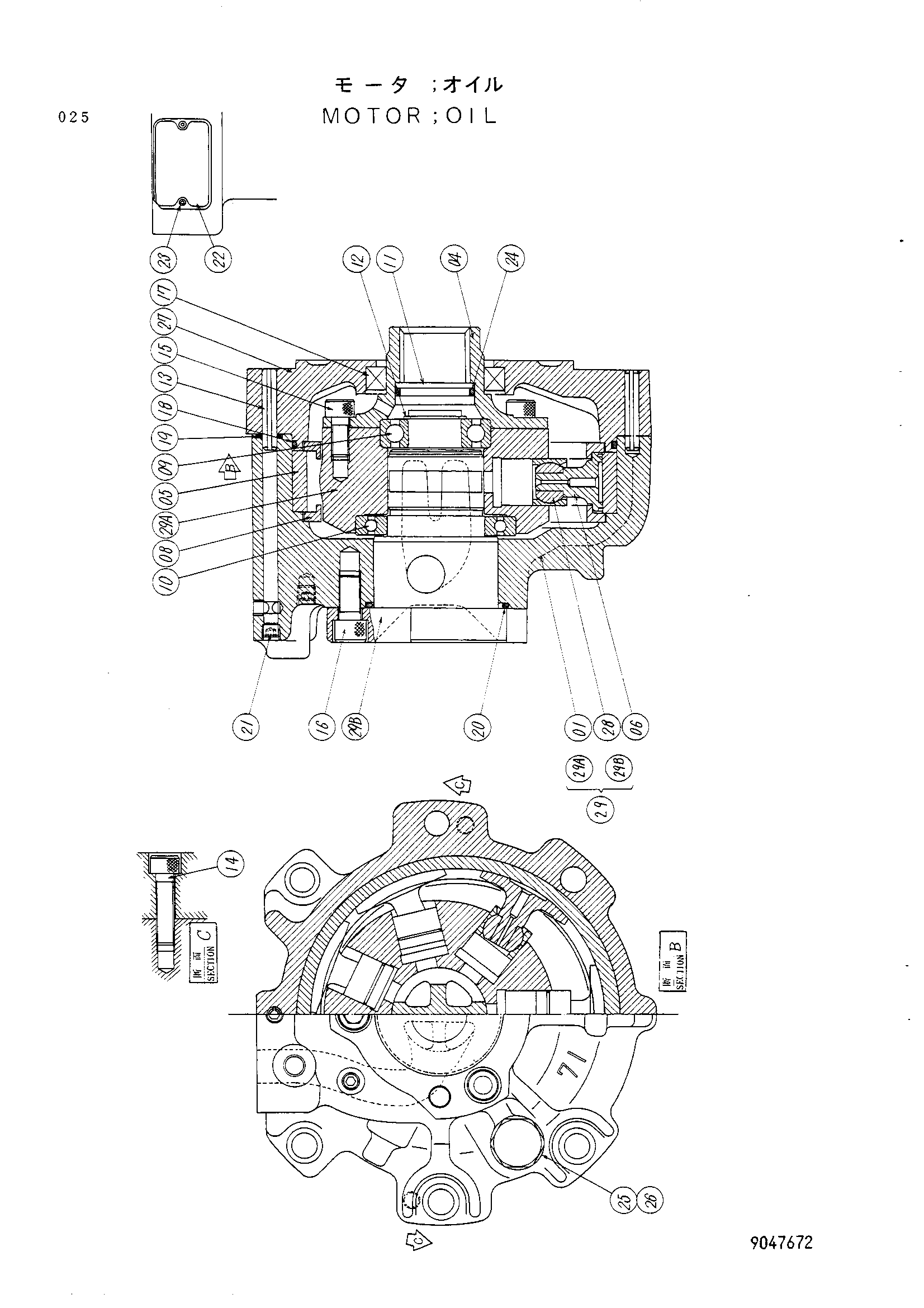

Заводская схема «Ходовой гидромотор» для HITACHI UH053. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9047672 | Гидромотор | 1 | |
| 01 | 1006830 | Корпус задний | 1 |
| 01 | 1008924 | Корпус задний | 1 |
| 04 | 3018907 | Муфта | 1 |
| 05 | 4092965 | Кольцо кулачок | 1 |
| 05 | 4126280 | Кольцо кулачок | 1 |
| 06 | 3027417 | Поршень башмак | 7 |
| 08 | 4112138 | Кольцо направляющая | 2 |
| 09 | 931500 | Шариковый подшипник | 1 |
| 10 | 4092967 | Шариковый подшипник | 1 |
| 11 | 4092453 | Колпачок | 1 |
| 12 | 927488 | Стопорное кольцо | 1 |
| 13 | 4502750 | Пружинный штифт | 2 |
| 14 | M341040 | Болт с внутренним шестигранником | 2 |
| 15 | M341022 | Болт с внутренним шестигранником | 7 |
| 16 | M341225 | Болт разъём 12X25 | 3 |
| 17 | 4096374 | Масляное уплотнение | 1 |
| 18 | 4092970 | Уплотнительное кольцо | 1 |
| 19 | 957366 | Уплотнительное кольцо | 1 |
| 20 | A811075 | Уплотнительное кольцо | 1 |
| 21 | 94-2010 | Пробка | 3 |
| 22 | 3028923 | Информационная табличка | 1 |
| 23 | M492564 | Приводной винт | 2 |
| 24 | A810040 | Уплотнительное кольцо | 1 |
| 25 | 4074727 | Пробка | 1 |
| 26 | 984338 | Уплотнительное кольцо | 4 |
| 27 | 2016964 | Корпус передний | 1 |
| 28 | 9715222 | Шарнир | 7 |
| 28 | 9715222 | Шарнир | 7 |
| 28 | 9722265 | Шарнир | 7 |
| 28 | 9722265 | Шарнир | 7 |
| 29 | 9053844 | Клапан в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH053 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
