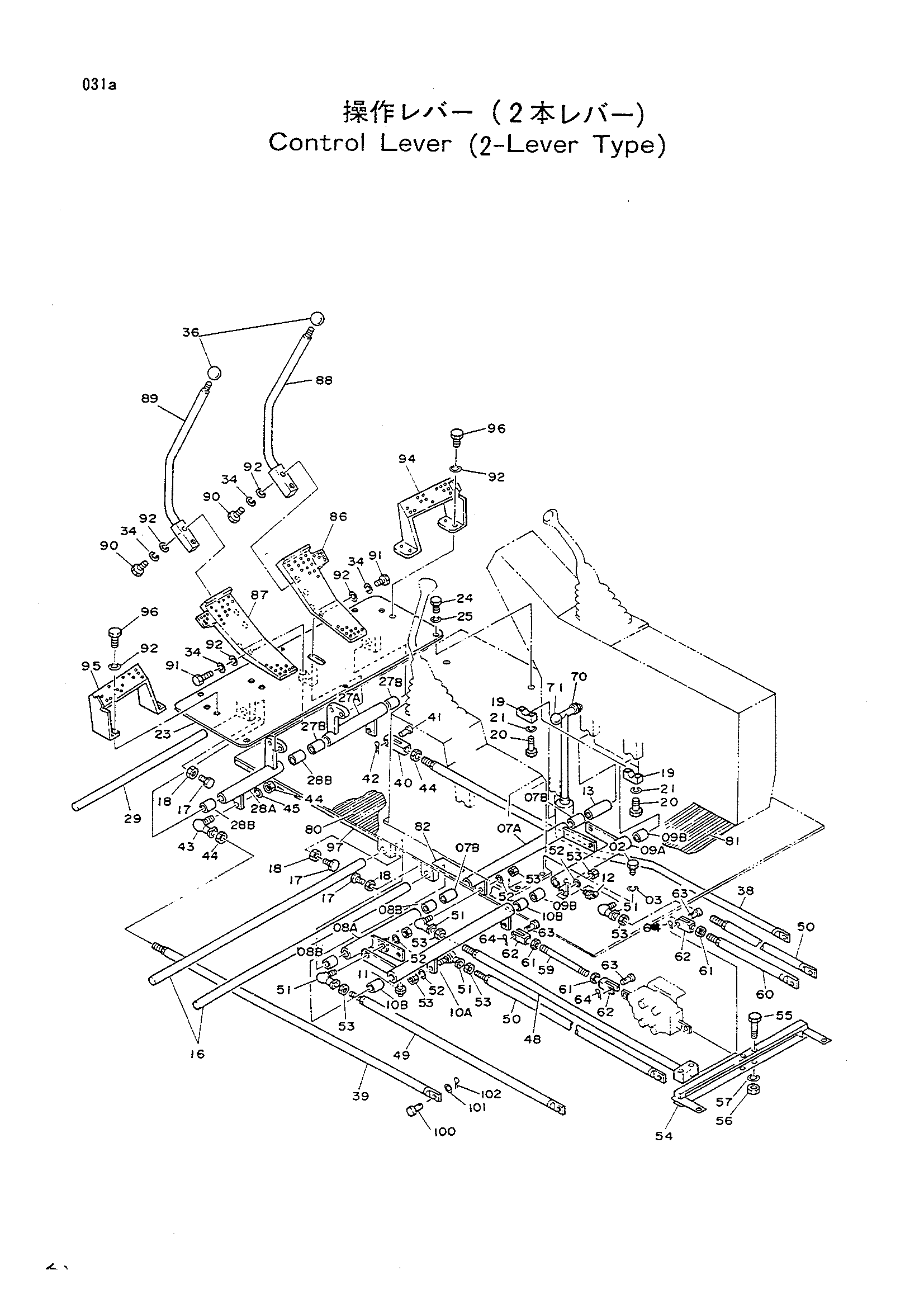

Рычаг управления (2-рычаг тип) — HITACHI UH053

Заводская схема «Рычаг управления (2-рычаг тип)» для HITACHI UH053. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	J901020	Болт	4
03	A590910	Пружинная шайба	4
07A-B	9051109	Рычаг (с подшипник.)	1
07A	8025845	Рычаг	1
07B	4063692	Игольчатый подшипник	2
08A-B	9051110	Рычаг (с подшипник.)	1
08A	8025846	Рычаг	1
08B	4063692	Игольчатый подшипник	2
09A-B	9051111	Рычаг (с подшипник.)	1
09A	8025847	Рычаг	1
09B	4063692	Игольчатый подшипник	2
10A-B	9051112	Рычаг (с подшипник.)	1
10A	8025848	Рычаг	1
10B	4063692	Игольчатый подшипник	2
11	J75481	Штуцер	5
12	J75581	Штуцер	1
13	4146727	Проставка	1
16	4141208	Палец	2
17	J901030	Болт	4
18	J950010	Гайка	4
19	4116377	Хомут	4
20	J900840	Болт	8
21	A590908	Пружинная шайба	8
23	8026757	Кронштейн	1
23	8032161	Кронштейн	1
24	J901020 замена: J901025	Болт	6
24	J901025	Болт	6
25	A590910	Пружинная шайба	6
27A-B	9051113	Рычаг (с подшипник.)	1
27A	8018077	Рычаг	1
27B	4063692	Игольчатый подшипник	2
28A-B	9051114	Рычаг (с подшипник.)	1
28A	8018078	Рычаг	1
28B	4063692	Игольчатый подшипник	2
29	4141209	Палец	1
34	A590910	Пружинная шайба	8
36	4117705	Рукоятка	2
38	9718283	Шток	1
38	9722486	Шток	1
39	9718284	Шток	1
39	9722485	Шток	1
40	M981266	Концевой вилка	1
41	A741232	Палец	1
42	A764020	Шплинт	1
43	4056020	Шарнир	1
44	M501210	Гайка	3
45	A590912	Пружинная шайба	1
48	9718285	Шток	1
49	9718286	Шток	1
50	9718287	Шток	2
51	4056019	Джоинт.балл	4
52	A590910	Пружинная шайба	4
53	M501008	Гайка	8
54	8025229	Тяга	1
55	J901060	Болт	2
56	J950010	Гайка	2
57	A590910	Пружинная шайба	2
59	4141213	Шток	1
60	9718288	Шток	1
61	M500807	Гайка	3
62	M980844	Концевой вилка	3
63	A740821	Палец	3
64	A762013	Шплинт	3
70	9717527	Блокировка поворот	1
70	9723271	Блокировка поворот	1
71	4143169	Рукоятка	1
80	1007421	Коврик пола	1
80	1009308	Коврик пола	1
81	1007422	Коврик пола	1
82	4149703	Резиновая прокладка	1
86	2019419	Педаль	1
87	2019420	Педаль	1
88	8029253	Рычаг	1
88	8032627	Рычаг	1
89	8029252	Рычаг	1
89	8032626	Рычаг	1
90	J901045	Болт	4
91	J901032	Болт	4
92	A590110	Шайба	16
94	2019421	Подставка для ног	1
95	2019422	Подставка для ног	1
96	J901022	Болт	8
97	1009309	Коврик пола	1
100	4162104	Палец	8
101	A590108	Шайба	8
102	A762016	Шплинт	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH053 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
