Ходовой трансмиссия — HITACHI UH053

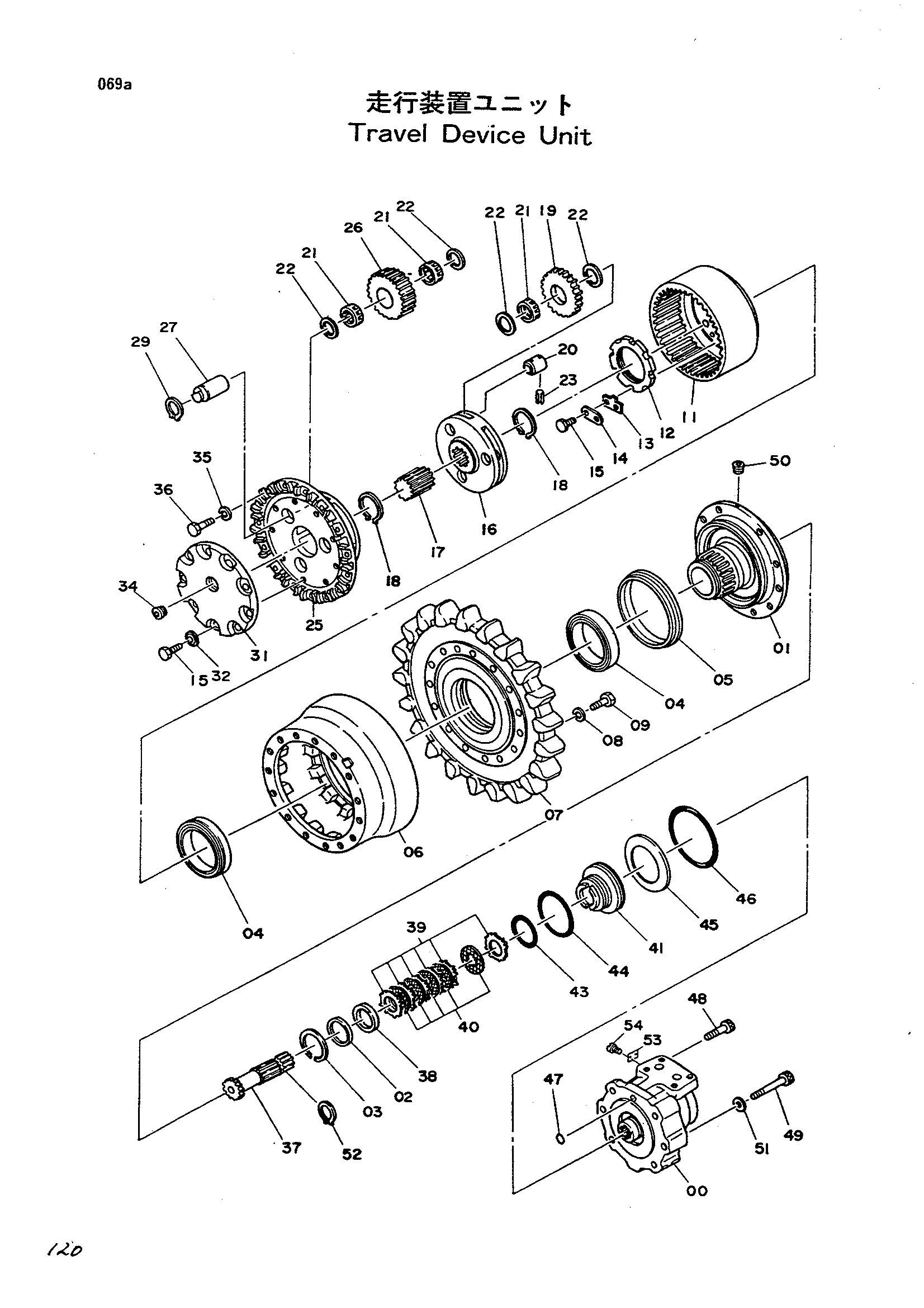

Заводская схема «Ходовой трансмиссия» для HITACHI UH053. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9051825	Бортовой редуктор блок	2
00	9047672	Гидромотор	1
01	1007468	Корпус	1
02	4150400	Проставка	1
03	991728	Стопорное кольцо	1
04	4150399	Подшипник. каток	2
05	4110368	Комплект уплотнений	1
06	1007469	Барабан	1
07	1007467	Звёздочка	1
08	A590916	Пружинная шайба	16
09	J931645	Болт	16
11	2018202	Коронная шестерня	1
12	3027810	Гайка	1
13	4513296	Пластина	1
14	4513295	Стопорная пластина	1
15	M211225	Болт	8
16	2018200	Водило	1
17	3022197	Солнечная шестерня	1
18	991347	Стопорное кольцо	2
19	3027805	Шестерня планетар	3
20	4137721	Палец	3
21	4113606	Игольчатый подшипник	9
22	4113761	Упорная пластина	12
23	4082632	Пружинный штифт	3
25	1005136	Водило	3
26	3020178	Планетарная шестерня	3
27	4150396	Палец	3
29	991342	Стопорное кольцо	3
31	2013748	Крышка	1
32	4065034	Уплотнительная шайба	6
34	94-2014	Пробка	1
35	A590912	Пружинная шайба	16
36	M221232	Болт	16
37	2018201	Вал проп.	1
38	4150401	Проставка	1
39	3027809	Пластина	6
40	3027808	Пластина фрикционный	5
41	3027807	Поршень	1
43	4150683	Уплотнительное кольцо	1
44	4150684	Уплотнительное кольцо	1
45	3017067	Тарельчатая пружина	1
46	4092711	Уплотнительное кольцо	1
47	957366	Уплотнительное кольцо	1
48	M351271	Болт с внутренним шестигранником	2
49	M351200	Болт с внутренним шестигранником	4
50	4504507	Пробка	1
51	4092966	Плоская шайба	6
52	929231	Кольцо	1
53	3028923	Информационная табличка	1
54	M492564	Приводной винт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH053 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
